사양 시트의 굵은 숫자에 빠지는 것은 일반적인 조달 함정입니다. 데이터시트에 인쇄된 ±0.075% '참조 정확도'만을 기준으로 장치를 선택합니다. 몇 달 후 설명할 수 없는 프로세스 편차가 발생했습니다. 귀하의 시스템이 왜 정확한 제어를 유지하지 못하는지 궁금합니다. 대답은 제조업체가 정밀도를 정의하는 방법에 있습니다. '참조 정확도'는 제어된 실온 스냅샷만을 나타냅니다. 중요한 산업 응용 분야에서는 환경이 완벽할 수 없습니다. 장기적인 드리프트, 열 변동 및 정압은 시간이 지남에 따라 기기의 실제 작동 정밀도를 완전히 다시 작성합니다.
이 가이드는 사양서 숫자 게임을 분해하는 데 도움이 될 것입니다. 우리는 드리프트와 장기적인 안정성을 분리할 것입니다. 또한 엔지니어링 및 조달 팀에 증거 기반 프레임워크를 제공합니다. 실제 TEB(총 오류 대역)를 평가하는 방법을 배웁니다. 오해의 소지가 있는 기준 수치에서 벗어나면 프로세스 신뢰성이 근본적으로 향상됩니다.
±0.075% 참조 사양은 현장 성능을 거의 반영하지 않습니다. 환경 변수를 고려하면 실제 정확도는 0.3% 이하로 저하될 수 있습니다.
제조업체에서는 BFSL(Best Fit Straight Line) 계산을 사용하여 더 엄격한 끝점 조정 방법에 비해 비선형성 오류가 더 작게 나타나도록 하는 경우가 많습니다.
장기 안정성과 장기 드리프트는 다양한 테스트 표준(DIN 16086 대 EN 61298)에 따라 관리되며 수명 주기 유지 관리에 서로 다른 영향을 미칩니다.
고정밀 압력 트랜스미터를 평가하려면 단순한 선형 추가 대신 RSS(제곱근 합) 방법을 사용하여 TEB(총 오류 대역)를 계산해야 합니다.
데이터시트는 일반적으로 첫 페이지에 매우 매력적인 비율을 강조합니다. 이 숫자는 종종 세 가지 변수만을 설명합니다. 우리는 이를 비선형성, 히스테리시스, 반복성(NLH)이라고 부릅니다. 제조업체는 이상적인 실험실 조건에서 이 NLH 값을 테스트합니다. 일반적으로 실내 온도를 24°C(75°F)로 안정적으로 유지합니다. 테스트 유체는 완벽하게 깨끗한 상태로 유지됩니다. 진동은 전혀 존재하지 않습니다. 이 깨끗한 환경은 실제 현장 조건과 결코 일치하지 않습니다. 이 단일 지표에 의존하면 보안에 대한 잘못된 인식이 생깁니다.
기준 조정에 관한 업계의 공개된 비밀을 고려하십시오. 공급업체는 수학적 기준선을 그리는 방법을 선택할 수 있습니다. 비선형성을 계산하는 두 가지 일반적인 방법이 있습니다. 엔지니어는 BFSL(Best Fit Straight Line) 및 끝점 조정을 사용합니다.
BFSL은 오류 곡선의 중심을 통해 이론적인 선을 그립니다. 이 수학적 트릭은 최대 겉보기 편차를 최소화합니다. 끝점은 절대 영점과 전체 크기 측정 지점을 연결하는 견고한 선을 그립니다. 이는 훨씬 더 엄격한 현실을 나타냅니다. BFSL을 사용한 ±0.075% 오류는 물리적으로 End Point 방법을 사용한 ±0.2% 오류와 정확히 동일한 성능을 나타낼 수 있습니다. 공급업체는 BFSL을 선호합니다. 그 이유는 제품이 종이 위에서 더 우수해 보이기 때문입니다.

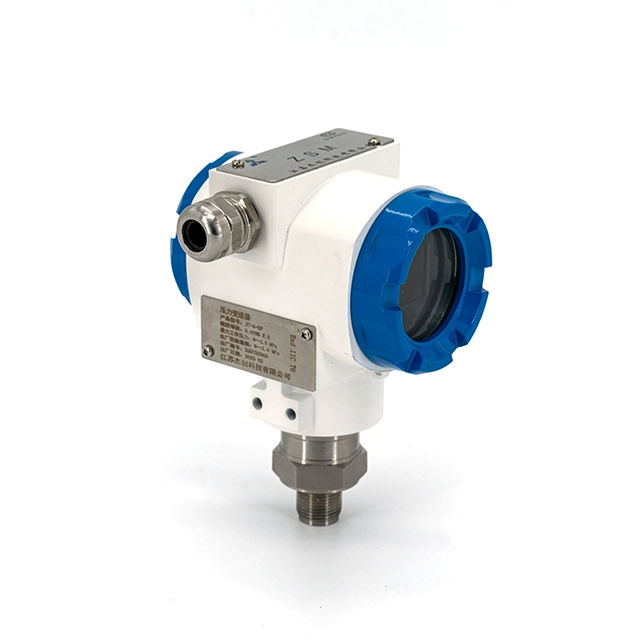

구매자는 사용된 정확한 수학적 방법을 확인해야 합니다. 후보자를 선정하기 전에 공급업체에 직접 질문을 하십시오. 고정밀 압력 트랜스미터 . 일반적인 백분율을 허용하지 마십시오. BFSL 또는 끝점 계산을 사용하는지 알고 싶어합니다. 이러한 차이점을 문서화하면 다양한 브랜드를 공정하게 비교하는 데 도움이 됩니다. 또한 시운전 중 예상치 못한 측정 오류로부터 플랜트를 보호합니다.
엔지니어들은 종종 안정성과 드리프트를 서로 바꿔서 사용할 수 있는 용어로 취급합니다. 그것들은 매우 다른 개념입니다. 이러한 차이점을 이해하면 조기 장비 고장을 예방할 수 있습니다. 이 두 가지 현상을 측정하는 방법은 서로 다른 국제 표준에 따라 결정됩니다. 이러한 표준을 알면 사양 시트를 정확하게 읽는 데 도움이 됩니다.
표준화된 차이점을 명확하게 정의하겠습니다. 테스트 방법은 결과 데이터를 완전히 변경합니다.
미터법 |
관리 표준 |
테스트 조건 |
지속 |
|---|---|---|---|
장기 드리프트 |
EN 61298 |
활성 응력(전체 규모 압력의 90% 적용) 하에서 측정됩니다. |
30일 |
장기적인 안정성 |
DIN 16086 |
압력을 가하지 않고 자연적인 부품 노화를 통해 측정되었습니다. |
1년 |
장기 드리프트는 활성 물리적 스트레스 하에서 신호 편차를 측정합니다. 기술자는 센서를 전체 용량의 90%로 지속적으로 유지합니다. 장기 안정성은 천연 소재의 노화를 측정합니다. 기술자는 센서를 완전히 압력을 가하지 않은 상태로 선반에 둡니다. 현장 작업은 안정성 테스트보다 드리프트 테스트와 훨씬 더 유사합니다.
신호 저하가 무한하지 않습니다. 시간이 지남에 따라 지수 곡선을 따릅니다. 초기 드리프트는 처음 몇 달 동안 비교적 빠르게 발생합니다. 결국, 금속 피로가 포화됩니다. 그러면 드리프트 곡선이 평평해집니다.
이러한 평탄화에도 불구하고 비즈니스에 미치는 영향은 여전히 심각합니다. 프리미엄 기기를 설치한다고 가정해 보겠습니다. 연간 0.1%가 넘는 높은 드리프트율을 보이고 있습니다. 24~36개월 내에 중요한 공정 허용 오차를 충족하지 못할 것입니다. 안전 마진을 유지하기 위해 집중적인 재보정 주기를 거치게 됩니다. 빈번한 재보정에는 비용이 많이 드는 가동 중지 시간과 전문 인력이 필요합니다. 초기 구매 결정을 내릴 때 이러한 물리적 성능 저하를 고려해야 합니다.
기준선 정밀도는 종이에서 훌륭해 보입니다. 실제 물리적 힘이 그것을 빠르게 파괴합니다. 프로세스 무결성을 보호하려면 이러한 숨겨진 오류 원인을 이해해야 합니다. 환경 요인은 예측할 수 없이 상호 작용합니다. 가장 파괴적인 요소를 세 가지 주요 영역으로 분류할 수 있습니다.
범위 조정 및 감소 비율: 스마트 장치를 사용하면 소프트웨어를 통해 측정 범위를 조정할 수 있습니다. 100bar 센서를 구입하여 10bar만 측정하도록 설정할 수도 있습니다. 이렇게 하면 10:1의 턴다운 비율이 생성됩니다. 그렇게 하면 해상도가 심각하게 저하됩니다. 기본 기준선 오류는 절대적 측면에서 일정하게 유지됩니다. 기준 오류가 0.1bar이면 이제 새로운 10bar 범위의 1.0%를 나타냅니다. 방금 백분율 오류에 10을 곱했습니다.
정적(라인) 압력 영향: 높은 라인 압력에서 차등 측정이 자주 발생합니다. 200바 파이프라인 내부의 필터 전체에서 1바 차이를 측정할 수 있습니다. 이러한 강렬한 물리적 스트레스는 본질적으로 영점을 이동시킵니다. 또한 측정 범위도 변경됩니다. 현장 기술자는 이 특정 오류를 교정하기가 매우 어렵다는 것을 알게 되었습니다. 센서의 물리적 하우징은 실제로 정적 부하로 인해 휘어집니다.
열 오프셋: 정밀도는 항상 표준 20~25°C 실험실 범위를 벗어납니다. 산업 환경은 극심한 더위나 갑작스러운 한파를 특징으로 합니다. 온도 변화로 인해 내부 유체 팽창이 발생합니다. 센서 다이어프램은 추위에 딱딱해집니다. 온도 오류는 스펙트럼 전체에 걸쳐 선형적으로 증가하지 않습니다. 엔지니어는 기본 실내 온도에서 10켈빈 편차마다 열 오프셋을 계산해야 합니다.
개별 오류를 단순히 선형적으로 쌓을 수는 없습니다. 0.2% 열 오차와 0.1% 드리프트에 0.1% NLH를 더하는 것은 0.4% 총 오차와 같지 않습니다. 그렇게 하면 비현실적으로 높은 실패 예측이 생성됩니다. 대신 실제 TEB(총 오류 대역)를 계산해야 합니다. 우리는 이러한 현실적인 범위를 찾기 위해 특정한 수학 공식을 사용합니다.
우리는 RSS(Root Sum of Squares) 방법론을 사용합니다. 통계적 확률은 개별 오류가 동시에 정점에 도달하는 경우가 거의 없음을 알려줍니다. RSS 계산은 각 개별 오류 소스를 제곱합니다. 이 제곱된 값을 함께 더합니다. 마지막으로 총합의 제곱근을 취합니다. 이는 훨씬 더 현실적인 측정 불확도를 제공합니다. 이는 엔지니어링 팀이 불필요한 두려움 때문에 장비를 과도하게 지정하는 것을 방지합니다.
환경이 성능을 어떻게 좌우하는지 비교해 보겠습니다. 실험실 조건과 현장 조건의 차이는 엄청납니다.
시나리오 매개변수 |
최상의 환경 |
최악의 환경 |
|---|---|---|
턴다운 비율 |
1:1(재조정 없음) |
10:1(상당한 턴다운) |
주변 온도 |
안정적인 실내 온도(24°C) |
극심한 변동(-10°C ~ 60°C) |
정압 |
없음(게이지 측정) |
높은 정적 라인 압력 존재 |
장치 연령 |
새제품(1일차) |
1년 연속 활성 드리프트 |
예상되는 실제 오류 |
±0.075% ~ ±0.15% 풀 스케일 |
±0.5% ~ ±1.0% 풀 스케일 |
최선의 시나리오에서는 범위를 완전히 다시 지정하는 것을 방지합니다. 실내 온도는 안정적으로 유지됩니다. 전원 공급 장치는 완벽하게 깨끗한 상태를 유지합니다. 이러한 드문 조건에서 결과는 ±0.075% 데이터시트 주장과 밀접하게 일치합니다.
최악의 시나리오에서는 상당한 턴다운이 발생합니다. 극단적인 온도로 인해 센서 하우징이 손상되었습니다. 정압 효과로 인해 다이어프램이 휘게 됩니다. 마지막으로 자연적인 구성요소 드리프트 기간을 1년 추가합니다. 실제 필드 오류는 엄청나게 확장됩니다. 풀 스케일의 ±0.5% ~ ±1.0%에 쉽게 도달할 수 있습니다.
TEB는 매우 중요합니다. 이는 시스템 설계에 대한 유일한 권위 있는 측정 기준으로 사용됩니다. 평가할 때 반드시 사용해야 합니다. 고정밀 압력 트랜스미터입니다 . 절대 측정 응용 분야를 위한 기준 정확성을 중심으로 안전 시스템을 설계하면 프로세스 경보가 불가피하게 발생합니다. TEB를 중심으로 설계하면 예상되는 모든 기상 조건에서도 플랜트가 안전하게 작동할 수 있습니다.
귀하의 사양은 실제 비즈니스 결과와 일치해야 합니다. 모든 애플리케이션이 완벽한 완벽함을 요구하는 것은 아닙니다. 불필요한 사양에 대한 과도한 지출은 자본 예산을 낭비합니다. 중요한 루프에 대한 지출이 부족하면 플랜트 안전이 손상됩니다. 먼저 측정 목표를 분류해야 합니다.
증분 제어가 필요한지 절대 측정이 필요한지 고려하십시오. 일부 시스템은 상대적인 압력 변화에 따라서만 트리거됩니다. 펌프 제어 시스템이 좋은 예입니다. 상대적인 스파이크만 측정해야 하는 경우 NLH에 우선순위를 두십시오. 여기서는 반복성과 정밀도가 가장 중요합니다. 펌프가 작동할 때마다 장치가 똑같은 방식으로 작동하기만 하면 됩니다.
다른 시스템에서는 정확한 절대값이 필요합니다. 상거래 및 항공우주 테스트가 이 범주에 속합니다. 환경 조건은 작동 중에 크게 달라질 수 있습니다. 여기서는 포괄적인 TEB 사양을 우선시해야 합니다. 여기서 오류는 고가의 제품을 무료로 제공한다는 의미입니다. 또한 중요한 규정 준수 감사에 실패할 수도 있습니다.
구매 주문을 발행하기 전에 이 평가 체크리스트를 사용하십시오. 공급업체가 물리적 현실에 대해 책임을 지도록 하십시오.
포괄적인 TEB 차트를 요구합니다. 기준 정확도 수치만을 받아들이지 마십시오. 특정 작동 온도 범위에 걸쳐 오류 곡선을 그려달라고 공급업체에 요청하세요.
활성 디지털 온도 보상을 확인하십시오. 온보드 전자 장치가 열 드리프트를 적극적으로 교정하는지 확인하십시오. 최신 스마트 장치는 내부 서미스터를 사용하여 출력 신호를 동적으로 조정합니다.
기준 드리프트 보증을 검토합니다. 장기적인 유지 관리 요구 사항을 예측하려면 권장 교정 주기를 확인하세요. 더 저렴한 장치는 6개월마다 교정이 필요할 수 있으며 이로 인해 초기 비용 절감 효과가 사라질 수 있습니다.
강조 표시된 단일 데이터시트 번호에서는 실제 정밀도를 찾을 수 없습니다. 이는 장치의 물리적 탄력성에 달려 있습니다. 고품질 장비는 복합적인 환경 오류를 방지합니다. 수년간의 연속 작동 동안 신호 무결성을 유지합니다. 열 변화, 정압 및 시간은 모두 기본 완벽성을 침식합니다. 이러한 물리적 현실을 인정하는 것이 더 나은 시스템 설계를 향한 첫 번째 단계입니다.
엔지니어링 팀에게 참조 정확도 비교 이상의 조치를 취하도록 촉구해야 합니다. 항상 제조업체에 최악의 RSS 오류 모델링을 요청하십시오. 파일럿 설치를 시작하기 전에 이러한 계산을 철저하게 검토하십시오. 이러한 엄격한 평가 프레임워크를 구현하면 대규모 운영 문제를 예방할 수 있습니다. 이는 귀하의 프로세스 제어가 향후 수년간 안정적이고 안전하며 높은 수익성을 유지하도록 보장합니다.
A: 아니요. 고해상도는 단순히 송신기가 매우 세분화된 신호 증분을 출력할 수 있음을 의미합니다. 기본 센서의 정밀도가 낮거나 히스테리시스가 높으면 매우 상세하고 부정확한 데이터를 출력하는 것입니다. 분해능은 시스템이 신호를 얼마나 세밀하게 분할할 수 있는지를 나타내는 것이지 해당 신호가 실제로 얼마나 진실한지를 나타냅니다.
A: 제조업체가 명시한 장기 안정성에 따라 다릅니다. 그러나 0.1% 이상의 정확도가 요구되는 프로세스의 경우 드리프트를 완화하기 위한 업계 표준은 연간 무가압 영점 교정입니다. 극심한 진동이나 온도 변화가 있는 가혹한 환경에서는 6개월마다 교정이 필요할 수 있습니다.
A: 예, 설치 각도를 변경하면 내부 유체 또는 다이어프램의 무게로 인해 '제로 시프트'가 생성될 수 있습니다. 그러나 이는 일반적으로 전체 크기 범위에 영향을 미치지 않습니다. 간단한 교정 도구를 사용하여 초기 현장 시운전 중에 이 제로 시프트를 쉽게 수정할 수 있습니다.
