제품소개

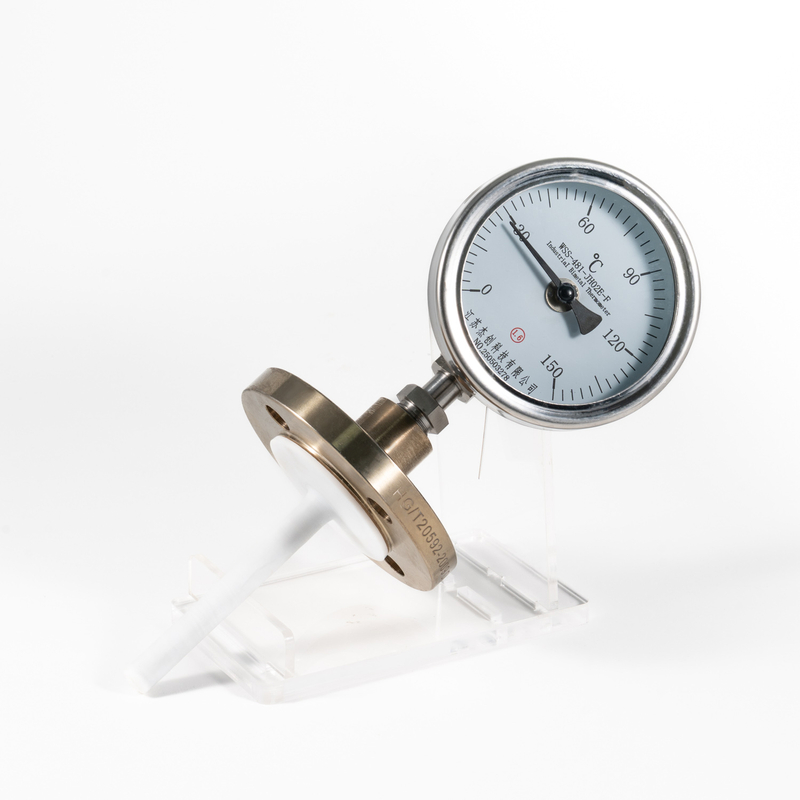

플랜 지형 부식 방지 바이메탈 온도계 는 산업 공정에서 직접적인 국소 온도 표시를 위해 설계된 기계식 온도 측정 기기입니다.
사용하여 나선형 바이메탈 감지 요소를 온도 변화를 기계적 포인터 움직임으로 변환합니다. 외부 전원 공급 장치나 전기 신호가 필요하지 않습니다.

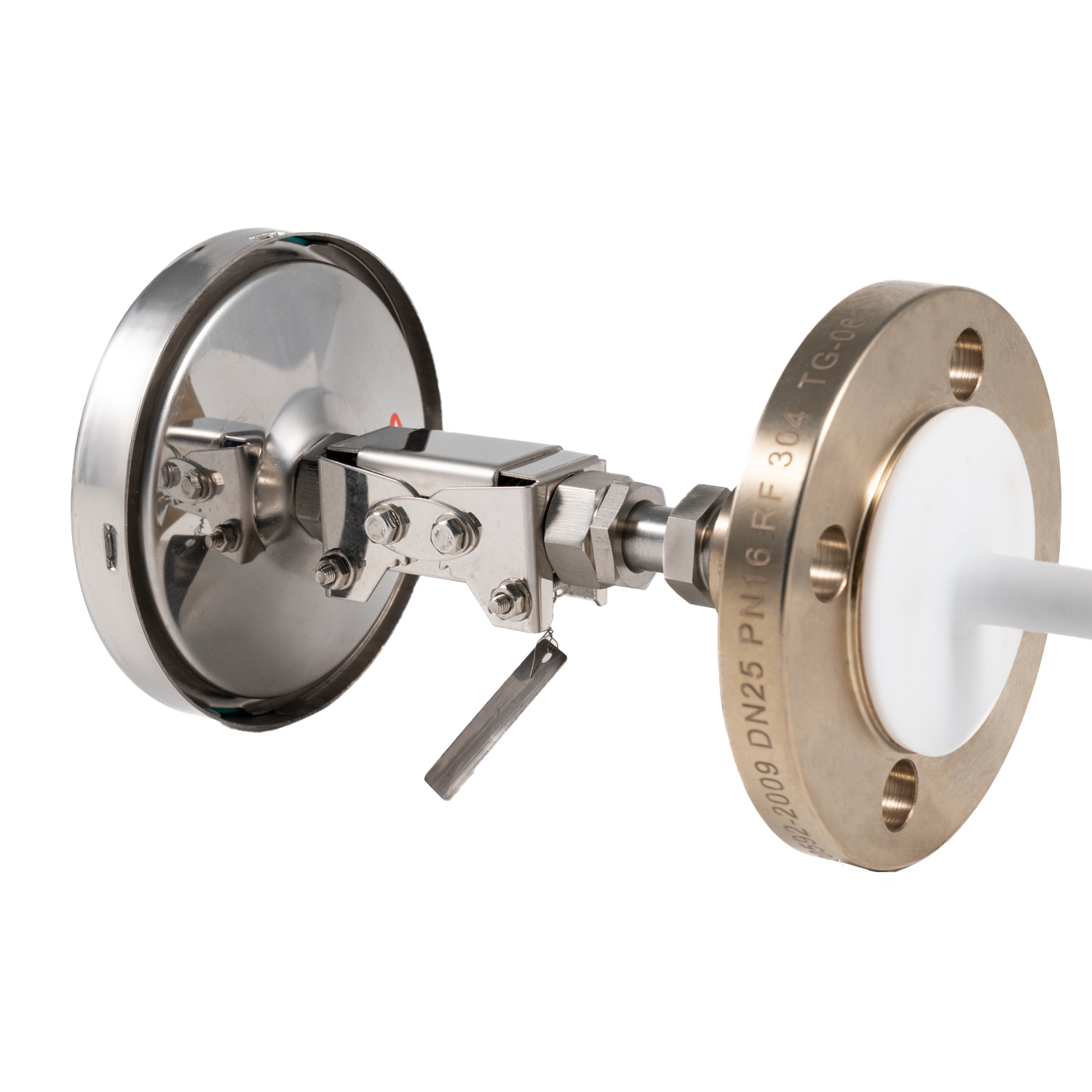

온도계에는 DN25 PN16 RF 플랜지 와 소결 PTFE 라이닝 보호 튜브가 있어 부식성 액체, 가스 및 증기를 측정할 때 추가적인 보호 기능을 제공합니다.

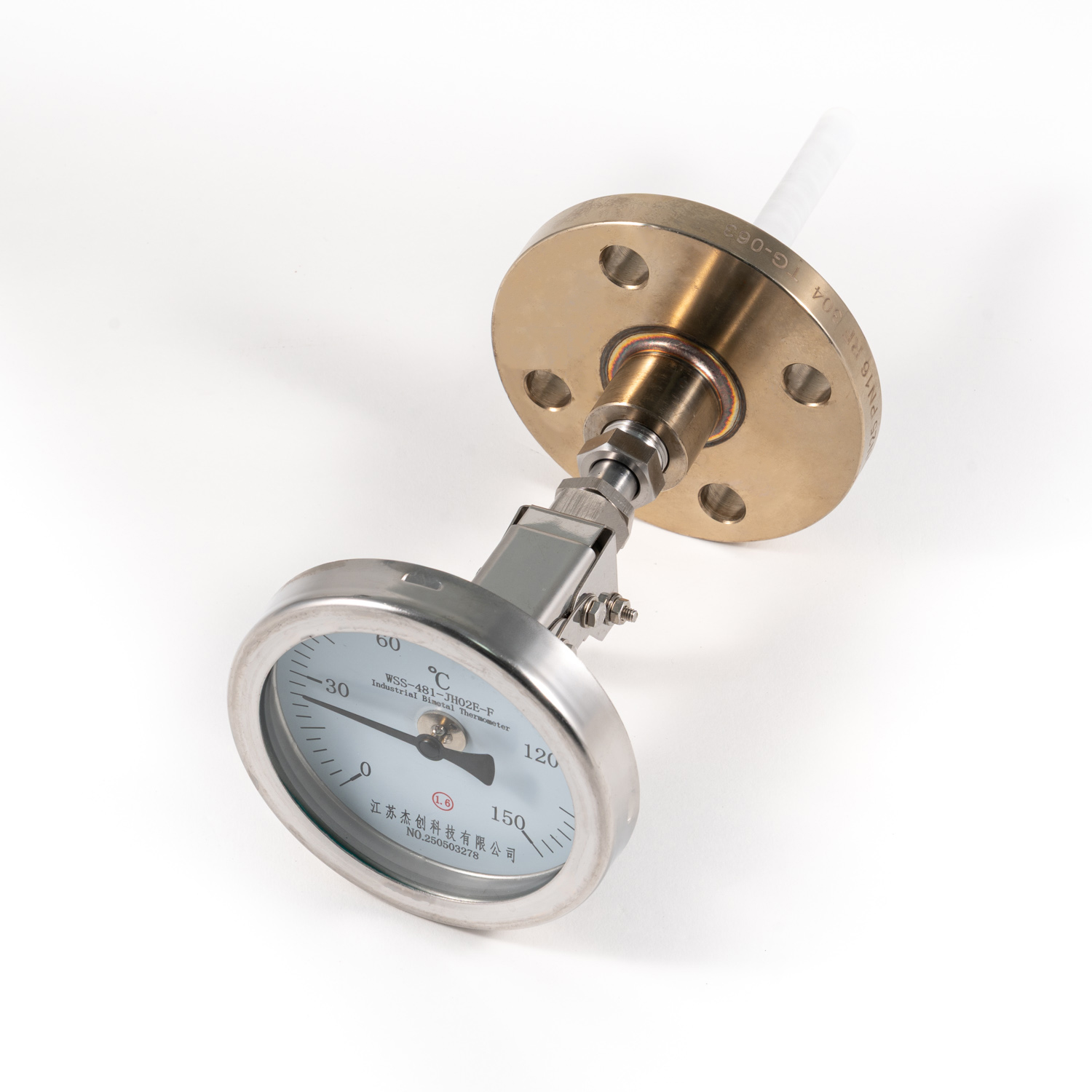

각도 조절이 가능한 디자인으로 설치 후 편리하게 읽을 수 있도록 다이얼 위치를 조정할 수 있습니다.
갖춘 100mm 다이얼, 0~150°C 측정 범위, 클래스 1.6 정확도 및 200mm 삽입 길이를 이 제품은 화학, 석유화학, 수처리 및 기타 공정 응용 분야에 적합합니다.
응용
화학 처리 장비
석유화학 파이프라인
부식성 액체 온도 측정
물 및 폐수 처리
제약 공정 장비
산업용 탱크 및 선박
프로세스 배관 시스템
열처리 및 가열 시스템
일반 산업 온도 모니터링
권장 대상: 국부적인 기계적 온도 표시가 필요하고 공정 매체가 기존 금속 보호 튜브를 부식시킬 수 있는 응용 분야.
특징
1. 순수 기계 작동으로
전원 공급이나 배선이 필요하지 않습니다.
2. 지역 온도 표시
읽기 쉬운 아날로그 포인터 디스플레이.
3. PTFE 부식 방지 소결
PTFE 라이닝은 부식성 매체로부터 감지 튜브를 보호합니다.
4. 플랜지형 프로세스 연결
DN25 PN16 프로세스 설치용 RF 플랜지.
5. 조정 가능한 시야각
현장에서 편리하게 판독할 수 있도록 온도계 헤드를 조정할 수 있습니다.
6. 304 스테인레스 스틸 구조
기계적 강도와 내식성이 우수합니다.
7. 빠른 열 응답
표준 응답 시간은 40초 이하입니다.
8. 광범위한 산업 호환성
지정된 온도 범위 내의 액체, 가스 및 증기에 적합합니다.
기술 사양
목 |
사양 |
제품 유형 |
플랜지형 부식 방지 바이메탈 온도계 |
디스플레이 유형 |
아날로그 포인터 |
측정 범위 |
0~150°C |
규모 구분 |
3°C |
공칭 다이얼 크기 |
Ø100mm |
정확도 등급 |
클래스 1.6 |
장착 유형 |
각도 조절 가능, 이동 가능한 수나사형 디자인 |
프로세스 연결 |
DN25 PN16 RF 플랜지 |
플랜지 재질 |
스테인레스 스틸 304(황동이 아닌 PTFE 소결 공정의 황금색 표면) |
연결 스레드 |
프로세스 연결이 아닌 헤드와 플랜지 사이의 각도 조정을 위한 M20×1.5(NPT1/2 옵션) |
베이스 보호 튜브 |
Ø16mm 스틸 튜브 |
부식방지층 |
소결 PTFE 보호 라이닝 |
완성된 프로브 직경 |
Ø34mm |
삽입 길이 U |
200mm |
전체 길이 L |
345mm |
케이스 재질 |
스테인레스 스틸 304 |
열 응답 시간 |
40초 이하 |
보호등급 |
IP55 |
각도 조정 오류 |
전체 규모의 1.0% 이하 |
지역 표시 |
기계식 아날로그 디스플레이 |
렌즈 |
유리 |
애플리케이션 |
부식성 액체, 가스 및 증기 온도 측정 |
참고: 사양은 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
