Introducción del producto

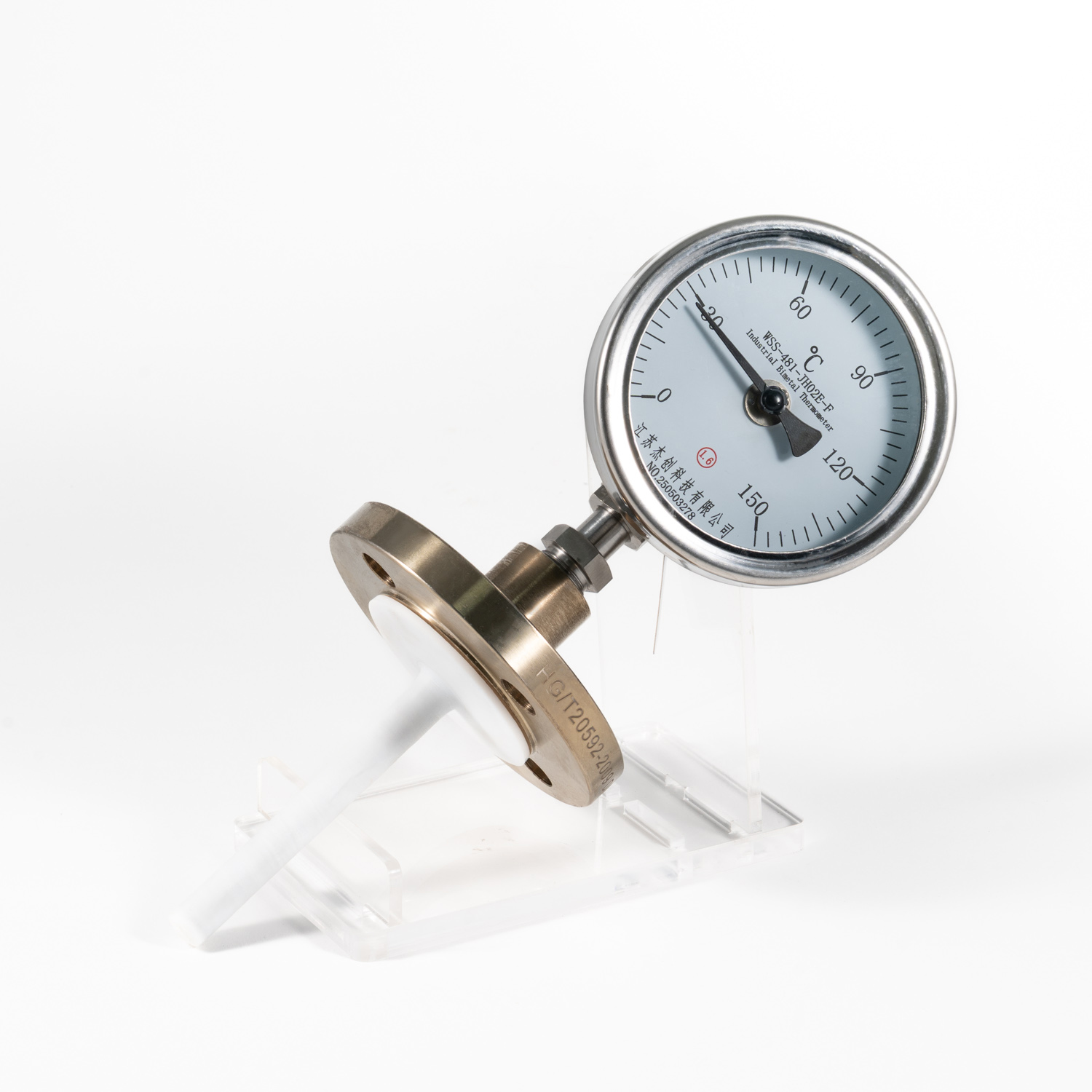

El termómetro bimetálico anticorrosión con bridas es un instrumento mecánico de medición de temperatura diseñado para la indicación directa de temperatura local en procesos industriales.
Utiliza un elemento sensor bimetálico helicoidal para convertir los cambios de temperatura en movimiento mecánico del puntero. No se requiere fuente de alimentación externa ni señal eléctrica.
El termómetro cuenta con una brida RF DN25 PN16 y un tubo de protección revestido de PTFE sinterizado , lo que proporciona protección adicional al medir líquidos, gases y vapores corrosivos.
El diseño de ángulo ajustable permite colocar el dial para una lectura cómoda después de la instalación.
Con un dial de 100 mm, un rango de medición de 0 a 150 °C, una precisión de clase 1.6 y una longitud de inserción de 200 mm , es adecuado para aplicaciones químicas, petroquímicas, de tratamiento de agua y otras aplicaciones de procesos.
Aplicaciones
Equipos de procesamiento químico
Tuberías petroquímicas
Medición de temperatura de líquidos corrosivos
Tratamiento de agua y aguas residuales.
Equipos de proceso farmacéutico.
Tanques y recipientes industriales
Sistemas de tuberías de proceso
Tratamiento térmico y sistemas de calefacción.
Monitoreo general de temperatura industrial
Recomendado para: aplicaciones donde se requiere indicación mecánica local de temperatura y el medio del proceso puede causar corrosión en los tubos de protección metálicos convencionales.
Características
1. Funcionamiento puramente mecánico.
No requiere fuente de alimentación ni cableado.
2. Indicación de temperatura local
Pantalla de puntero analógico fácil de leer.
3. Protección contra la corrosión de PTFE
El revestimiento de PTFE sinterizado protege el tubo sensor de medios corrosivos.
4. Conexión a proceso bridada
Brida RF DN25 PN16 para instalación a proceso.
5. Ángulo de visión ajustable
El cabezal del termómetro se puede ajustar para una lectura cómoda en el lugar.
6. Construcción de acero inoxidable 304
Buena resistencia mecánica y resistencia a la corrosión.
7. Respuesta térmica rápida
Tiempo de respuesta estándar ≤40 segundos.
8. Amplia compatibilidad industrial
Adecuado para líquidos, gases y vapores dentro del rango de temperatura especificado.
Especificaciones técnicas
Artículo |
Especificación |
Tipo de producto |
Termómetro bimetálico anticorrosión con bridas |
Tipo de pantalla |
Puntero analógico |
Rango de medición |
0~150°C |
División de escala |
3ºC |
Tamaño nominal del dial |
Ø100mm |
Clase de precisión |
Clase 1.6 |
Tipo de montaje |
Diseño de rosca macho móvil y ángulo ajustable |
Conexión de proceso |
Brida RF DN25 PN16 |
Material de brida |
Acero inoxidable 304 (superficie de color amarillo dorado procedente del proceso de sinterización de PTFE, NO de latón) |
Hilo de conexión |
M20×1,5 (NPT1/2 opcional) para ajuste del ángulo entre el cabezal y la brida, NO conexión a proceso |
Tubo de protección de base |
Tubo de acero de Ø16 mm |
Capa anticorrosión |
Revestimiento protector de PTFE sinterizado |
Diámetro de la sonda terminada |
Ø34mm |
Longitud de inserción U |
200 milímetros |
Longitud total L |
345 milímetros |
Material de la caja |
Acero inoxidable 304 |
Tiempo de respuesta térmica |
≤40 s |
Grado de protección |
IP55 |
Error de ajuste de ángulo |
≤1,0% de la escala completa |
Indicación local |
Pantalla analógica mecánica |
Lente |
Vaso |
Solicitud |
Medición de temperatura de líquidos, gases y vapores corrosivos |
Nota: Las especificaciones se pueden personalizar según los requisitos del cliente.
