Il controllo dei processi industriali richiede costantemente precisione più rigorosa e affidabilità assoluta. I trasmettitori analogici tradizionali oggi spesso non sono all'altezza. Semplicemente non hanno la profondità diagnostica e la solida precisione di base necessarie per gli ambienti di processo moderni e ad alto rendimento. La produzione moderna richiede una convalida costante dei dati per rimanere redditizia. Quando gli strumenti più vecchi vanno alla deriva o si guastano silenziosamente, gli impianti devono affrontare tempi di fermo imprevisti, sicurezza compromessa e costosi sprechi di materiale. Serve una strumentazione in grado di rispondere. IL Il trasmettitore di pressione intelligente a montaggio diretto colma perfettamente questa lacuna. Combina un rilevamento ad alta precisione, che spesso raggiunge una notevole precisione di riferimento di ±0,075%, con la comunicazione digitale bidirezionale tramite il protocollo HART. Questa guida valuta le specifiche tecniche critiche, le realtà pratiche di integrazione e i rigorosi criteri di approvvigionamento. Imparerai esattamente come aggiornare la strumentazione del tuo impianto per la massima resa e stabilità a lungo termine.
Precisione rispetto alla realtà: una precisione di riferimento di ±0,075% fornisce un'eccezionale precisione di base, ma l'errore probabile totale (TPE) deve essere calcolato per tenere conto della deriva della temperatura e della pressione statica nel mondo reale.
Vantaggio del protocollo: il protocollo HART sovrappone la diagnostica digitale al cablaggio esistente da 4-20 mA, consentendo la configurazione remota senza revisione dell'infrastruttura.
Selezione del materiale: i diaframmi in acciaio inossidabile 316L sono standard, ma i supporti specifici dell'applicazione determinano se sono necessari sensori in silicio monocristallino o capacitanza.
Contesto di montaggio: le architetture a montaggio diretto riducono i punti di perdita eliminando le linee di impulso, sebbene le variazioni di montaggio a incasso siano fondamentali per mezzi altamente viscosi o cristallizzanti.
Il rigoroso controllo del processo è direttamente correlato alla riduzione degli sprechi di materiale. Una precisione di base di ±0,075% fornisce agli operatori una visibilità affidabile, minuto per minuto, delle condizioni della pipeline. Quando si misurano con precisione le variazioni di pressione, si controllano perfettamente le portate e la consistenza del lotto. Una migliore uniformità del prodotto elimina i lotti fuori specifica. Le strutture che utilizzano dispositivi ad alta precisione vedono miglioramenti immediati nella resa complessiva. Letture accurate della pressione prevengono eventi di sovrapressurizzazione. Inoltre stabilizzano le reazioni chimiche sensibili. In definitiva, una precisione superiore trasforma la misurazione grezza in redditività misurabile.
Gli impianti moderni devono passare dal fissaggio reattivo alla manutenzione predittiva. I dispositivi analogici costringono i tecnici a indovinare quando è necessaria la ricalibrazione. I dispositivi intelligenti cambiano completamente questa dinamica. La diagnostica remota elimina i viaggi non necessari in aree pericolose. I tecnici non si espongono più a fumi tossici o a calore estremo solo per controllare un punto zero. Un trasmettitore intelligente monitora continuamente la propria salute. Segnala il potenziale degrado del sensore prima che si verifichi il guasto. Questo approccio predittivo riduce drasticamente i controlli manuali di calibrazione. Mantiene il team di manutenzione concentrato sulle emergenze reali anziché su congetture di routine.
L’aggiornamento della tecnologia degli impianti implica spesso ingenti spese in conto capitale. Tuttavia, non è necessario staccare i cavi preesistenti da 4-20 mA. I trasmettitori intelligenti che utilizzano il protocollo HART comunicano esattamente su questi stessi cavi. Basta sostituire il dispositivo da campo. L’infrastruttura in rame esistente rimane intatta. Questa compatibilità con le versioni precedenti massimizza il ROI sull'attuale architettura dell'impianto. Ottieni una diagnostica digitale all'avanguardia preservando decenni di investimenti nel cablaggio fisico. Offre il percorso più rapido verso la modernizzazione.
HART sta per Highway Addressable Remote Transducer. Utilizza il Frequency Shift Keying (FSK) basato sullo standard di telecomunicazioni Bell 202. L'FSK sovrappone un segnale digitale di basso livello direttamente alla corrente analogica standard da 4-20 mA. Il segnale analogico trasporta la misurazione della pressione primaria. Il segnale digitale trasporta lo stato del dispositivo e le variabili secondarie. Questi due segnali viaggiano simultaneamente. Poiché la media del segnale digitale è pari a zero, non interferisce mai con il circuito di controllo analogico. Il tuo DCS riceve dati sulla pressione in tempo reale senza soluzione di continuità insieme a approfondimenti diagnostici approfonditi.
La manutenzione sul campo richiedeva la presenza fisica. Il protocollo HART elimina questa necessità. Gli operatori configurano i dispositivi direttamente dalla sala di controllo centralizzata. È inoltre possibile collegare un comunicatore portatile ovunque lungo il circuito. Le funzionalità remote includono:
Regolazioni di zero e intervallo: modifica istantaneamente la gamma del dispositivo senza applicare pressione fisica.
Test del circuito: forza l'uscita analogica su valori mA specifici per verificare la scala DCS.
Verifica dell'integrità: lettura dei codici di errore attivi e dei flag diagnostici interni.
Tagging: assegna numeri di tag digitali ai dispositivi fisici per semplificare il monitoraggio delle risorse.
I dispositivi intelligenti raramente misurano solo una cosa. Spesso riportano variabili secondarie simultaneamente. Ad esempio, la temperatura del sensore viene continuamente monitorata per compensare la deriva termica. HART consente al trasmettitore di segnalare questa temperatura interna al sistema host. Questi dati secondari forniscono un contesto critico. Un picco improvviso della temperatura del sensore potrebbe indicare un isolamento difettoso del tubo. Potrebbe anche avvisare di una pericolosa reazione esotermica del processo. Il reporting multivariabile trasforma un semplice nodo di pressione in un monitor di processo completo.
Caratteristica |
Standard 4-20 mA |
Sovrapposizione del protocollo HART |
|---|---|---|
Direzione del segnale |
Unidirezionale (da dispositivo a host) |
Bidirezionale (bidirezionale) |
Metodo di configurazione |
Pulsanti/quadranti fisici |
Remoto tramite DCS o palmare |
Canali dati |
Variabile singola (pressione) |
Multiplo (pressione, temperatura, stato) |
Cablaggio richiesto |
Doppino intrecciato standard |
Doppino intrecciato standard (riutilizzato) |
Il nucleo di qualsiasi trasmettitore è il suo elemento di rilevamento. È necessario confrontare attentamente le tecnologie. I sensori in silicio monocristallino dominano i design moderni. Forniscono una protezione superiore dalla sovrapressione e una notevole stabilità a lungo termine. Il silicio resiste intrinsecamente alla fatica meccanica. Al contrario, i sensori capacitivi eccellono negli intervalli di pressione a tiraggio estremamente basso. Tuttavia, i progetti basati sulla capacità a volte incontrano improvvisi picchi di sovrapressione.
La selezione del materiale definisce la compatibilità chimica. Le applicazioni generali richiedono diaframmi in acciaio inossidabile 316L. Resiste all'acqua basica, al vapore e agli agenti chimici delicati. Gli ambienti altamente corrosivi richiedono metalli esotici. Avrai bisogno di Hastelloy C-276 per cloruri aggressivi o gas acido (H2S). Il tantalio diventa obbligatorio per acidi aggressivi come l'acido cloridrico o solforico. La scelta del materiale bagnato sbagliato garantisce guasti catastrofici.
Migliore pratica: consultare sempre le tabelle di compatibilità chimica. Adattare il materiale della membrana al fluido di processo specifico, tenendo conto della temperatura di esercizio.
Non acquistare esclusivamente in base a una specifica del titolo. Una precisione di riferimento '±0,075%' rappresenta solo le condizioni di laboratorio. Misura le prestazioni a temperatura ambiente senza pressione statica. Le piante reali operano in condizioni difficili. È necessario calcolare l'errore probabile totale (TPE). Il TPE influisce sugli effetti della temperatura ambiente, sugli impatti della pressione statica e sulla stabilità a lungo termine.
Le oscillazioni di temperatura alterano la densità del fluido e le dimensioni dell'alloggiamento del sensore. L'elevata pressione statica della linea distorce le letture differenziali. La deriva a lungo termine si accumula in 5-10 anni. Un dispositivo che dichiara lo 0,075% potrebbe realisticamente funzionare con uno TPE dello 0,5% sul campo. Chiedere sempre ai fornitori gli strumenti di calcolo del TPE. Valuta gli strumenti in base alle prestazioni installate, non al marketing del catalogo.
Gli ambienti industriali presentano gravi rischi di esplosione. I controlli di conformità non sono negoziabili. Per atmosfere esplosive, verificare le certificazioni ATEX e IECEx. Generalmente si sceglie tra versioni a sicurezza intrinseca (Ex i) o ignifughe (Ex d). I dispositivi a sicurezza intrinseca limitano l'energia elettrica. Le custodie ignifughe contengono in modo sicuro le esplosioni interne.
Industrie specifiche richiedono rigorose certificazioni di nicchia. Il servizio nucleare richiede rigorosi standard IEEE. Questi dispositivi sopravvivono a radiazioni estreme ed eventi sismici. Le applicazioni igieniche, come quelle lattiero-casearie o farmaceutiche, richiedono le approvazioni sanitarie EHEDG o 3-A. Ciò garantisce che il dispositivo non contenga batteri e resista alle aggressive procedure Clean-In-Place (CIP).
Errore comune: installazione di un trasmettitore per uso generico in un'area pericolosa di Classe I, Div 1. Ciò viola i codici di sicurezza e annulla l'assicurazione della struttura.
Le architetture standard a montaggio diretto si avvitano o si imbullonano direttamente nelle tubazioni di processo. Questo design è più adatto per gas, liquidi puliti e vapori standard. Riduce deliberatamente la necessità di lunghe tubazioni di impulso. Le linee di impulso storicamente creano grossi problemi. Spesso gelano in inverno. Si intasano di particolato. Introducono dozzine di potenziali punti di perdita in ogni giunto filettato. Il montaggio diretto elimina queste vulnerabilità. Riduci al minimo i rischi di congelamento e riduci drasticamente i punti di manutenzione.
I collettori standard possiedono piccole cavità. I liquidi puliti passano facilmente. I mezzi viscosi no. Se si misura petrolio greggio pesante, pasta di carta o prodotti chimici polimerizzanti, una connessione standard si interrompe rapidamente. La cavità si intasa, rendendo cieco il sensore. In questo caso sono strettamente necessarie variazioni del montaggio ad incasso. La membrana di rilevamento è perfettamente a filo con la parete interna del tubo. Niente si accumula. I montaggi a incasso sono obbligatori anche nelle applicazioni alimentari per prevenire la crescita batterica nelle zampe morte.
Il montaggio diretto colloca la delicata elettronica direttamente sulla linea di processo. È necessario affrontare i rischi fisici. I tubi fortemente vibranti nel tempo frantumano le schede elettroniche interne. Le linee ad alta temperatura cuociono i circuiti del trasmettitore. Se non è possibile utilizzare sigilli capillari remoti, è necessario innovare. Utilizzare supporti rinforzati e resistenti alle vibrazioni. Implementare tubazioni o torri di raffreddamento per dissipare il calore. Pochi centimetri di stallo verticale possono abbassare la temperatura di cinquanta gradi. Non montare mai il display rivolto verso l'alto in luoghi in cui potrebbe accumularsi pioggia corrosiva o polvere pesante.

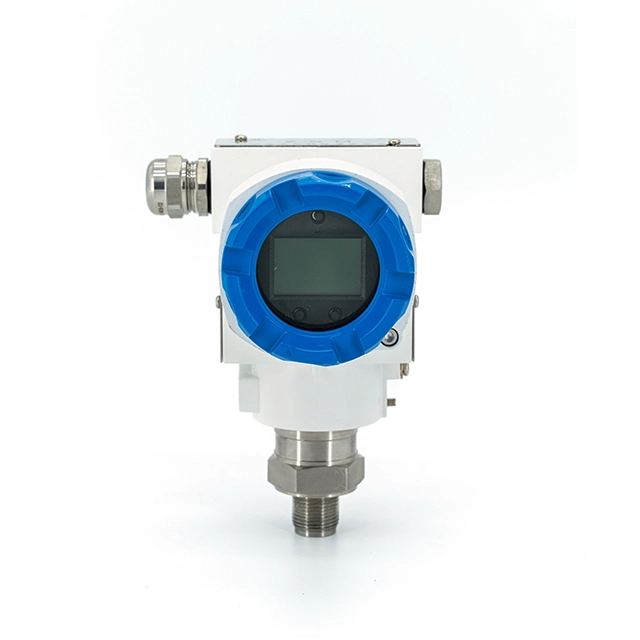

Acquistare l'hardware migliore significa poco se non è in grado di comunicare con il tuo sistema. Verificare tempestivamente la compatibilità dell'ecosistema. IL Il trasmettitore di pressione intelligente a montaggio diretto deve integrarsi perfettamente con l'infrastruttura esistente. Ciò include il sistema di controllo distribuito (DCS), i controller logici programmabili (PLC) e il software di gestione delle risorse (AMS). Assicurarsi che il fornitore fornisca i file DD (Device Descriptor) correnti. Senza i file DD corretti, il sistema host non è in grado di decifrare la diagnostica HART. Richiedi rapporti sui test di integrazione specifici per il tuo marchio AMS.
I turnaround degli impianti seguono tempi spietati. Non puoi permetterti una strumentazione tardiva. Valutare rigorosamente i tempi di consegna dei fornitori. I trasmettitori 316L standard vengono solitamente spediti rapidamente. Le configurazioni specializzate richiedono molto più tempo. Le flange non standard richiedono una lavorazione personalizzata. Fluidi di riempimento specifici, come gli alocarburi inerti per il servizio con ossigeno, richiedono un assemblaggio specializzato in camera bianca. Garanzie di consegna sicura per articoli personalizzati ben prima di programmare la chiusura dell'impianto.
Per specificare uno strumento ad alte prestazioni è necessario guardare ben oltre la precisione dichiarata di ±0,075%. La vera affidabilità del processo deriva dalla comprensione di come la tecnologia interagisce con le dure realtà degli impianti. La transizione dai dispositivi analogici legacy a quelli intelligenti digitali protegge il futuro della tua struttura.
Calcolo della realtà del campo: valutare sempre gli strumenti in base all'errore probabile totale (TPE) piuttosto che alla precisione di riferimento isolata.
Sfruttare la diagnostica: utilizzare il protocollo HART per passare dalla risoluzione dei problemi reattiva alla gestione proattiva e remota delle risorse.
Adatta al supporto: seleziona i supporti diretti standard per eliminare le fastidiose linee di impulso, ma utilizza i supporti a incasso per fluidi viscosi o sanitari.
Verifica degli ecosistemi: assicurati che i file DD del fornitore si integrino perfettamente con le tue piattaforme DCS e AMS specifiche.
Consigliamo vivamente una distribuzione pilota localizzata. Installare prima alcuni dispositivi intelligenti su un circuito non critico. Convalidare lo stato della comunicazione HART. Monitorare la stabilità del sensore nelle condizioni reali dell'impianto. Una volta dimostrata la logica di integrazione, procedi con sicurezza con l'implementazione a livello di struttura.
R: Lo standard 4-20 mA è puramente un segnale analogico unidirezionale. Spinge solo una singola variabile di processo al sistema di controllo. Il protocollo HART aggiunge uno strato di comunicazione digitale bidirezionale sovrapposto allo stesso cavo. Questo livello digitale consente agli operatori di leggere dati multivariabili, configurare le impostazioni in remoto ed eseguire una diagnostica approfondita del dispositivo senza interrompere il circuito di controllo analogico.
R: La stabilità a lungo termine del sensore spesso si estende fino a 10 anni, riducendo drasticamente la deriva effettiva del dispositivo. Tuttavia, la stabilità non determina il tuo programma. Gli organismi di regolamentazione, i programmi di qualità interni o i rigorosi protocolli di conformità alla sicurezza impongono in definitiva intervalli di calibrazione obbligatori. È necessario verificare e calibrare in base alle norme del settore (come gli standard ISO o i mandati API) indipendentemente dalla stabilità del trasmettitore.
R: I montaggi ad incasso sono obbligatori quando si misurano fluidi difficili. Se il fluido è altamente viscoso, tende a cristallizzare o polimerizza facilmente, le cavità standard si ostruiranno rapidamente. I montaggi ad incasso mantengono il diaframma piatto contro la parete del tubo, prevenendo l'accumulo. Sono inoltre necessari in applicazioni sanitarie e alimentari per eliminare le zampe morte dove i batteri nocivi potrebbero potenzialmente riprodursi.
