Nel complesso ed esigente mondo della moderna lavorazione industriale, la misurazione accurata dei fluidi è una necessità assoluta per mantenere l'efficienza operativa, garantire la sicurezza e ottimizzare la gestione delle risorse. Tra le tecnologie più affidabili e ampiamente adottate per questo scopo c'è l' Misuratore di portata elettromagnetico . Questo sofisticato strumento utilizza i principi dell'induzione elettromagnetica per misurare la portata di fluidi conduttivi con eccezionale precisione. A differenza dei contatori meccanici che si basano su parti mobili, questi dispositivi avanzati offrono un metodo di misurazione non invasivo, riducendo significativamente il rischio di usura, cadute di pressione e tempi di fermo dovuti alla manutenzione. Che si tratti di impianti comunali di trattamento delle acque, impianti di trattamento di prodotti chimici aggressivi o operazioni minerarie pesanti, comprendere la meccanica, le specifiche e le applicazioni di questi dispositivi è fondamentale per ingegneri e gestori di strutture che cercano di implementare soluzioni robuste per la misurazione del flusso.
Il funzionamento fondamentale di questi dispositivi è radicato nella legge di induzione elettromagnetica di Faraday. Quando un fluido conduttivo passa attraverso un campo magnetico generato dalle bobine del misuratore, una tensione viene indotta attraverso il fluido. Questa tensione indotta è direttamente proporzionale alla velocità del fluido, consentendo al dispositivo di calcolare la portata volumetrica con elevata precisione. Poiché la misurazione è indipendente dalla densità, viscosità, temperatura e pressione del fluido, la tecnologia fornisce letture altamente stabili e affidabili in un'ampia gamma di condizioni operative. Questo articolo approfondisce le specifiche tecniche, la compatibilità dei materiali, i requisiti di installazione e le applicazioni pratiche di questi strumenti industriali essenziali, concentrandosi in particolare sul modello JIECHUANG JC-090, un misuratore di portata elettromagnetico integrato ad alta precisione per l'acqua.
Per apprezzare appieno le capacità dei moderni dispositivi di misurazione del flusso, è essenziale esplorare la tecnologia sottostante che li rende così efficaci. L'architettura di questi misuratori è progettata per massimizzare la precisione riducendo al minimo le interferenze provenienti da fattori ambientali esterni. I componenti principali includono un tubo di flusso, bobine magnetiche, elettrodi e un trasmettitore o convertitore. Mentre il fluido conduttivo scorre attraverso il tubo isolato, le bobine generano un campo magnetico perpendicolare alla direzione del flusso. Gli elettrodi, posizionati sui lati opposti del tubo, rilevano la minima tensione generata dal movimento del fluido. Questo segnale viene quindi amplificato, elaborato e convertito in una portata leggibile dal trasmettitore.
Le capacità di elaborazione del segnale di un misuratore di portata elettromagnetico sono fondamentali per le sue prestazioni complessive. Il modello JIECHUANG JC-090 è dotato di una tecnologia di elaborazione digitale avanzata che garantisce che la tensione indotta venga tradotta accuratamente in dati utilizzabili. Il dispositivo richiede che il mezzo misurato abbia una conduttività minima ≥ 5μs/cm. Questa soglia garantisce che il fluido sia sufficientemente conduttivo per generare un segnale di tensione misurabile. Il convertitore elabora questo segnale e fornisce molteplici opzioni di uscita, inclusa una corrente di uscita completamente isolata da 4~20 mA con una resistenza di carico inferiore a 750 Ω e un'uscita di frequenza di impulso compresa tra 0 e 5 KHz (che richiede una resistenza di carico ≥ 3000 Ω). Inoltre, il dispositivo supporta i moderni protocolli di comunicazione industriale, comprese le interfacce RS232, RS485 e HART, consentendo un'integrazione perfetta in complessi sistemi di controllo di supervisione e acquisizione dati (SCADA) e sistemi di controllo distribuito (DCS).
Quando si seleziona un Misuratore di portata industriale , gli ingegneri devono considerare una moltitudine di fattori, tra cui precisione, durata e adattabilità alle condizioni specifiche dell'impianto. Il misuratore di portata elettromagnetico integrato ad alta precisione per acqua JIECHUANG JC-090 si distingue come una soluzione altamente versatile e robusta progettata per soddisfare le rigorose esigenze di vari settori industriali. Prodotto da JIECHUANG, questo dispositivo è progettato per fornire una misurazione precisa delle direzioni del flusso diretto, inverso e netto, garantendo un monitoraggio completo della dinamica dei fluidi all'interno di una rete di condutture.
La serie JC-090 offre una precisione eccezionale, fondamentale per i processi in cui sono richiesti dosaggio, miscelazione o fatturazione precisi. Per le installazioni di tipo pipeline, il misuratore è disponibile con gradi di precisione di 0,2, 0,5 e 1,0, consentendo agli utenti di selezionare il livello di precisione che meglio si adatta alla loro specifica applicazione e ai requisiti di budget. La configurazione del tipo ad inserimento, progettata per tubazioni più grandi, offre un grado di precisione di 2,5. In tutte le configurazioni, il dispositivo mantiene un notevole errore di ripetibilità di appena ±0,1% del valore misurato, garantendo prestazioni costanti e affidabili nel tempo.

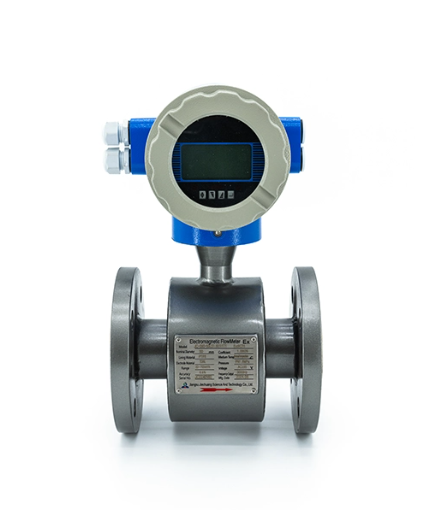

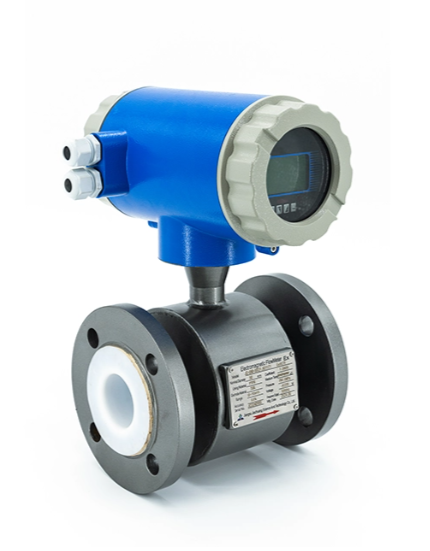

Una delle configurazioni principali disponibili per il JC-090 è la Misuratore di portata elettromagnetico integrato . In questo design, il sensore e il trasmettitore sono combinati in un'unica unità compatta. Questo approccio integrato offre diversi vantaggi distinti, in particolare negli ambienti in cui lo spazio è limitato. Eliminando la necessità di hardware di montaggio separato e cablaggi complessi tra il sensore e il convertitore, il design integrato semplifica notevolmente il processo di installazione. Ciò non solo riduce i tempi di configurazione iniziale e i costi di manodopera, ma minimizza anche il rischio di errori di cablaggio che potrebbero compromettere l'accuratezza della misurazione.
L'unità integrata è dotata di un display digitale integrato che fornisce un monitoraggio immediato in loco delle portate e dei volumi cumulativi. Questa interfaccia di visualizzazione consente agli operatori di configurare facilmente impostazioni personalizzabili direttamente sul punto di misurazione, facilitando regolazioni rapide e risoluzione dei problemi senza la necessità di strumenti diagnostici remoti. Il design aerodinamico della configurazione integrata lo rende la scelta ideale per impianti di trattamento dell'acqua standard, sistemi HVAC di edifici commerciali e applicazioni industriali generali in cui il contatore è facilmente accessibile per l'ispezione e il funzionamento di routine.
Sebbene la progettazione integrata sia altamente efficiente per molte applicazioni, alcuni ambienti industriali presentano sfide uniche che richiedono un approccio più flessibile. Per questi scenari, il JIECHUANG JC-090 è disponibile come Misuratore di portata elettromagnetico di tipo diviso . In questa configurazione, il sensore è installato direttamente nella tubazione, mentre il trasmettitore (convertitore) è montato in una posizione separata, più accessibile o più sicura. I due componenti sono collegati tramite cavi di segnale specializzati. È importante notare che per prestazioni ottimali, la distanza tra il sensore e il trasmettitore in una configurazione di tipo split deve essere mantenuta a meno di 30 metri.
La configurazione di tipo split è particolarmente vantaggiosa quando il punto di misura si trova in un'area pericolosa, confinata o altamente inaccessibile. Ad esempio, se la tubazione è situata in alto rispetto al pavimento dell'impianto, immersa in una fossa o situata in un ambiente con temperature ambientali estreme o forti vibrazioni, è essenziale posizionare il delicato convertitore elettronico lontano da queste condizioni difficili. Il design diviso garantisce che gli operatori possano monitorare in sicurezza le letture e regolare le impostazioni da un pannello di controllo sicuro o da un involucro a livello del suolo, migliorando così la sicurezza del personale e proteggendo i componenti elettronici da guasti prematuri.
La versatilità del JIECHUANG JC-090 è ulteriormente dimostrata dalla sua vasta gamma di specifiche, che ne consentono l'adattamento a una vasta gamma di dimensioni di tubazioni e pressioni operative. La serie di diametri nominali (DN) per questo misuratore varia da un DN10 altamente compatto fino a un massiccio DN3200 per i tipi di tubazioni. Per le configurazioni di tipo ad inserzione, tipicamente utilizzate in infrastrutture più grandi, il diametro nominale minimo è DN200. Questa ampia gamma di dimensioni garantisce che il misuratore possa essere utilizzato ovunque, dalle piccole linee di dosaggio di prodotti chimici alle principali condutture idriche comunali.
La pressione operativa è un'altra specifica critica che deve essere attentamente adattata all'applicazione. La pressione di esercizio massima effettiva del sistema deve rimanere sempre al di sotto della pressione di esercizio nominale del flussometro per garantire un funzionamento sicuro e accurato. Per le installazioni di tipo pipeline, la pressione di esercizio nominale varia a seconda del diametro del contatore. Le dimensioni da DN10 a DN50 possono resistere a pressioni fino a ≤4,0 MPa. Per dimensioni comprese tra DN65 e DN400, nonché da DN400 a DN600, la pressione massima è ≤1,6MPa. Per i contatori per tubazioni più grandi, DN600 e superiori, la pressione nominale è ≤1,0 MPa. I misuratori a inserzione, progettati per DN200 e superiori, hanno un intervallo di pressione di esercizio nominale compreso tra 0,25 MPa e 4 MPa. È fondamentale notare che eventuali specifiche di pressione speciali richieste per una particolare applicazione devono essere esplicitamente specificate al momento dell'ordine del dispositivo.
L'intervallo di misurazione del flusso del JC-090 è ottimizzato per velocità comprese tra 0,3 e 10 metri al secondo (m/s). Il funzionamento all'interno di questo intervallo di velocità garantisce che il segnale di tensione indotta sia sufficientemente forte da fornire letture precise e stabili. Il dispositivo è alimentato da opzioni versatili, che supportano alimentatori standard AC220V 50Hz o DC24V, rendendolo compatibile con un'ampia varietà di infrastrutture elettriche industriali.
Uno degli aspetti più critici nella configurazione di un sistema di misurazione del flusso elettromagnetico è la selezione dei materiali appropriati per il rivestimento interno e gli elettrodi di misurazione. Poiché questi componenti sono a diretto contatto con il mezzo misurato, devono essere altamente resistenti alle specifiche proprietà chimiche, abrasive e termiche del fluido. Il JIECHUANG JC-090 offre una selezione completa di materiali per garantire durata e precisione a lungo termine in diverse applicazioni.
Il rivestimento del tubo di flusso serve ad isolare elettricamente il fluido conduttivo dal corpo metallico del misuratore, garantendo che la tensione indotta venga rilevata accuratamente dagli elettrodi anziché dissiparsi nel tubo. La scelta del materiale di rivestimento è dettata dalla temperatura e dalla composizione chimica del mezzo.
La gomma cloroprene (neoprene) è un'opzione di rivestimento altamente resistente adatta a temperature dei supporti inferiori a 80°C. È una scelta eccellente per misurare acque generali, acque reflue municipali e liquami leggermente abrasivi. Per applicazioni che coinvolgono fluidi altamente abrasivi, come fanghi minerari o acqua carica di sabbia, si consiglia la gomma poliuretanica. Questo materiale offre una resistenza all'usura superiore ed è adatto a temperature inferiori a 60°C.
Per gli ambienti chimici più impegnativi vengono utilizzati rivestimenti in fluoropolimero. Il politetrafluoroetilene (PTFE) è rinomato per la sua eccezionale resistenza chimica e può sopportare temperature medie misurate da -30°C a +150°C. Tuttavia, è importante notare che il PTFE non è resistente al trifluoruro di cloro e al difluoruro di ossigeno ad alta temperatura. Un'altra opzione ad alte prestazioni è il perfluoroalcossi (PFA), che supporta anche temperature fino a 150°C. Il PFA è particolarmente adatto per fluidi altamente corrosivi, tra cui acido cloridrico, acido solforico e forti ossidanti. Come regola generale, se si prevede che la temperatura del fluido superi gli 80°C, questo requisito deve essere specificato durante il processo di ordinazione per garantire che venga fornito il corretto rivestimento per alte temperature.
Gli elettrodi sono i sensori che rilevano fisicamente la tensione indotta nel fluido. Come il rivestimento, devono essere accuratamente selezionati in base alle proprietà chimiche del mezzo misurato per prevenire la corrosione e il degrado del segnale. Il JC-090 offre diverse opzioni di elettrodi per coprire un ampio spettro di fluidi industriali.
Per ambienti leggermente corrosivi, come il trattamento standard dell'acqua o soluzioni chimiche deboli, gli elettrodi in acciaio inossidabile 316L forniscono una soluzione economica e affidabile. Quando si ha a che fare con ambienti contenenti forti agenti ossidanti, gli elettrodi Hastelloy C (HC) sono altamente raccomandati grazie alla loro resistenza superiore alla corrosione e all'ossidazione localizzate. Gli elettrodi in titanio (Ti) offrono un'eccellente resistenza in molti ambienti aggressivi, ma non sono resistenti agli acidi riducenti puri a meno che tali acidi non contengano anche agenti ossidanti.
Per alcune delle applicazioni chimiche più estreme vengono utilizzati elettrodi in tantalio (Ta). Il tantalio è altamente inerte ed è resistente a quasi tutti i mezzi chimici, con le notevoli eccezioni dell'acido fluoridrico e dell'acido solforico concentrato. Infine, per applicazioni altamente specializzate, sono disponibili elettrodi in Lega di Platino/Iridio; tuttavia non sono adatti all'uso con acqua regia o sali di ammonio.
Una corretta installazione è fondamentale per ottenere l'elevata precisione e affidabilità che il JIECHUANG JC-090 è progettato per offrire. Il posizionamento fisico del misuratore all'interno della rete di tubazioni, le condizioni del profilo di flusso e le condizioni ambientali svolgono tutti un ruolo significativo nelle prestazioni del dispositivo.
Il JC-090 soddisfa diversi requisiti di installazione attraverso le sue configurazioni di tubazione e inserimento. Il tipo di tubazione utilizza una connessione flangiata standard, conforme alle specifiche della flangia standard GB9119-2000. Ciò garantisce la compatibilità con i sistemi di tubazioni industriali standard e fornisce una connessione sicura e senza perdite. Il tipo di inserimento, che è molto vantaggioso per l'adeguamento di tubazioni esistenti di grande diametro senza la necessità di tagliare il tubo o interrompere completamente il processo, utilizza una connessione filettata. Il tipo di inserimento è progettato con le specifiche della valvola a sfera di DN50, consentendo l'inserimento e la retrazione sicura della sonda del sensore sotto pressione.
Per garantire un profilo di flusso stabile e completamente sviluppato attraverso gli elettrodi di misura, è necessario seguire rigorosamente le regole di installazione specifiche relative ai tratti di tubo diritti. Per le installazioni del tipo a tubazione, è necessario che a monte del contatore sia presente una lunghezza di tubo diritto pari ad almeno 10 volte il diametro nominale (≥ 10DN) e a valle almeno 5 volte il diametro nominale (≥ 5DN). Questo percorso rettilineo riduce al minimo le turbolenze e le distorsioni del flusso causate da valvole, gomiti o pompe situate vicino al punto di misurazione.
Anche la velocità del fluido è un fattore critico. La portata normale dovrebbe idealmente essere leggermente superiore al 50% del campo di fondo scala del misuratore di portata. Per le applicazioni con acqua pulita, la portata ottimale è compresa tra 1,5 e 3 m/s. Se il processo prevede soluzioni soggette a cristallizzazione, si consiglia una portata maggiore, compresa tra 3 e 4 m/s, per evitare accumuli sugli elettrodi e sul rivestimento. Al contrario, per fluidi altamente abrasivi come i fanghi pesanti, è consigliabile una portata inferiore compresa tra 1,0 e 2 m/s per ridurre al minimo l'usura e prolungare la durata del rivestimento. Se la portata naturale dell'impianto scende al di sotto della soglia minima di 0,3 m/s, è opportuno installare un tubo di riduzione per aumentare artificialmente la velocità del fluido attraverso la sezione di misura.
Gli ambienti industriali possono essere difficili ed esporre le apparecchiature a temperature estreme, umidità e polvere. Il JIECHUANG JC-090 è costruito per resistere a queste condizioni, caratterizzato da robusti gradi di protezione conformi agli standard GB4208-84 e IEC529-76. I modelli standard vantano gradi di protezione IP65 e IP67, che li rendono altamente resistenti all'ingresso di polvere e ai getti d'acqua a bassa e alta pressione. Per le applicazioni in cui il sensore può essere temporaneamente o permanentemente immerso, è disponibile un tipo sommergibile con grado di protezione IP68.
Anche la temperatura ambiente circostante il dispositivo deve essere gestita entro i limiti specificati per proteggere i componenti elettronici. Il sensore stesso può funzionare a temperature ambiente comprese tra -40°C e +80°C. Tuttavia, il convertitore (trasmettitore) e i componenti a inserzione hanno un intervallo di temperatura ambiente leggermente più ristretto, compreso tra -25°C e +60°C. Inoltre, l'apparecchiatura è progettata per funzionare in modo affidabile in ambienti con un'umidità relativa compresa tra il 5% e il 95% di umidità relativa. Per le aree pericolose in cui possono essere presenti gas esplosivi, il dispositivo riporta il marchio antideflagrante ExdIIBT4, garantendo un funzionamento sicuro in atmosfere potenzialmente volatili.
Il design robusto, l'elevata precisione e l'ampia gamma di compatibilità dei materiali rendono JIECHUANG JC-090 uno strumento indispensabile in una moltitudine di settori industriali. La sua capacità di misurare fluidi conduttivi senza introdurre cadute di pressione o richiedere parti in movimento gli consente di eccellere in applicazioni in cui altre tecnologie di misurazione potrebbero fallire o richiedere una manutenzione eccessiva.
Nel campo del trattamento delle acque e della gestione delle acque reflue, questi contatori sono fondamentali per monitorare le portate degli affluenti e degli effluenti, controllare il dosaggio dei prodotti chimici per i processi di purificazione e garantire la conformità alle normative sugli scarichi ambientali. La capacità di gestire fluidi con diversi livelli di solidi sospesi li rende ideali per la misurazione di liquami e fanghi grezzi. Negli impianti di lavorazione chimica, la disponibilità di rivestimenti altamente resistenti come PTFE e PFA, combinati con elettrodi specializzati come tantalio o Hastelloy C, consente la misurazione precisa di acidi aggressivi, basi e solventi corrosivi.
L'industria della produzione di alimenti e bevande fa molto affidamento su questi dispositivi per la misurazione igienica di liquidi conduttivi come latte, birra, succhi di frutta e soluzioni cleaning-in-place (CIP). Il tubo di flusso liscio e senza ostacoli garantisce che nessuna particella di cibo rimanga intrappolata, mantenendo rigorosi standard sanitari. Nel settore del petrolio e del gas, sebbene gli idrocarburi puri siano generalmente non conduttivi, questi misuratori vengono spesso utilizzati per misurare il flusso di acqua prodotta, fanghi di perforazione e vari additivi chimici conduttivi utilizzati nei processi di manutenzione e estrazione delle condutture. Inoltre, la tecnologia è altamente efficace nella misurazione di sospensioni liquide-solide complesse, come i liquami pesanti e le paste utilizzate nelle industrie minerarie e di produzione della carta, a condizione che vengano utilizzati rivestimenti e portate adeguati resistenti all'abrasione.
Uno dei vantaggi più significativi derivanti dall'utilizzo del JIECHUANG JC-090 è la drastica riduzione dei requisiti di manutenzione rispetto ai tradizionali dispositivi meccanici di misurazione del flusso. Poiché il misuratore è progettato senza alcuna parte mobile nel flusso, non ci sono cuscinetti che si usurano, turbine che si inceppano a causa dei detriti e nessun collegamento meccanico da calibrare. Questo design intrinsecamente affidabile si traduce in un costo totale di proprietà inferiore, tempi di fermo del processo ridotti e minori requisiti per l'inventario dei pezzi di ricambio.
La manutenzione ordinaria è generalmente limitata alle ispezioni visive periodiche della custodia del trasmettitore, alla verifica dell'integrità dei collegamenti elettrici e all'assicurazione che la tubazione rimanga priva di incrostazioni o blocchi gravi che potrebbero alterare il profilo del flusso. Il display digitale e le interfacce di comunicazione avanzate (RS232, RS485, HART) consentono agli operatori di monitorare continuamente lo stato del dispositivo e di integrare i dati diagnostici direttamente nel sistema di controllo centrale dell'impianto. Fornendo informazioni in tempo reale sulle condizioni del flusso e sullo stato dei dispositivi, il JC-090 consente ai gestori delle strutture di passare da strategie di manutenzione reattive a una gestione operativa proattiva basata sui dati.
Il misuratore di portata elettromagnetico integrato ad alta precisione per acqua JIECHUANG JC-090 rappresenta una soluzione altamente affidabile, precisa e adattabile per le moderne sfide di misurazione dei fluidi. Combinando un design robusto, senza parti in movimento, con un'elaborazione digitale avanzata, un'ampia gamma di materiali resistenti agli agenti chimici e configurazioni di installazione flessibili come i tipi split e ad inserimento, questo dispositivo offre un valore pratico eccezionale in diversi settori industriali. La sua capacità di mantenere una ripetibilità di ±0,1% e di supportare più protocolli di comunicazione lo rende la scelta ideale per i professionisti del trattamento delle acque, della lavorazione chimica, della produzione alimentare e dell'industria pesante che richiedono un monitoraggio preciso e con bassa manutenzione di liquidi e fanghi conduttivi sia in ambienti standard che pericolosi.
