O controle de processos industriais exige constantemente maior precisão e confiabilidade absoluta. Transmissores analógicos legados muitas vezes ficam aquém hoje. Eles simplesmente não possuem a profundidade de diagnóstico e a precisão de linha de base robusta necessárias para ambientes de processos modernos e de alto rendimento. A fabricação moderna exige validação constante de dados para permanecer lucrativa. Quando instrumentos mais antigos oscilam ou falham silenciosamente, as fábricas enfrentam tempos de inatividade inesperados, segurança comprometida e desperdício de materiais dispendiosos. Você precisa de instrumentação capaz de responder. O O Transmissor de Pressão Inteligente de Montagem Direta preenche essa lacuna perfeitamente. Ele combina detecção de alta precisão – muitas vezes atingindo uma precisão de referência notável de ±0,075% – com comunicação digital bidirecional por meio do protocolo HART. Este guia avalia especificações técnicas críticas, realidades práticas de integração e critérios rigorosos de aquisição. Você aprenderá exatamente como atualizar a instrumentação da sua planta para obter rendimento máximo e estabilidade a longo prazo.
Precisão vs. Realidade: Uma precisão de referência de ±0,075% fornece uma precisão de linha de base excepcional, mas o Erro Total Provável (TPE) deve ser calculado para levar em conta o desvio de temperatura e a pressão estática do mundo real.
Vantagem do protocolo: O protocolo HART sobrepõe diagnósticos digitais à fiação de 4-20 mA existente, permitindo configuração remota sem revisão da infraestrutura.
Seleção de material: Os diafragmas de aço inoxidável 316L são padrão, mas o meio específico da aplicação determina se são necessários sensores de silício monocristalino ou de capacitância.
Contexto de montagem: As arquiteturas de montagem direta reduzem os pontos de vazamento, eliminando as linhas de impulso, embora as variações de montagem embutida sejam críticas para meios altamente viscosos ou cristalizantes.
O controle rígido do processo está diretamente correlacionado à redução do desperdício de material. Uma precisão de linha de base de ±0,075% fornece aos operadores uma visibilidade confiável, minuto a minuto, das condições da tubulação. Ao medir variações de pressão com precisão, você controla perfeitamente as taxas de fluxo e a consistência do lote. A melhor consistência do produto elimina lotes fora das especificações. Instalações que utilizam dispositivos de alta precisão apresentam melhorias imediatas no rendimento geral. Leituras precisas de pressão evitam eventos de sobrepressurização. Eles também estabilizam reações químicas sensíveis. Em última análise, a precisão superior transforma a medição bruta em lucratividade mensurável.
As fábricas modernas devem m
A atualização da tecnologia da planta muitas vezes implica enormes gastos de capital. No entanto, você não precisa remover o cabeamento legado de 4-20mA. Transmissores inteligentes que utilizam o protocolo HART se comunicam exatamente pelos mesmos fios. Você simplesmente substitui o dispositivo de campo. A infra-estrutura de cobre existente permanece intocada. Essa compatibilidade com versões anteriores maximiza o ROI na arquitetura atual da sua planta. Você obtém diagnósticos digitais de ponta enquanto preserva décadas de investimentos em fiação física. Oferece o caminho mais rápido para a modernização.
HART significa Transdutor Remoto Endereçável em Rodovia. Ele utiliza Frequency Shift Keying (FSK) baseado no padrão de telecomunicações Bell 202. O FSK sobrepõe um sinal digital de baixo nível diretamente na corrente analógica padrão de 4-20mA. O sinal analógico transporta a medição da pressão primária. O sinal digital carrega o status do dispositivo e variáveis secundárias. Esses dois sinais viajam simultaneamente. Como a média do sinal digital é zero, ele nunca interfere na malha de controle analógico. Seu DCS recebe dados de pressão em tempo real, juntamente com insights de diagnóstico profundos.
A manutenção em campo costumava exigir presença física. O protocolo HART elimina esta necessidade. Os operadores configuram dispositivos diretamente da sala de controle centralizada. Você também pode conectar um comunicador portátil em qualquer lugar ao longo do circuito. Os recursos remotos incluem:
Ajustes de zero e amplitude: reorganize o dispositivo instantaneamente sem aplicar pressão física.
Teste de loop: Force a saída analógica para valores mA específicos para verificar a escala DCS.
Verificação de integridade: leia códigos de erro ativos e sinalizadores de diagnóstico internos.
Etiquetagem: atribua números de etiquetas digitais a dispositivos físicos para facilitar o rastreamento de ativos.
Dispositivos inteligentes raramente medem apenas uma coisa. Freqüentemente, eles relatam variáveis secundárias simultaneamente. Por exemplo, a temperatura do sensor é monitorada continuamente para compensar o desvio térmico. O HART permite que o transmissor reporte essa temperatura interna ao sistema host. Esses dados secundários fornecem um contexto crítico. Um aumento repentino na temperatura do sensor pode indicar falha no isolamento do tubo. Também pode alertar sobre um processo perigoso de reação exotérmica. Relatórios multivariáveis transformam um simples nó de pressão em um monitor de processo abrangente.
Recurso |
Padrão 4-20mA |
Sobreposição do protocolo HART |
|---|---|---|
Direção do sinal |
Unidirecional (dispositivo para host) |
Bidirecional (bidirecional) |
Método de configuração |
Botões/mostradores físicos |
Remoto via DCS ou portátil |
Canais de dados |
Variável única (pressão) |
Múltiplo (pressão, temperatura, status) |
Fiação necessária |
Par trançado padrão |
Par trançado padrão (reutilizado) |
O núcleo de qualquer transmissor é o seu elemento sensor. Você deve comparar as tecnologias cuidadosamente. Sensores de silício monocristalino dominam os designs modernos. Eles fornecem proteção superior contra sobrepressão e notável estabilidade a longo prazo. O silício resiste inerentemente à fadiga mecânica. Por outro lado, os sensores capacitivos são excelentes em faixas de pressão de tiragem extremamente baixas. No entanto, os projetos de capacitância às vezes enfrentam picos repentinos de sobrepressão.
A seleção do material define a compatibilidade química. Aplicações gerais requerem diafragmas de aço inoxidável 316L. Resiste à água básica, vapor e produtos químicos suaves. Ambientes altamente corrosivos exigem metais exóticos. Você precisará do Hastelloy C-276 para cloretos agressivos ou gás ácido (H2S). O tântalo torna-se obrigatório para ácidos agressivos como o ácido clorídrico ou sulfúrico. Selecionar o material molhado errado garante falhas catastróficas.
Melhores Práticas: Consulte sempre as tabelas de compatibilidade química. Combine o material do diafragma com o fluido do processo específico, levando em consideração a temperatura operacional.
Não compre apenas com base nas especificações do título. Uma precisão de referência de '±0,075%' representa apenas condições de laboratório. Mede o desempenho à temperatura ambiente sem pressão estática. As plantas reais operam sob condições adversas. Você deve calcular o erro total provável (TPE). O TPE influencia os efeitos da temperatura ambiente, os impactos da pressão estática e a estabilidade a longo prazo.
As oscilações de temperatura alteram a densidade do fluido e as dimensões do alojamento do sensor. A alta pressão estática da linha distorce as leituras diferenciais. A deriva de longo prazo se acumula ao longo de 5 a 10 anos. Um dispositivo que reivindica 0,075% pode operar realisticamente com 0,5% de TPE em campo. Sempre peça aos fornecedores ferramentas de cálculo de TPE. Avalie os instrumentos com base no desempenho instalado e não no marketing de catálogo.
Os ambientes industriais apresentam graves riscos de explosão. As verificações de conformidade não são negociáveis. Para atmosferas explosivas, verifique as certificações ATEX e IECEx. Geralmente você escolhe entre designs intrinsecamente seguros (Ex i) ou à prova de chamas (Ex d). Dispositivos intrinsecamente seguros limitam a energia elétrica. Os gabinetes à prova de chamas contêm explosões internas com segurança.
Indústrias específicas exigem certificações rigorosas de nicho. O serviço nuclear exige padrões rigorosos do IEEE. Esses dispositivos sobrevivem a radiações extremas e eventos sísmicos. Aplicações higiênicas, como laticínios ou produtos farmacêuticos, exigem aprovações sanitárias EHEDG ou 3-A. Isso garante que o dispositivo não abrigue bactérias e resista a procedimentos agressivos de limpeza no local (CIP).
Erro comum: Instalar um transmissor de uso geral em uma área perigosa Classe I, Div 1. Isso viola os códigos de segurança e anula o seguro das instalações.

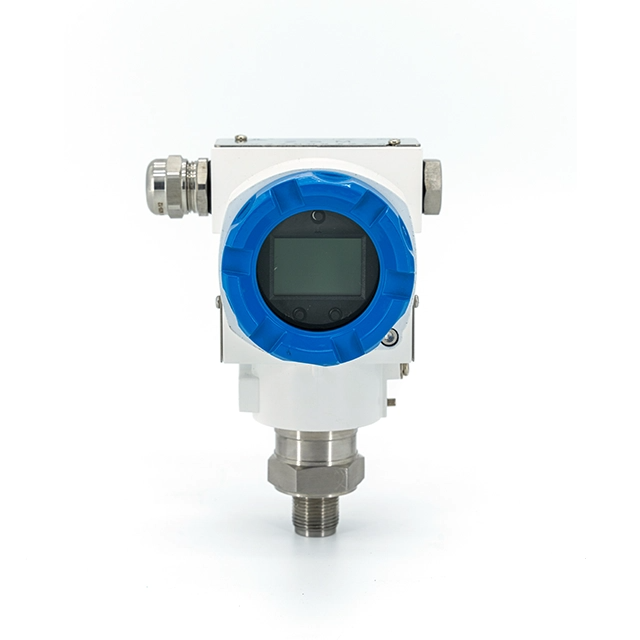

Arquiteturas padrão de montagem direta rosqueiam ou aparafusam diretamente na tubulação do processo. Este projeto é mais adequado para gases, líquidos limpos e vapores padrão. Reduz deliberadamente a necessidade de tubulações de impulso longas. As linhas de impulso historicamente criam grandes problemas. Eles freqüentemente congelam no inverno. Eles ficam obstruídos com partículas. Eles introduzem dezenas de possíveis pontos de vazamento em cada junta roscada. A montagem direta elimina essas vulnerabilidades. Você minimiza os riscos de congelamento e reduz drasticamente os pontos de manutenção.
Os coletores padrão possuem pequenas cavidades. Fluidos limpos passam facilmente. A mídia viscosa não. Se você medir petróleo bruto pesado, polpa de papel ou produtos químicos de polimerização, uma conexão padrão falhará rapidamente. A cavidade fica obstruída, tornando o sensor cego. Variações de montagem embutida são estritamente necessárias aqui. O diafragma de detecção fica perfeitamente nivelado com a parede interna do tubo. Nada se acumula. As montagens embutidas também são obrigatórias em aplicações de qualidade alimentar para evitar o crescimento bacteriano nas pernas mortas.
A montagem direta coloca os delicados componentes eletrônicos diretamente na linha de processo. Você deve abordar os riscos físicos. Tubos com forte vibração quebram placas eletrônicas internas com o tempo. Linhas de alta temperatura aquecem o circuito do transmissor. Se não for possível usar selos capilares remotos, é preciso inovar. Use designs de suporte robustos e resistentes à vibração. Implemente tubulações isoladas ou torres de resfriamento para dissipar o calor. Alguns centímetros de impasse vertical podem reduzir as temperaturas em cinquenta graus. Nunca monte o monitor voltado para cima onde possa acumular chuva corrosiva ou poeira pesada.
Adquirir o melhor hardware significa pouco se ele não puder se comunicar com o seu sistema. Verifique antecipadamente a compatibilidade do ecossistema. O O transmissor de pressão inteligente de montagem direta deve integrar-se perfeitamente à sua infraestrutura existente. Isso inclui seu Sistema de Controle Distribuído (DCS), Controladores Lógicos Programáveis (PLC) e Software de Gerenciamento de Ativos (AMS). Certifique-se de que o fornecedor forneça arquivos atuais do descritor de dispositivo (DD). Sem os arquivos DD corretos, seu sistema host não poderá decifrar os diagnósticos HART. Solicite relatórios de testes de integração específicos para sua marca AMS.
As paradas de fábrica ocorrem em cronogramas implacáveis. Você não pode permitir instrumentação tardia. Avalie rigorosamente os prazos de entrega do fornecedor. Os transmissores 316L padrão geralmente são enviados rapidamente. Configurações especializadas demoram muito mais. Flanges não padronizados requerem usinagem personalizada. Fluidos de enchimento específicos, como Halocarbon inerte para serviço com oxigênio, exigem montagem especializada em sala limpa. Garantias de entrega segura para itens personalizados muito antes de programar o encerramento da sua fábrica.
Especificar um instrumento de alto desempenho requer olhar muito além da afirmação de precisão de ±0,075%. A verdadeira confiabilidade do processo decorre da compreensão de como a tecnologia interage com as duras realidades da planta. A transição de dispositivos inteligentes analógicos para digitais garante o futuro de suas instalações.
Calcule a realidade do campo: sempre avalie os instrumentos com base no erro total provável (TPE) em vez da precisão de referência isolada.
Aproveite o diagnóstico: Utilize o protocolo HART para mudar da solução de problemas reativa para o gerenciamento remoto e proativo de ativos.
Combine a montagem: Selecione montagens diretas padrão para eliminar linhas de impulso problemáticas, mas gire para montagens embutidas para meios viscosos ou sanitários.
Verifique ecossistemas: garanta que os arquivos DD do fornecedor se integrem perfeitamente às suas plataformas DCS e AMS específicas.
É altamente recomendável uma implantação piloto localizada. Instale primeiro alguns dispositivos inteligentes em um loop não crítico. Valide a integridade da comunicação HART. Monitore a estabilidade do sensor nas condições reais da planta. Depois de provar a lógica de integração, prossiga com confiança com uma implementação em toda a instalação.
R: O padrão 4-20mA é puramente um sinal analógico unidirecional. Ele envia apenas uma única variável de processo para o sistema de controle. O protocolo HART adiciona uma camada de comunicação digital bidirecional sobreposta ao mesmo fio. Essa camada digital permite que os operadores
R: A estabilidade do sensor a longo prazo geralmente se estende por até 10 anos, reduzindo drasticamente o desvio real do dispositivo. No entanto, a estabilidade não dita a sua programação. Órgãos reguladores, programas internos de qualidade ou protocolos rígidos de conformidade de segurança determinam, em última análise, intervalos de calibração obrigatórios. Você deve verificar e calibrar com base nas regras do setor (como padrões ISO ou mandatos API), independentemente da estabilidade do transmissor.
R: As montagens embutidas são obrigatórias ao medir meios difíceis. Se o seu fluido for altamente viscoso, propenso a cristalizar ou polimerizar facilmente, as cavidades padrão obstruirão rapidamente. As montagens embutidas mantêm o diafragma nivelado contra a parede do tubo, evitando acúmulos. Eles também são necessários em aplicações sanitárias e de qualidade alimentar para eliminar pernas mortas onde bactérias nocivas poderiam se reproduzir.
