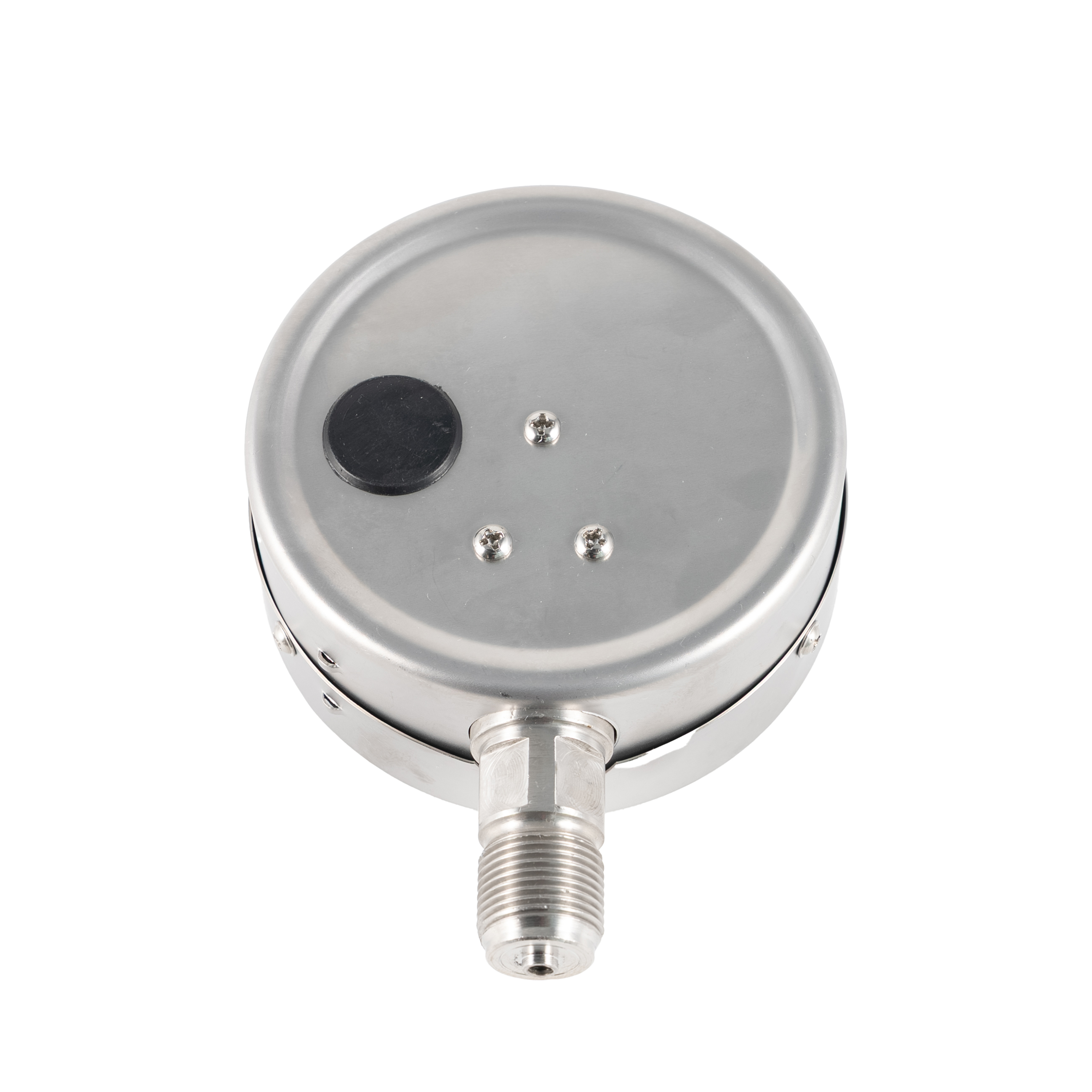

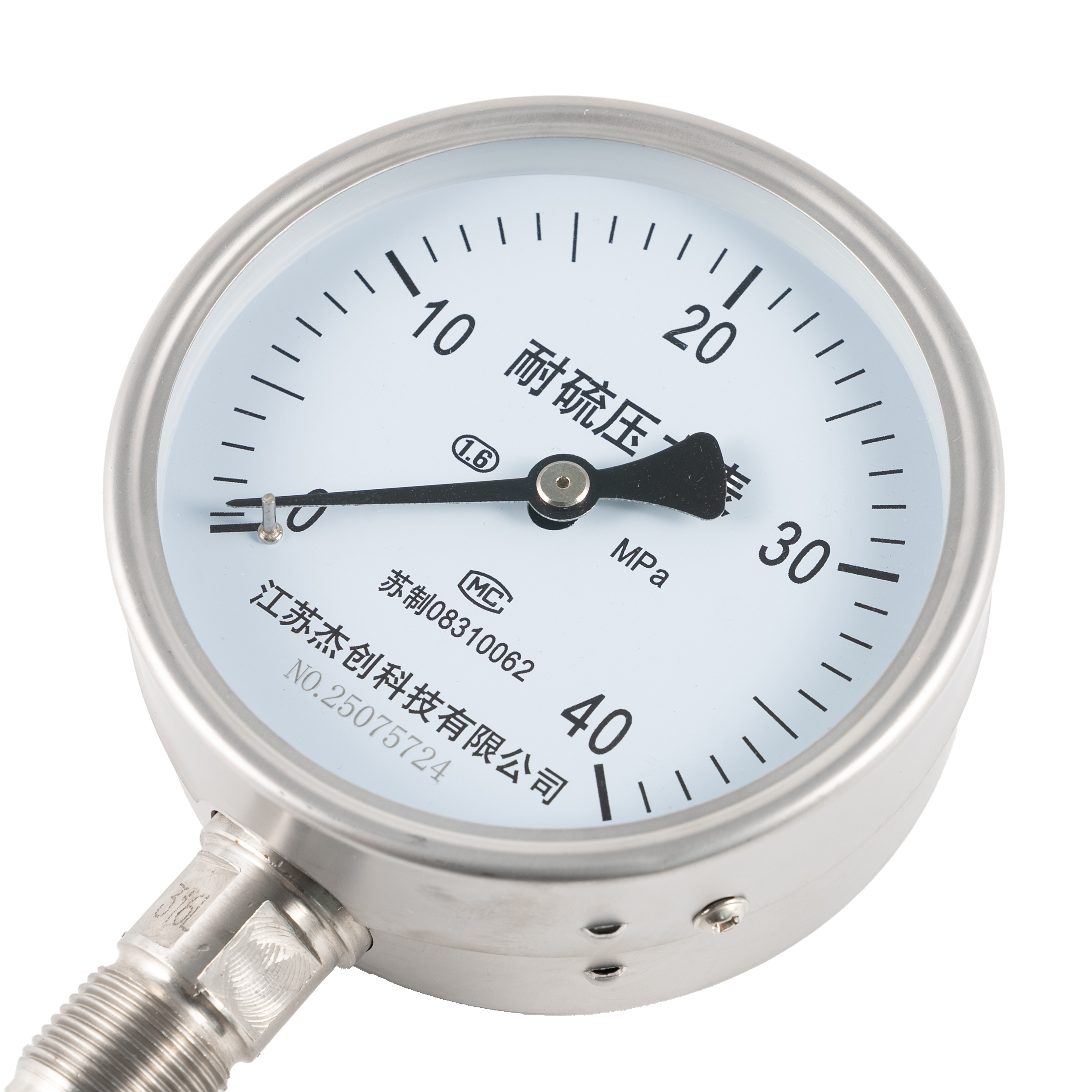

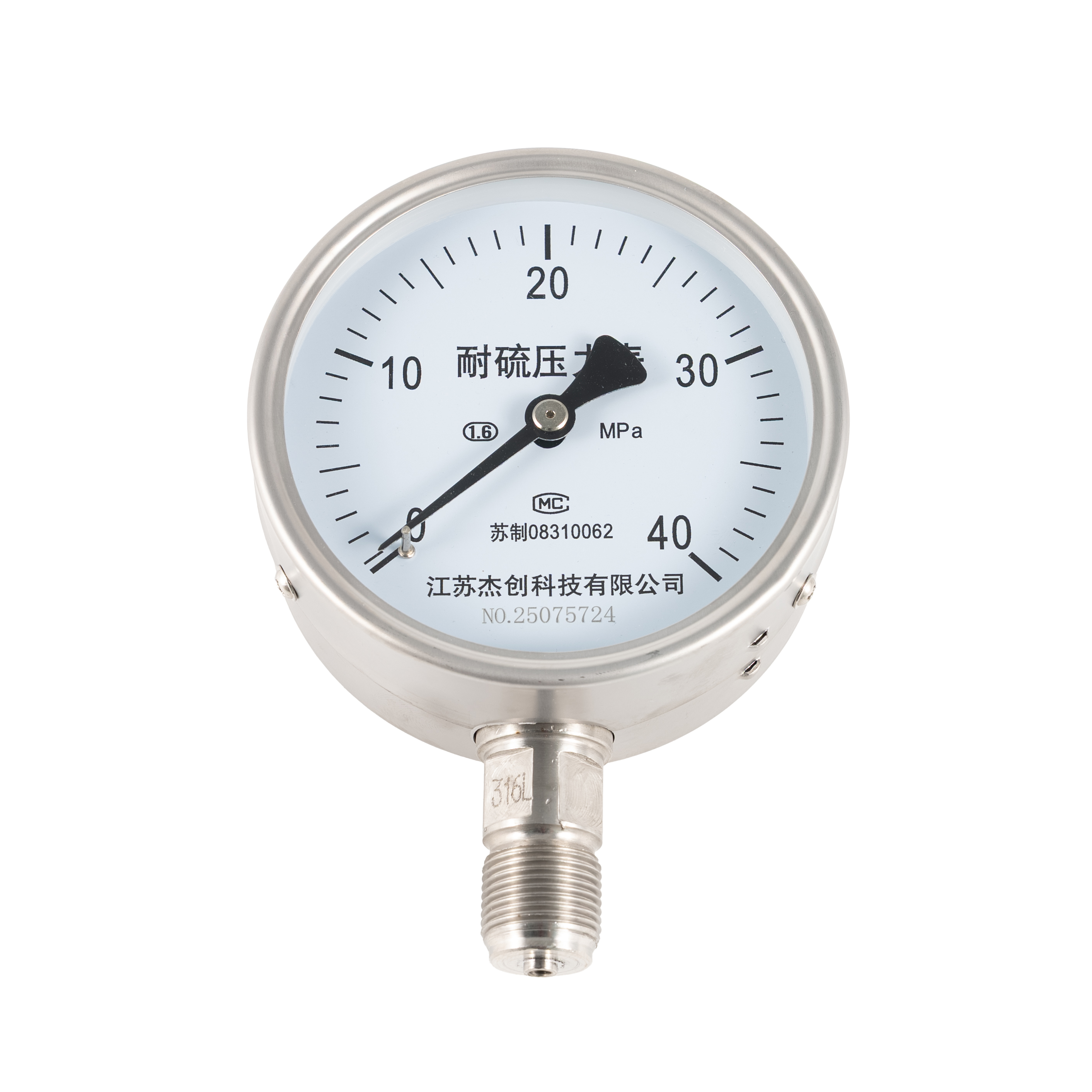

Présentation du produit
Les manomètres résistants au soufre sont largement utilisés dans les industries pétrolières, chimiques et autres ; capable de mesurer la pression positive, la pression négative ou la pression positive/négative de divers fluides contenant du sulfure d'hydrogène, de l'acide phosphorique, etc. dans des environnements présentant une résistance élevée à la corrosion ou des exigences strictes en matière d'hygiène des processus.
Principe structurel
Les manomètres résistants au soufre se composent d'un système de guidage de pression (y compris les joints, les tubes de Bourdon, les vis d'étranglement, etc.), d'
un mécanisme de transmission à engrenages, d'un dispositif indicateur (pointeur et cadran) et d'un boîtier (y compris le boîtier, le couvercle, la lentille, etc.), la jauge convertit la déformation élastique de son élément sensible - le tube de Bourdon - en mouvement de rotation via le mécanisme de transmission du mouvement, entraînant la déviation du pointeur pour afficher la pression.
Principaux paramètres techniques
| d'article | Paramètre |
|---|---|
| Diamètre nominal | Φ60 / Φ100 / Φ150 |
| Pression de travail | La charge statique utilise 3/4 de la limite supérieure de mesure La charge alternative utilise jusqu'à 2/3 de la limite supérieure de mesure La pression à court terme utilise jusqu'à la limite supérieure de mesure |
| Fil de connexion | M14x1,5 , M20x1,5 , etc. |
| Plage de mesure | -0,1 ~ 0 ~ 0,06 ~ 60MPa |
| Niveau de précision | Niveau 1.0, niveau 1.6, niveau 2.5 |
| Température ambiante | -40~70°C |
| Humidité ambiante | ≤ 85% |
| Tube de Bourdon | SUS304, SUS316L (facultatif) |
| Matériau du connecteur | SUS304, SUS316L (facultatif) |
| Méthode de soudage | Soudage à l'arc sous argon |
| Mouvement | SUS304 |
| Couverture | SUS304 |
| Verre à instruments | Verre trempé, verre ordinaire |
Guide de l'utilisateur
1. Dans les environnements présentant des changements brusques de pression ou des vibrations et pulsations, des dispositifs de protection doivent être installés.
2. Lors de l'installation ou du démontage, n'appliquez pas de couple sur le boîtier de l'instrument à la main ; utilisez des clés professionnelles pour l’installation.
3. Pour mesurer l'oxygène, l'acétylène ou d'autres gaz inflammables, des manomètres sans huile doivent être sélectionnés.
4. Les manomètres à ammoniac conviennent pour mesurer la pression positive, la pression négative ou la pression positive/négative de fluides non explosifs, non cristallins et non corrosifs pour l'acier au carbone de haute qualité, l'acier inoxydable et la soudure étain-plomb.
5. Les manomètres doivent être installés horizontalement ou verticalement.
6. Pour mesurer des milieux explosifs, cristallisables, solidifiables ou résistants à la corrosion, sélectionnez les instruments de mesure des milieux spéciaux Jiechuang.
7. La température ambiante de fonctionnement normale est de -40 ℃ ~ + 70 ℃, l'humidité relative ne dépassant pas 85 %.
8. Les manomètres résistants au soufre, aux acides, aux alcalis et à la température conviennent pour mesurer la pression positive, la pression négative ou la pression positive/négative de divers milieux corrosifs.
