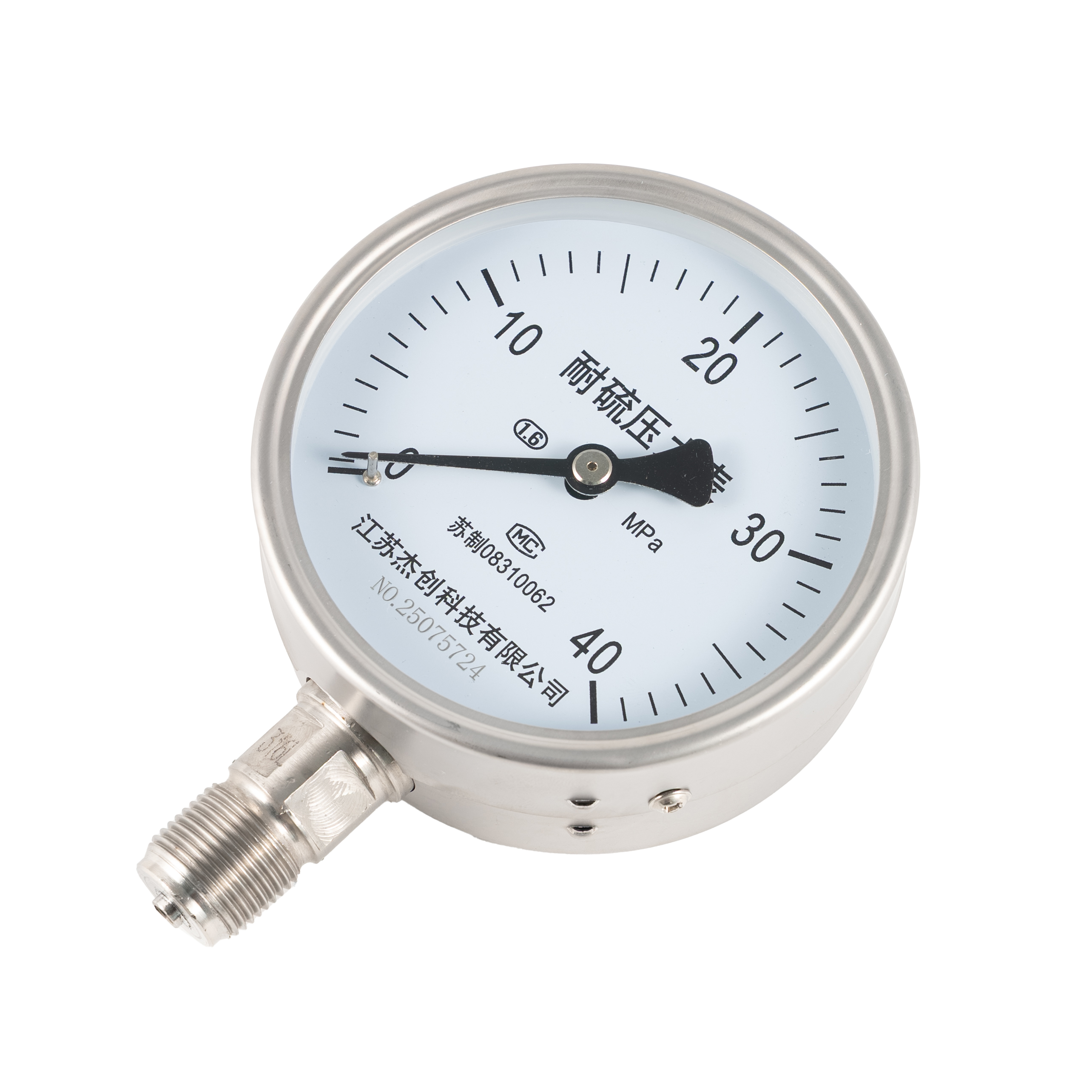

Product Overview
Gauges sulphuris resistentia late adhibentur in petrolei, chemica, aliisque industriis; idoneus metiendi pressionem positivam, pressuram negativam, vel positivum/negativum pressionis variorum instrumentorum fluidorum continentium hydrogenii sulfides, acidum phosphoricum, etc. in ambitibus cum magno resistentiae corrosio vel hygiene exigentiis processibus strictioribus.
Principium structuralis
Gauges pressionis resistentes constant pressionis systematis (including compages, fistulae Burdonii, cochlearum suffocationis, etc.),
mechanismum transmissionis calces, indicans machinam (monstratorem et dial), et habitationem (inclusa causa, operculum, lens, etc.), coniectura vertit deformationem elasticam motus elastici, metolosmum Burdonense, punctum transmissionis meto- rismi in motu gyratorii. deflectentem ad ostentationem pressura.
Pelagus Technical Parametri
| Item | Parameter |
|---|---|

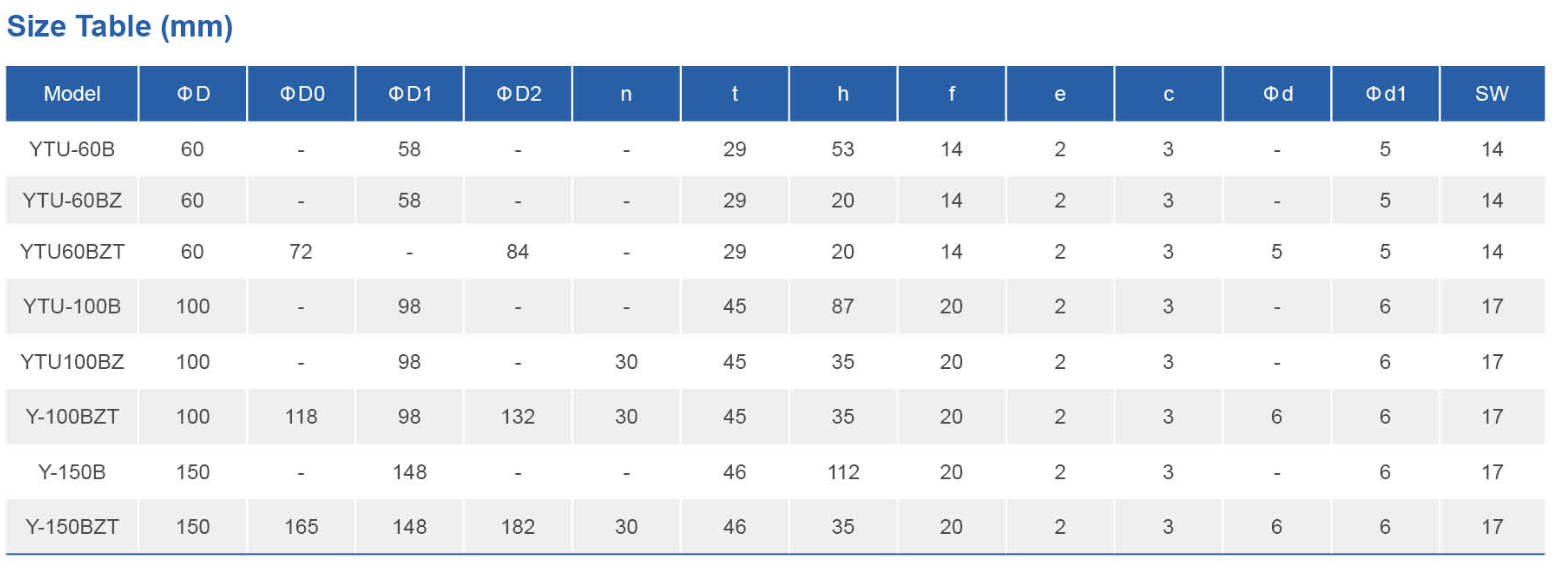

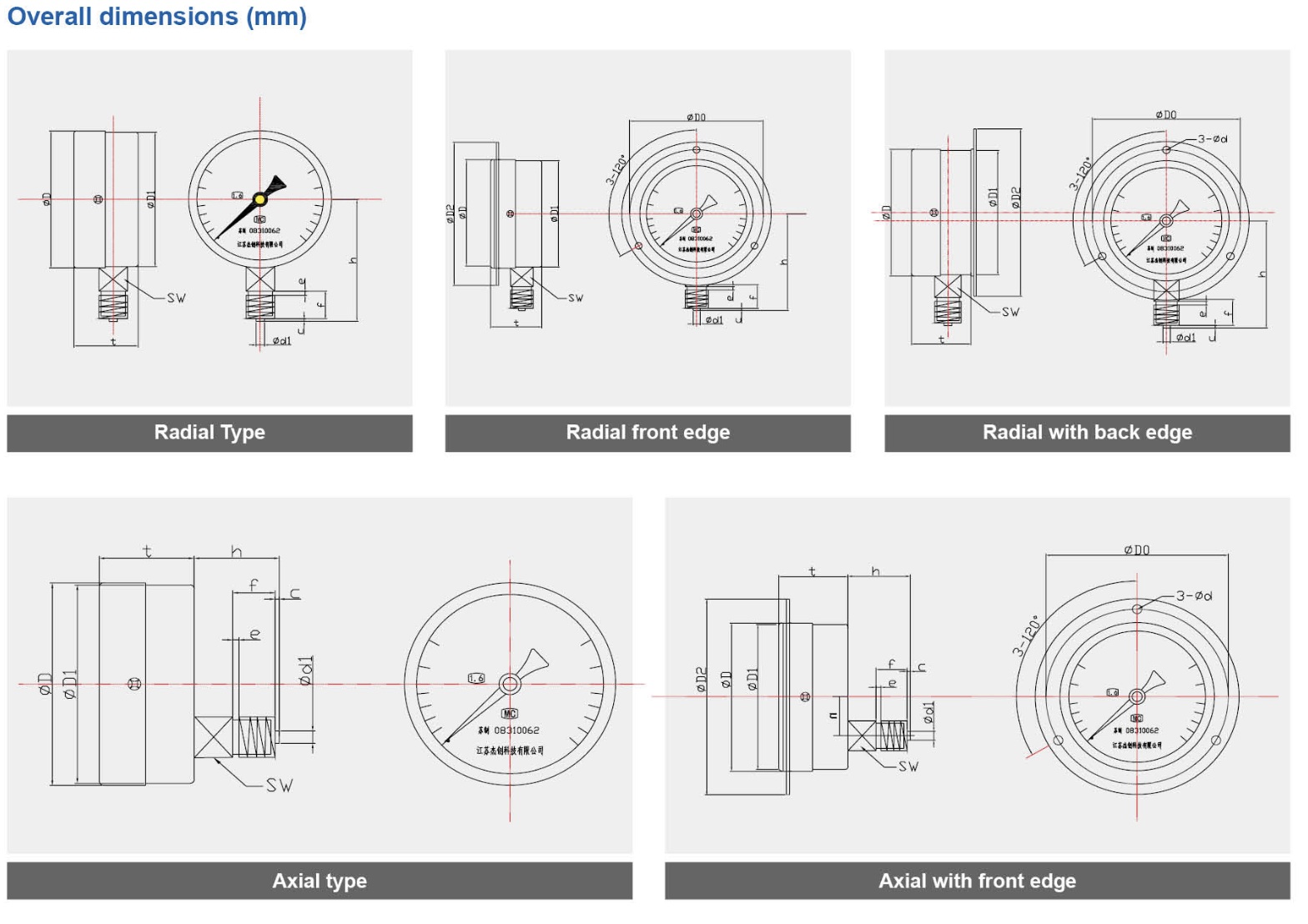

| Nominal diameter | Φ60 / Φ100 / Φ150 |
| pressura opus | Static onus utitur 3/4 limitis superioris mensurae Alternating oneris utitur usque ad 2/3 superioris limitis mensurae Brevis terminus pressus utitur usque ad terminum superiorem mensurae. |

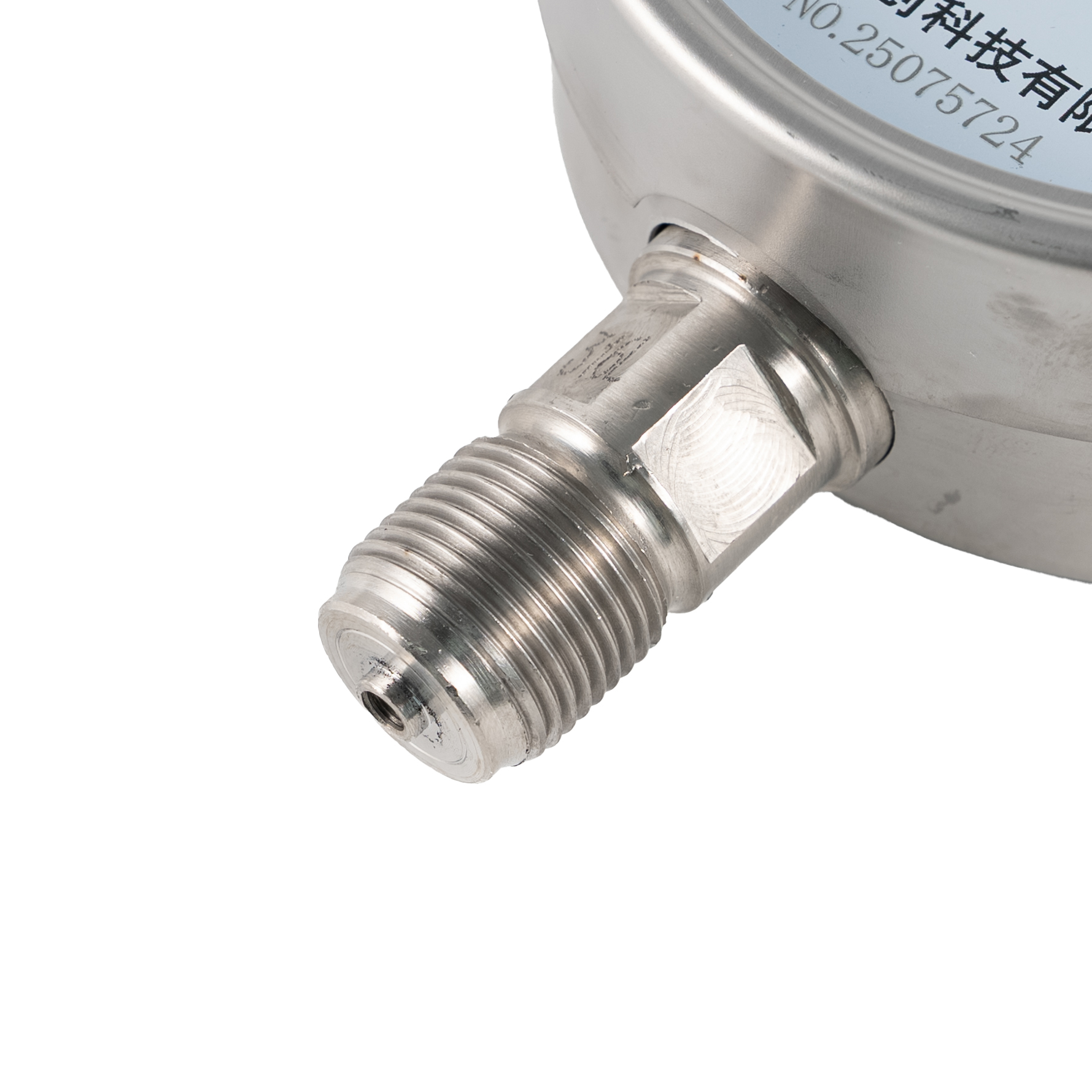

| Connection filum | M14 x1.5, M20x 1.5, etc. |

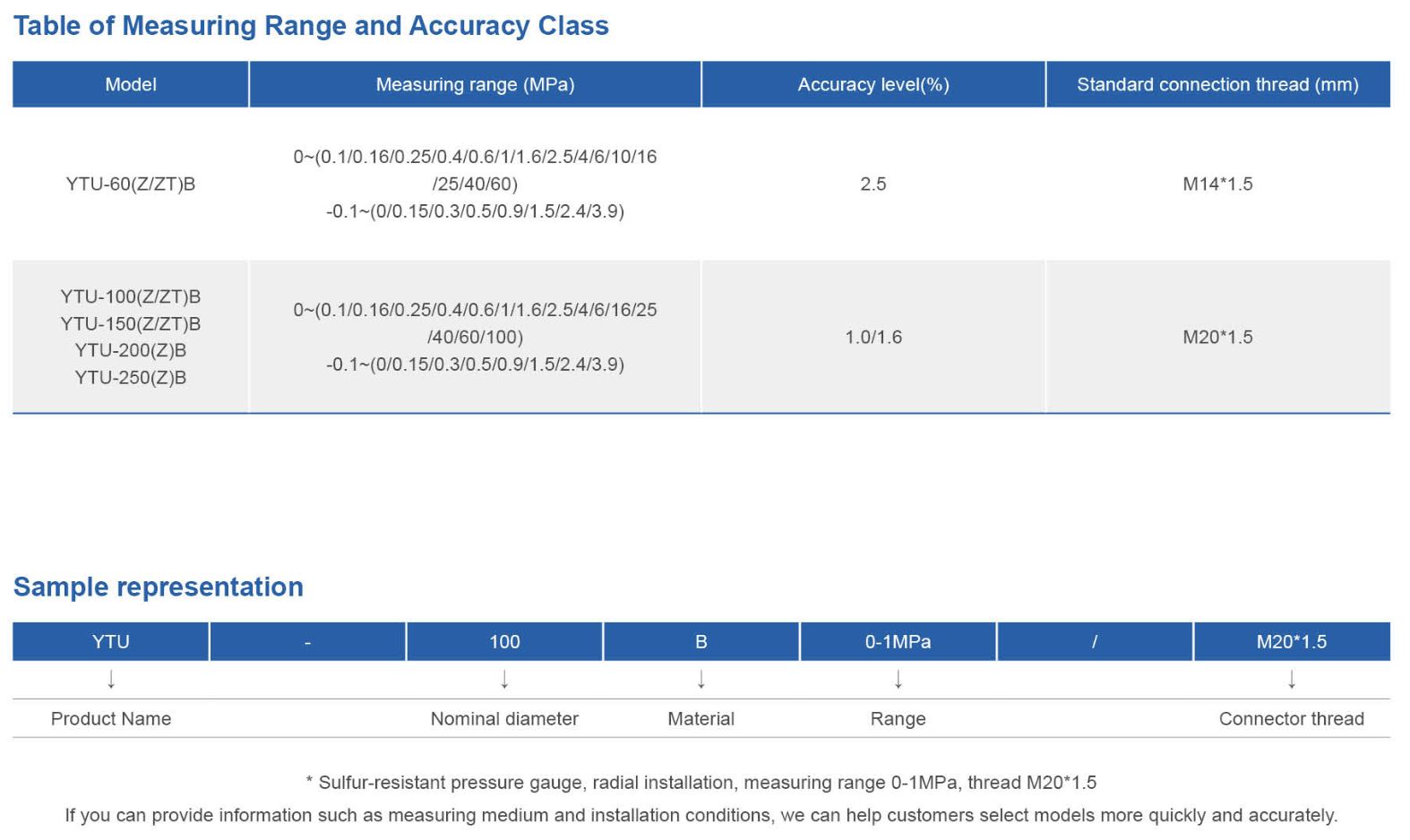

| Mensuratio range | -0.1~0~0.06~60MPa |
| Sagaciter gradu | 1.0 level, 1.6 level, 2.5 level |
| Ambiens temperatus | -40~70°C |
| Ambiens humiditas | ≤ LXXXV% |
| Burdon tube | SUS304, SUS316L (libitum) |
| Materia Connector | SUS304, SUS316L (libitum) |
| modus welding | Argon arcus glutino |
| Motus | SUS304 |
| Cover | SUS304 |
| Instrumentum vitreum | Vitrum temperatum, vitrum ordinarium |
User Guide
1. In ambitu cum subita pressione mutationes vel vibrationes et pulsus, tutelae machinis institui debent.
2. Durante institutione vel disconventui, non valent torques instrumenti habitationi per manus; utere ad institutionem professionalis extorquet.
3. Ad oxygenium, acetylenum vel alios vapores flammabiles, oleum liberum pressiones gauges metiendi sunt eligendae.
4. Ammonia pressionis gaugiae aptae sunt ad pressionem positivam metiendam, pressionem negativam vel positivi/negativam pressionis instrumentorum fluidorum quae non explosivae, non crystallinae, et non mordax ad qualitatem carbunculi, chalybis immaculati, et solida plumbi plumbi.
5. Pressura gauges institui debet vel perpendiculariter.
6. Pro mensurae explosivae, crystallizabiles, solidifiabiles, vel instrumentorum corrosio-resistentium, selectis instrumentis specialibus Jiechuang instrumentis metiendis.
7. Normalis caloris ambientium operans est 40℃~+70℃, humiditas relativa non excedens 85%.
8. Sulphur reluctans, acido-reluctans, alkali-repugnans, pressionis temperatus-reluctans gauges aptae sunt ad pressionem positivam metiendam, pressionem negativam vel affirmativam/negativam variarum instrumentorum corrosivorum.
