Introducción del producto

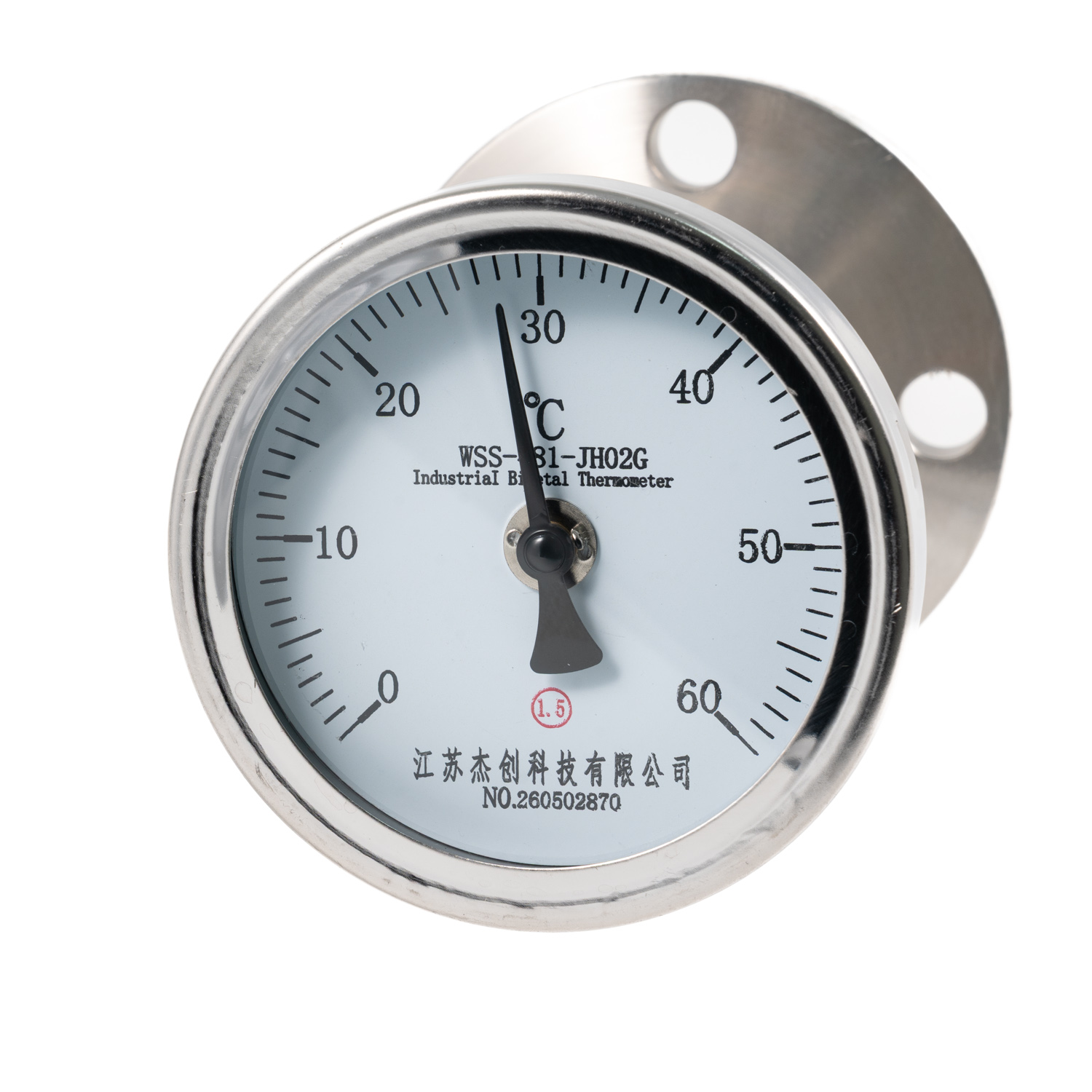

El termómetro bimetálico con brida WSS-481-JH02G es un instrumento mecánico de medición de temperatura diseñado para la indicación directa de temperatura local en procesos industriales.
Utiliza un elemento sensor bimetálico helicoidal para convertir los cambios de temperatura en movimiento mecánico del puntero. No se requiere fuente de alimentación externa, batería ni cableado eléctrico.

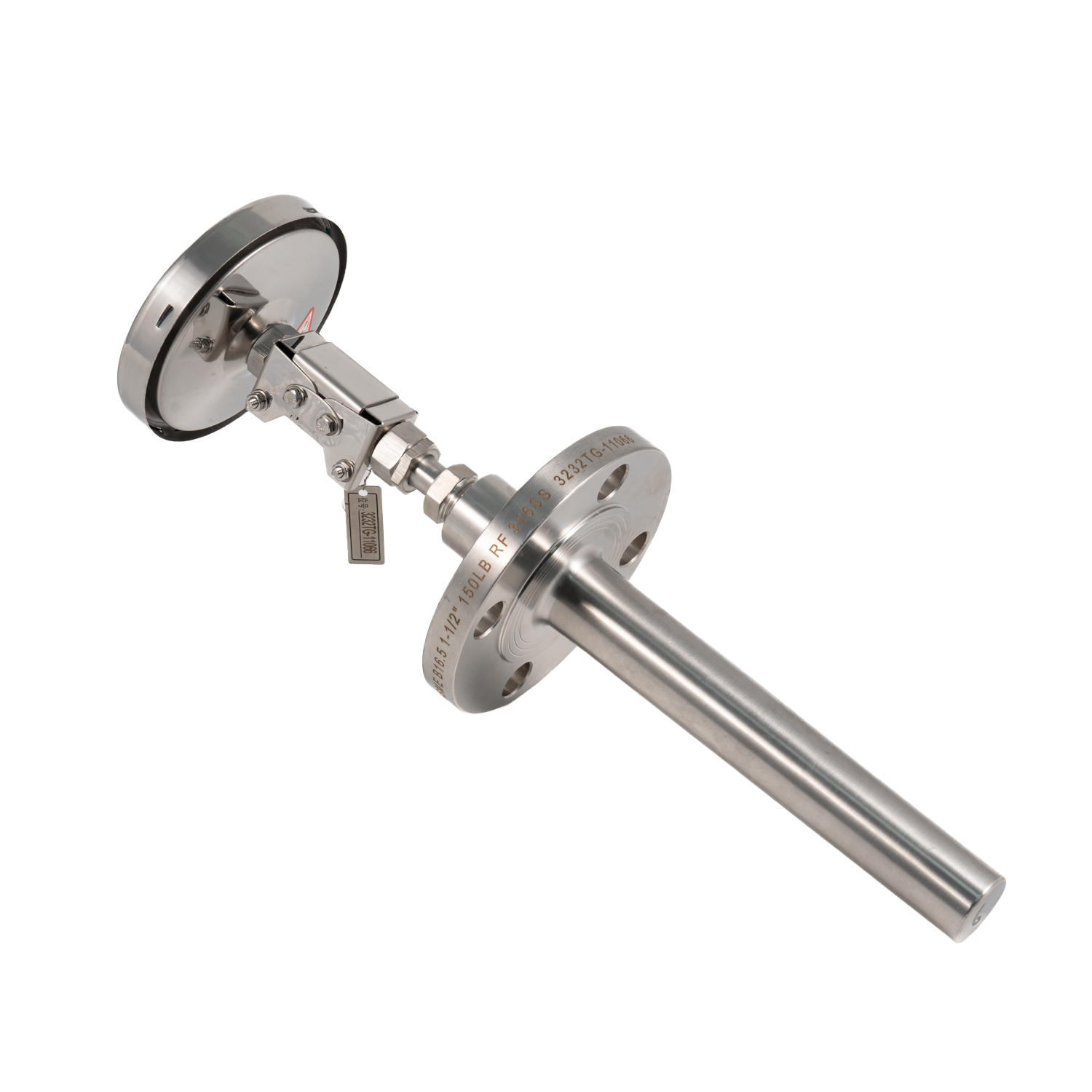

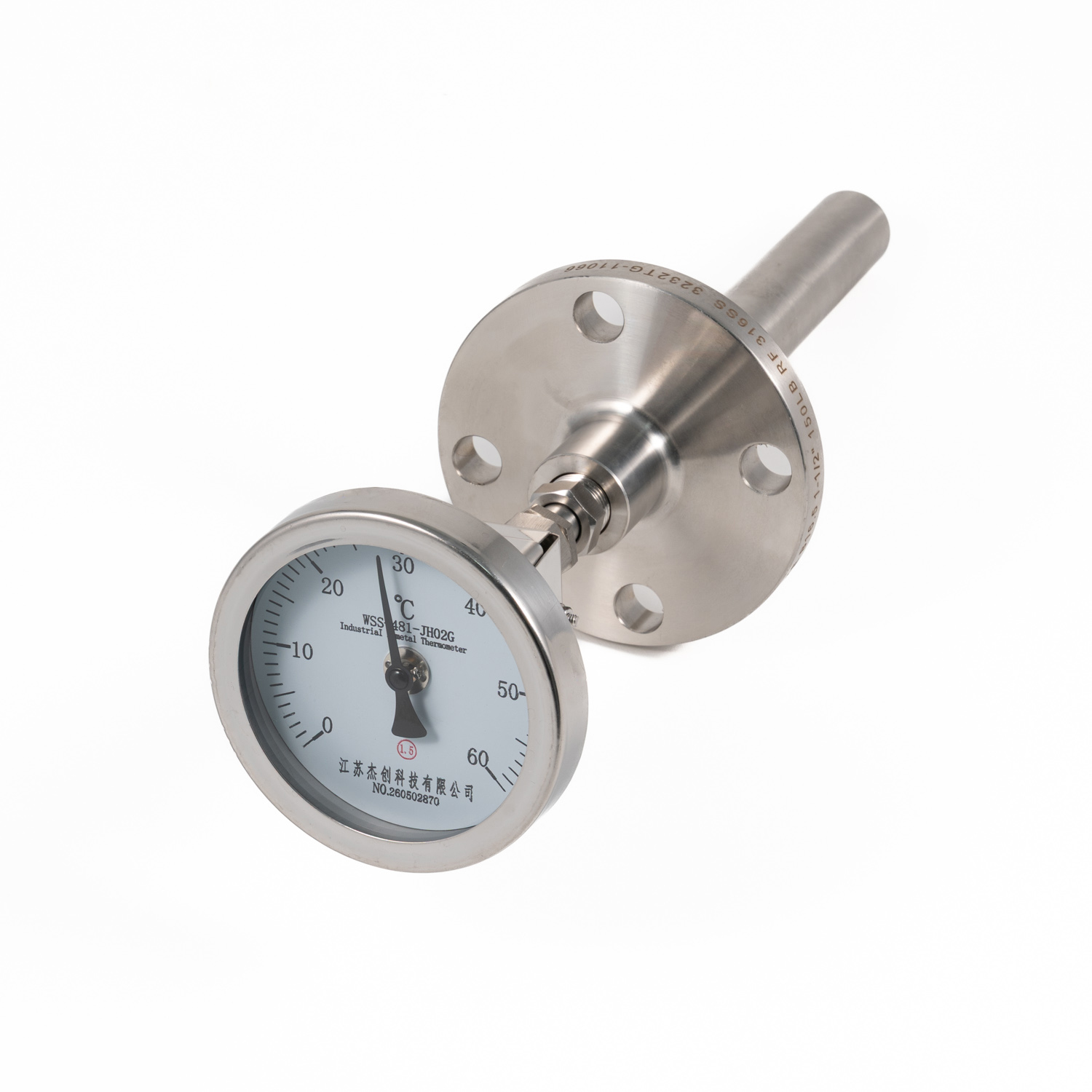

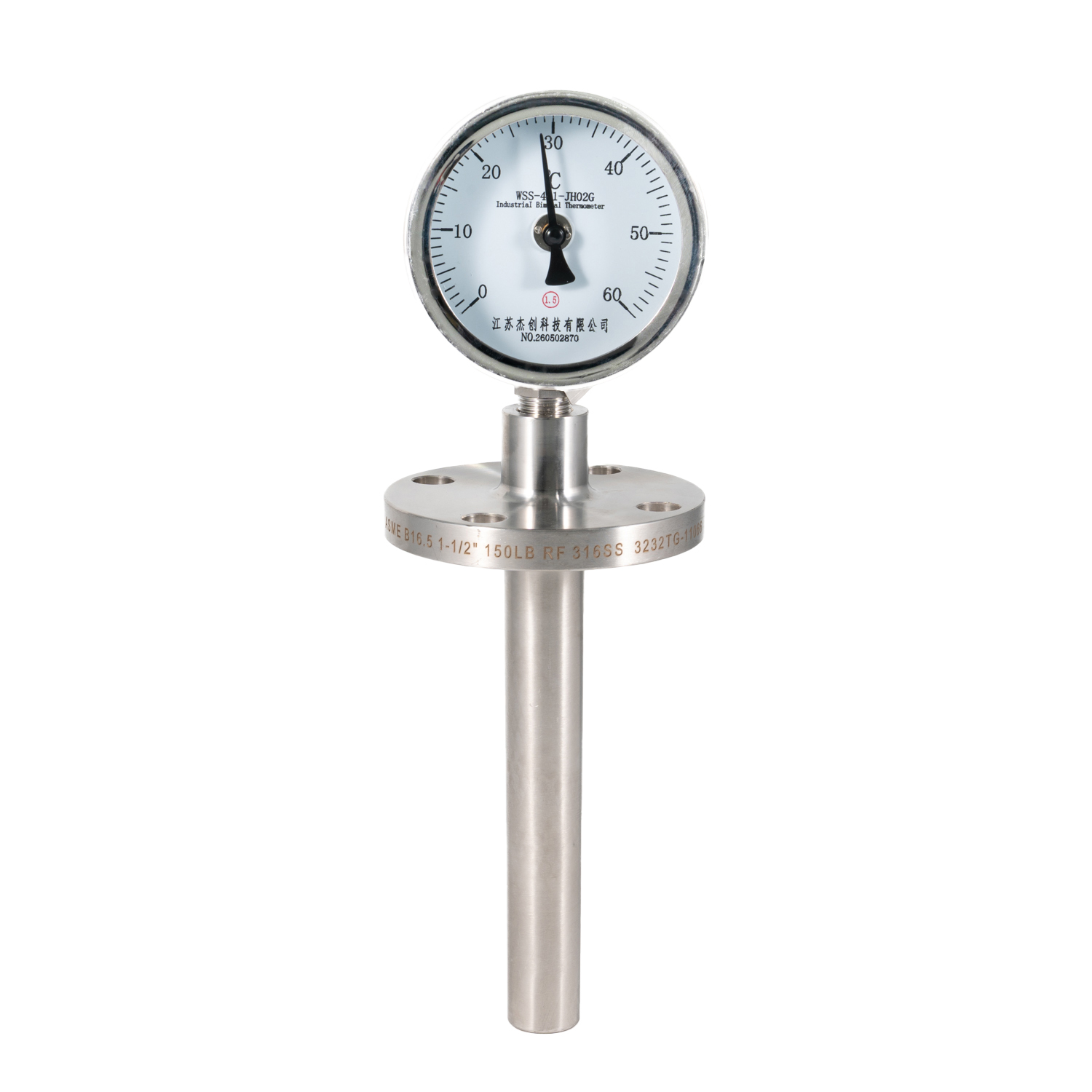

Este modelo está equipado con un termopozo de acero inoxidable JH02G 316 personalizado con una brida RF Clase 150 de 1-1/2' (DN40) . El termopozo proporciona protección mecánica para la sonda de detección y separa el termómetro del medio del proceso.

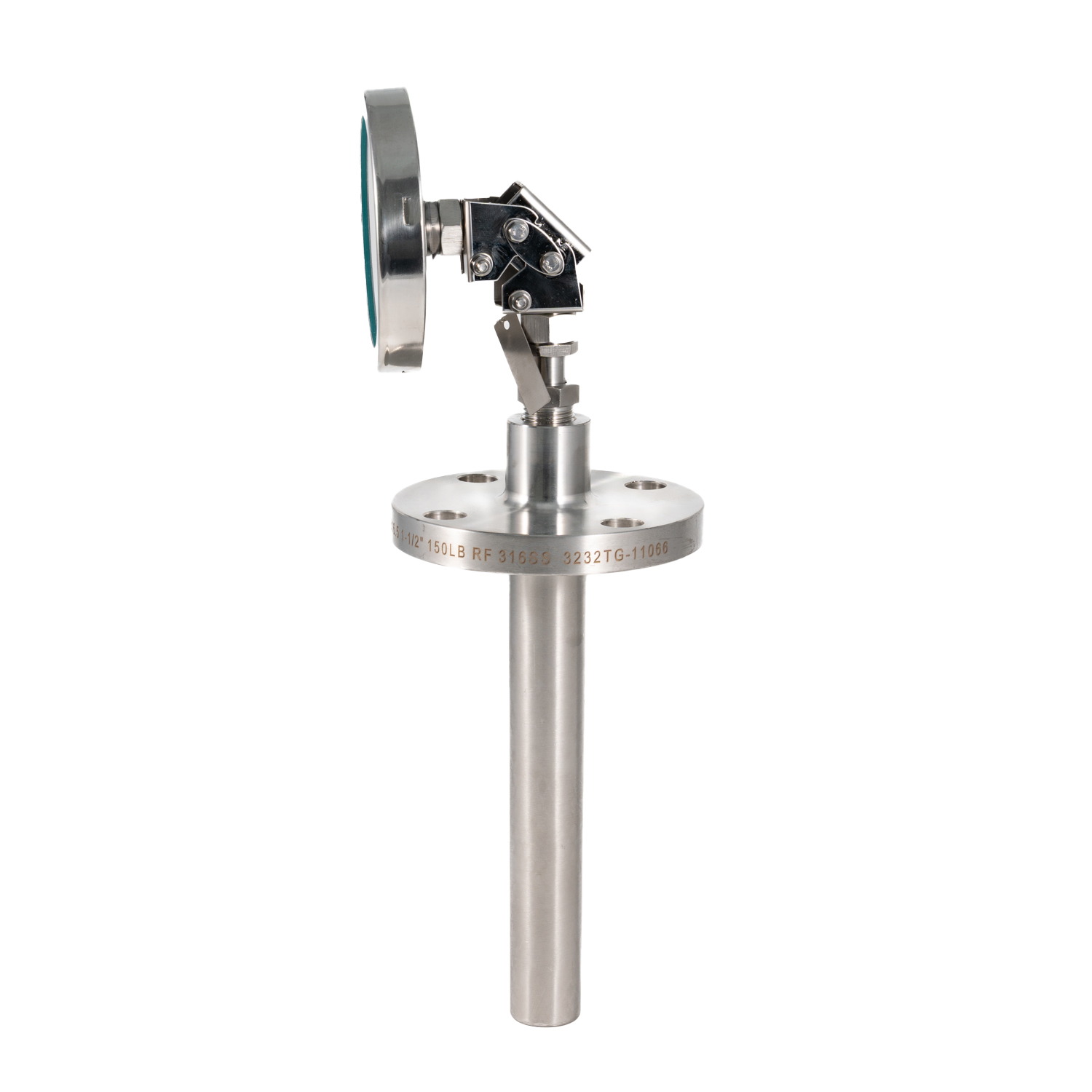

El diseño de ángulo ajustable permite colocar el dial para una visualización cómoda después de la instalación.

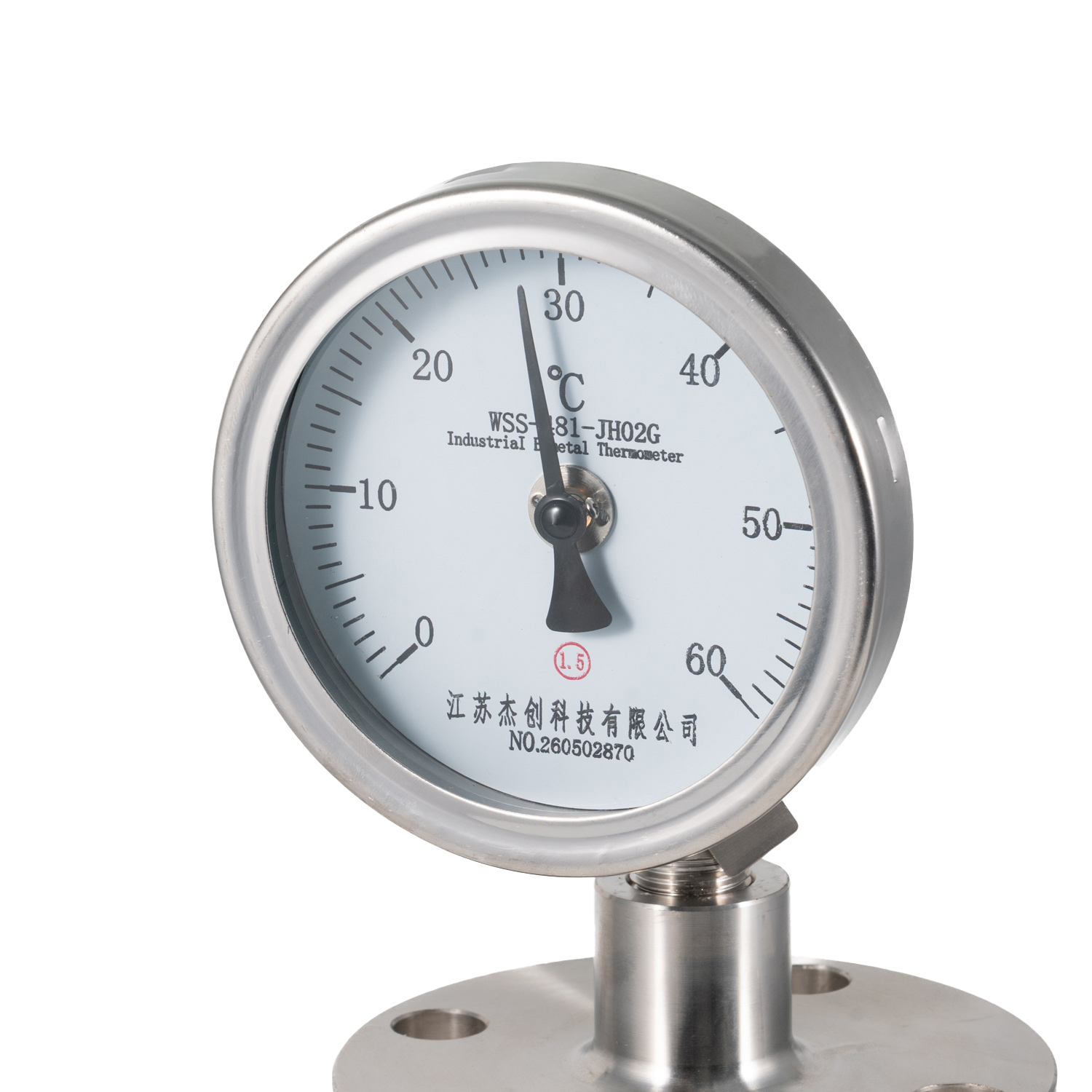

Con un dial de 100 mm, un rango de medición de 0 a 60 °C, una precisión de Clase 1.5 y una longitud de inserción de 200 mm , es adecuado para el monitoreo de temperatura en tuberías industriales, tanques, recipientes y equipos de proceso.
Aplicaciones
Tuberías de procesos industriales
Equipos de procesamiento químico
Equipos petroquímicos
Tanques de almacenamiento
Recipientes de proceso
Sistemas de tratamiento de agua.
Sistemas de calefacción y refrigeración.
Maquinaria industrial
Sistemas de energía y servicios públicos.
Monitoreo general de la temperatura del proceso
El termopozo de acero inoxidable 316 proporciona una barrera protectora entre la sonda sensora y el medio del proceso.
Características
Diseño mecánico puro: no requiere fuente de alimentación externa ni batería.
Indicación local directa: Pantalla de puntero analógico fácil de leer.
Termopozo 316SS: Proporciona protección mecánica para el elemento sensor.
Conexión de proceso bridada: Brida RF Clase 150 de 1-1/2' (DN40).
Ángulo de visión ajustable: posicionamiento flexible del dial para una lectura cómoda.
Esfera grande de 100 mm: indicación clara de temperatura para aplicaciones industriales.
Precisión clase 1.5: Adecuado para medición de temperatura industrial general.
Protección IP55 : la protección IP65 está disponible como configuración opcional.
Especificaciones técnicas
Artículo |
Especificación |
Tipo de producto |
Termómetro bimetálico con brida y termopozo |
Modelo |
Serie WSS-481 |
Tipo de pantalla |
Puntero analógico mecánico |
Rango de medición |
0~60°C |
Clase de precisión |
Clase 1.5 |
División de escala |
1ºC |
Tamaño nominal del dial |
Φ100mm |
Tipo de montaje |
Tipo de ángulo ajustable universal |
Conexión del termómetro |
Rosca macho móvil |
Opciones de hilo |
M27×2/G3/4' |
Diámetro del elemento sensor |
Φ10mm |
Tipo de termopozo |
Termopozo con bridas personalizado |
Material del termopozo |
Acero inoxidable 316 |
Termopozo OD |
Φ20mm |
Estándar de brida |
ASME B16.5 |
Tamaño de brida |
1-1/2' (DN40) |
Clase de presión |
Clase 150 |
Revestimiento de brida |
RF (cara elevada) |
Longitud de inserción U |
200 milímetros |
Longitud del termopozo L |
280 milímetros |
Tiempo de respuesta térmica |
≤40 s |
Error de ajuste de ángulo |
≤1,0% del rango de medición |
Grado de protección |
IP55, IP65 opcional |
Indicación local |
Sí |
Nota: Las especificaciones se pueden personalizar según los requisitos del cliente.
