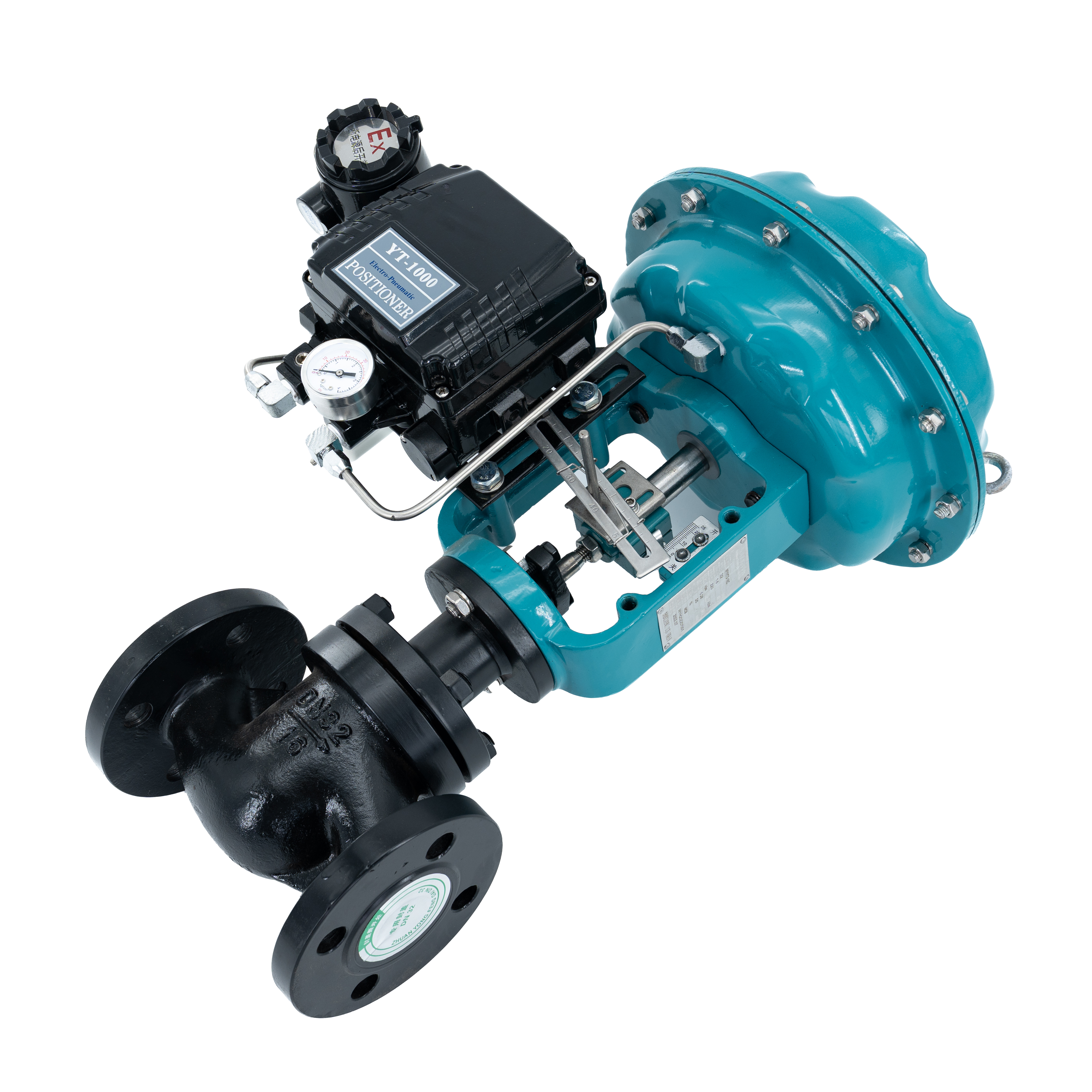

Von oben geführtes pneumatisches Membran-Steuerventil mit Stellantrieb
Produktübersicht
Dieses oben geführte pneumatische Steuerventil ist mit einem Federmembranantrieb ausgestattet.
Es nutzt Druckluft als Energiequelle, um Durchfluss, Druck und Temperatur des Rohrleitungsmediums automatisch anzupassen.
Die von oben geführte Stopfenstruktur verhindert effektiv Spulenschwingungen und Vibrationen und sorgt so für eine stabile Präzisionsregulierung.
Anwendung
Petrochemische Anlage: Kontrolle des Rohöl-, Lösungsmittel- und schwach korrosiven chemischen Flüssigkeitsflusses
Wärmekraftwerk: Kesseldampf- und Speisewasserdruck- und Durchflussregelung
Wasseraufbereitungsfabrik: Automatische Anpassung von gereinigtem Wasser und Industrieabwasser
Lebensmittel- und Pharmaindustrie: Durchflusskontrolle von Rohrleitungen für Sanitärmedien
Raffinerie und Öllager: Naphtha, Regulierung der Grundöl-Lagerpipeline
Produktmerkmale
1. Design des von oben geführten Stopfens : Vollständige Führungsstruktur des oberen Schafts, geringe Vibration, Anti-Blockierung, Anpassung des Mediums an winzige Feststoffpartikel.
2. Integrierter pneumatischer Federmembranantrieb, schnelle Öffnungs-/Schließreaktion, stabiler Ausgangsschub.
3. Einzelsitz-Globus-Trimmung, dichte Absperrleistung, Leckage optional, Klasse IV–Klasse VI.
4. Optionales Gehäusematerial: WCB-Kohlenstoffstahl / CF8 (304SS) / CF8M (316SS), passend für normale und schwach korrosive Medien.
5. Kann einen elektropneumatischen Stellungsregler und einen Luftfilterregler anbringen, um ein Standard-4-20-mA-DC-Steuersignal für eine intelligente Fernsteuerung zu empfangen.
6. Standard-GB/ANSI/JIS-RF-Flanschverbindung, bequeme Rohrleitungsinstallation vor Ort.
Technische Parameter
Artikel |
Standardspezifikation |
Produktname |
Von oben geführtes pneumatisches Membran-Einzelsitz-Steuerventil mit Membranantrieb |
Nenndurchmesser |
DN15 ~ DN200 (NPS1/2''~NPS8'') |
Nenndruck |
PN16, PN25, PN40; ANSI-Klasse 150 / Klasse 300 |
Ventilkörpermaterial |
WCB-Kohlenstoffstahl / CF8 (Edelstahl 304) / CF8M (Edelstahl 316) |
Besatz-/Steckermaterial |
304/316SS, Stellite-Aufpanzerung optional für Abriebanwendungen |
Verbindungstyp |
RF-Flansch (GB / ANSI / JIS) |
Anwendbares Medium |
Flüssigkeit, Gas, Dampf, leicht korrosive Flüssigkeit, Medium mit feinen Partikeln |
Arbeitstemperatur |
-20℃ ~ +425℃ (kundenspezifische Hochtemperatur verfügbar) |
Aktuator-Luftversorgungsdruck |
0,02 ~ 0,1 MPa saubere Druckluft |
Steuersignal |
4~20mA DC (mit elektropneumatischem Stellungsregler) |
Leckagegrad |
Standardmäßig Klasse IV, optional dichte Absperrung Klasse VI |
Alle Parameter können nach Bedarf angepasst werden.
