Jiangsu Jiechuang

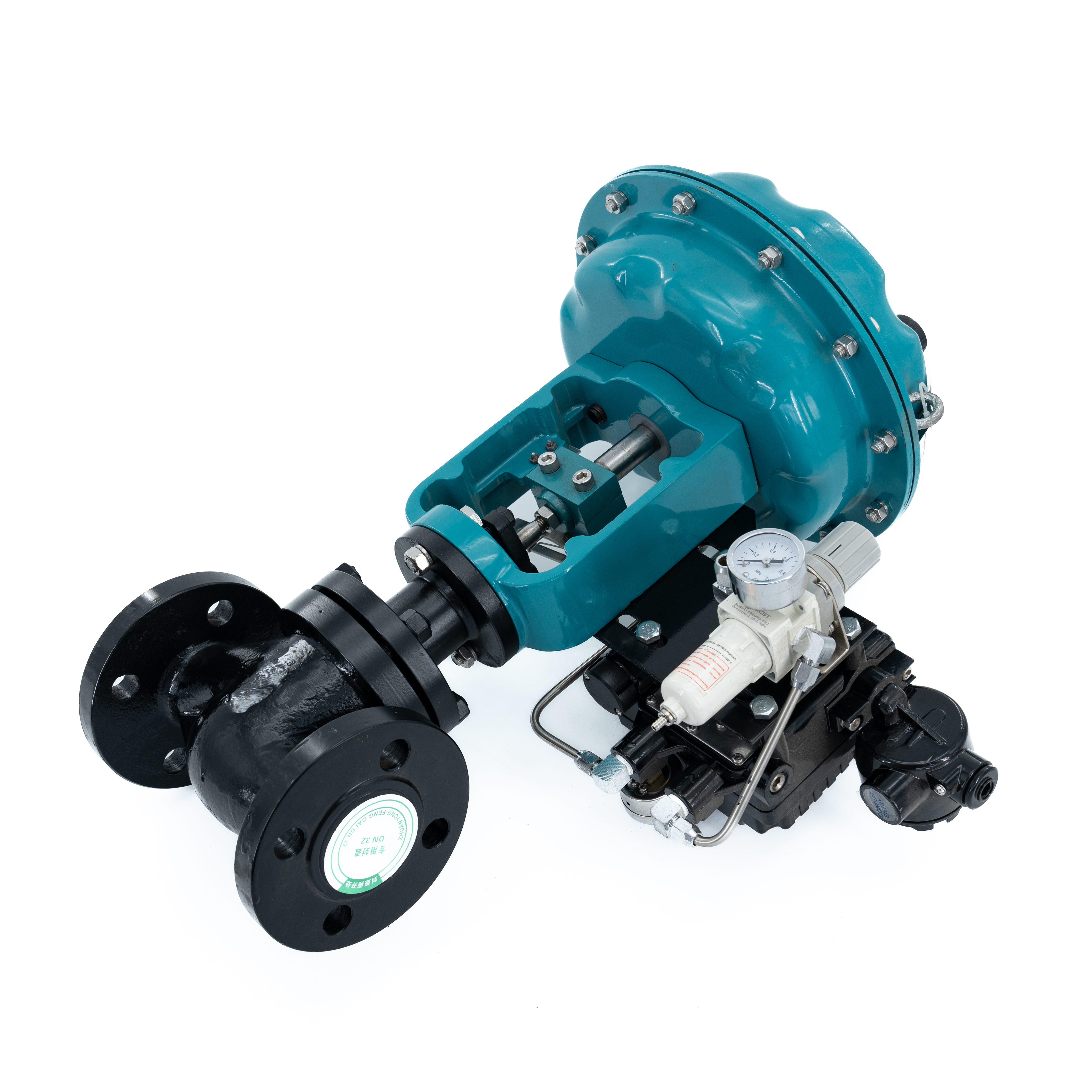

Valvola di controllo pneumatica a membrana con guida superiore con attuatore
Panoramica del prodotto
Questa valvola di controllo pneumatica con guida superiore è dotata di attuatore a membrana a molla.
Utilizza l'aria compressa come fonte di energia per regolare automaticamente il flusso, la pressione e la temperatura del mezzo della tubazione.
La struttura dell'otturatore guidato dall'alto evita efficacemente oscillazioni e vibrazioni della bobina per una regolazione precisa e stabile.
Applicazione
Impianto petrolchimico: controllo del petrolio greggio, dei solventi, del flusso di liquidi chimici corrosivi deboli
Centrale termica: regolazione della pressione e del flusso del vapore della caldaia e dell'acqua di alimentazione
Stabilimento trattamento acque: regolazione automatica delle acque depurate e delle acque reflue industriali
Industria alimentare e farmaceutica: controllo del flusso di tubazioni sanitarie
Raffineria e deposito di petrolio: regolazione di nafta e oleodotti di stoccaggio di oli base
Caratteristiche del prodotto
1. Design del tappo con guida superiore : struttura di guida dello stelo superiore completo, basse vibrazioni, anti-inceppamento, mezzo di adattamento con minuscole particelle solide.

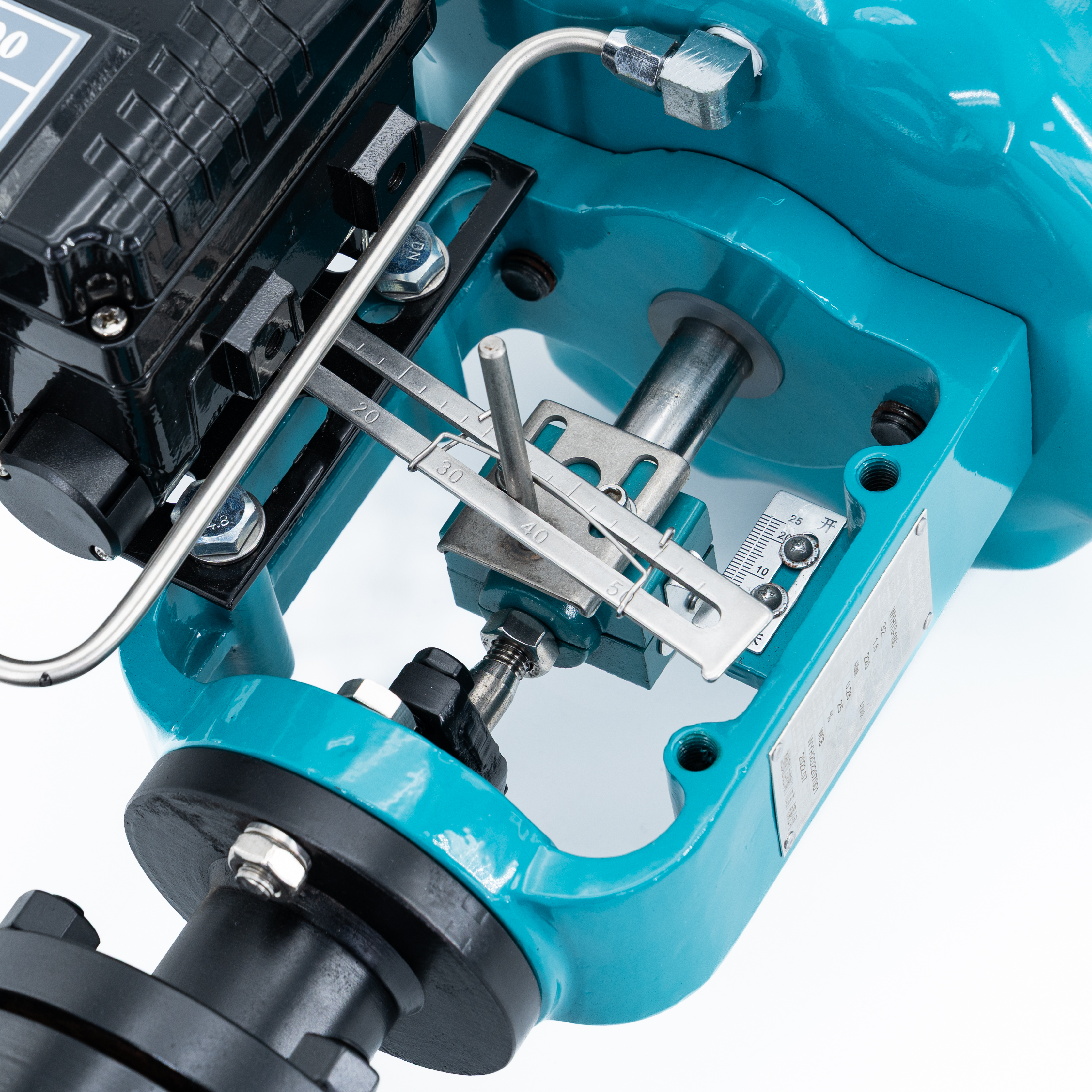

2. Attuatore pneumatico con membrana a molla integrata, risposta rapida di apertura/chiusura, spinta di uscita stabile.
3. Rivestimento del globo a sede singola, prestazioni di chiusura ermetiche, perdite opzionali di Classe IV~Classe VI.
4. Materiale corpo opzionale: acciaio al carbonio WCB/CF8(304SS)/CF8M(316SS), adatto al mezzo corrosivo normale e debole.

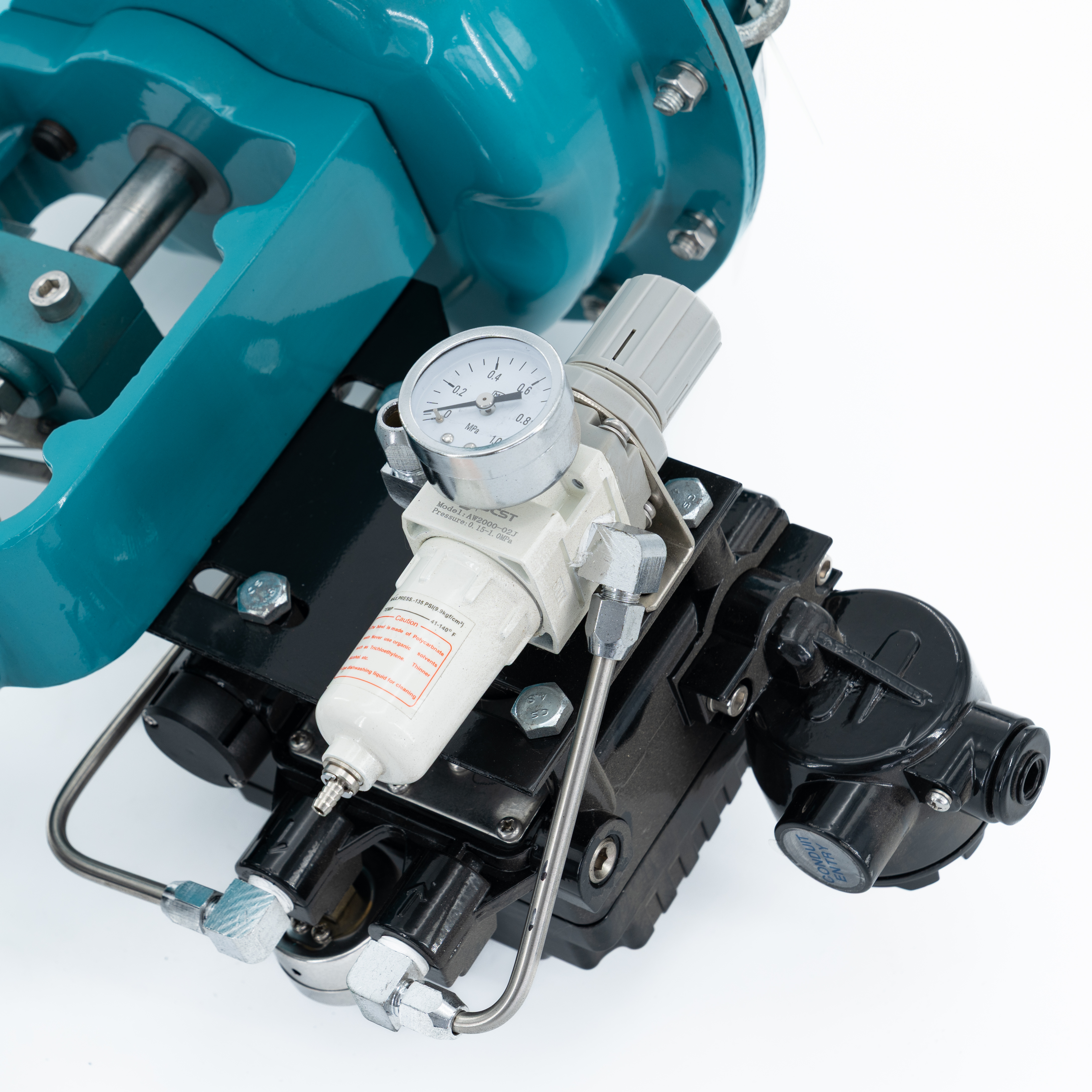

5. Può adattarsi al posizionatore elettropneumatico, al regolatore del filtro dell'aria per ricevere il segnale di controllo CC standard da 4-20 mA per il controllo intelligente remoto.
6. Connessione flangiata GB/ANSI/JIS RF standard, comoda installazione della tubazione in loco.
Parametri tecnici
Articolo |
Specificazione standard |
Nome del prodotto |
Valvola di controllo a sede singola a membrana pneumatica con guida superiore con attuatore a membrana |
Diametro nominale |
DN15 ~ DN200 (NPS1/2''~NPS8'') |
Pressione nominale |
PN16, PN25, PN40; Classe ANSI150/Classe300 |
Materiale del corpo valvola |
WCB Acciaio al carbonio / CF8 (acciaio inossidabile 304) / CF8M (acciaio inossidabile 316) |
Materiale rivestimento/tappo |
304/316SS, rivestimento duro in stellite opzionale per servizio di abrasione |
Tipo di connessione |
Flangia RF (GB / ANSI / JIS) |
Mezzo applicabile |
Liquido, gas, vapore, fluido leggermente corrosivo, fluido con particelle fini |
Temperatura di lavoro |
-20℃ ~ +425℃ (disponibile alta temperatura personalizzata) |
Pressione di alimentazione dell'aria dell'attuatore |
0,02~0,1MPa aria compressa pulita |
Segnale di controllo |
4~20 mA CC (con posizionatore elettropneumatico) |
Grado di perdita |
Classe IV standard, classe VI a chiusura ermetica opzionale |
Tutti i parametri possono essere personalizzati secondo necessità.
