L'implementazione di misurazioni accurate della temperatura in ambienti pericolosi, esplosivi o remoti rappresenta una complessa sfida di ingegneria industriale. I gestori degli impianti e gli ingegneri di controllo devono bilanciare la precisa integrità del segnale, la rigorosa conformità alla sicurezza come ATEX o IECEx e costi infrastrutturali scalabili. L'aggiornamento di queste reti richiede un'attenta selezione dei componenti. Un sistema alimentato tramite loop a 2 fili Il trasmettitore di temperatura RTD risolve elegantemente questi vincoli. Combina l'erogazione di potenza e la trasmissione del segnale analogico su un singolo doppino intrecciato.
Sebbene gli esperti del settore considerino 4-20 mA uno standard legacy, la sua fisica fondamentale ne garantisce un posto dominante nell'architettura delle strutture moderne. La sua naturale immunità alle cadute di tensione e il profilo intrinseco a basso consumo energetico lo rendono la scelta più affidabile per la progettazione di sistemi a sicurezza intrinseca (IS). In questa guida completa imparerai come valutare le topologie di cablaggio e implementare barriere di sicurezza a prova di guasto. Esploreremo anche i calcoli del budget del ciclo critico per garantire che la tua prossima implementazione funzioni perfettamente in condizioni difficili.
Efficienza dell'infrastruttura: i design con alimentazione tramite loop a 2 fili eliminano la necessità di alimentatori indipendenti, riducendo drasticamente i costi di condutture e cavi in strutture di grandi dimensioni.
Semplificazione della sicurezza intrinseca: funzionando ben al di sotto delle soglie di energia di accensione, i loop da 4-20 mA si accoppiano perfettamente con barriere Zener e isolatori galvanici per la conformità alle aree pericolose.
Diagnostica a prova di errore: la linea di base 'live zero' (4 mA) garantisce il rilevamento immediato di rotture del cavo o guasti del sensore (scendendo a <3,8 mA).
Vincoli tecnici: un'implementazione di successo richiede calcoli rigorosi del budget del circuito per garantire che la caduta di tensione totale non superi i limiti di alimentazione di 24 V CC sotto carico massimo (20 mA).
L'aggiornamento della strumentazione della struttura richiede la scelta di una topologia di cablaggio. Questa topologia deve scalare in modo efficiente su vasti impianti senza gonfiare le spese in conto capitale (CapEx). Quando si valutano le reti di misurazione della temperatura, l'architettura del cablaggio determina sia la velocità di installazione che l'affidabilità a lungo termine.
Linee di alimentazione e di segnale indipendenti caratterizzano i sistemi a 3 e 4 fili. Forniscono un budget di potenza molto maggiore per il trasmettitore. Potrebbe essere necessaria questa potenza aggiuntiva se la tua applicazione richiede relè meccanici ad alto assorbimento o display locali ultraluminosi. Tuttavia, questa potenza extra introduce gravi inconvenienti. È necessario raddoppiare l'infrastruttura di cablaggio, tirando cavi separati per alimentazione e segnale. Ciò complica gli schemi di messa a terra nelle diverse zone della struttura. Inoltre, linee elettriche separate aumentano l'esposizione del sistema alle interferenze elettromagnetiche (EMI) provenienti da motori vicini, azionamenti a frequenza variabile o contattori pesanti.
Al contrario, un trasmettitore alimentato tramite loop a 2 fili trae la sua energia operativa direttamente dal loop di corrente da 4-20 mA. Si 'ruba' energia dai cavi di segnale stessi. Questa architettura offre enormi vantaggi ingegneristici:
Nessuna rete elettrica locale: non hai alcun requisito per le reti elettriche locali vicino al punto di misurazione. Fai passare solo un doppino intrecciato dalla sala di controllo al sensore.
Immunità alla distanza: ottieni l'immunità naturale all'attenuazione della tensione su cavi lunghi. La corrente rimane identica in tutto un circuito in serie chiuso, consentendo la trasmissione su migliaia di piedi senza degrado del segnale.
Prevenzione del loop di terra: si elimina il potenziale pericoloso del loop di terra se si specifica un trasmettitore con isolamento galvanico integrato.
Caratteristica |
2 fili (alimentato tramite loop) |
Sistema a 3 fili |
Sistema a 4 fili |
|---|---|---|---|
Fonte di energia |
Derivato dal loop 4-20mA |
Alimentazione esterna |
Alimentazione esterna |
Complessità di cablaggio |
Minimo (singolo doppino intrecciato) |
Moderato (terreno condiviso) |
Alto (alimentazione e segnale separati) |
Vulnerabilità EMI |
Molto basso (basato sulla corrente) |
Moderare |
Da moderato ad alto |
Applicazione ideale |
Aree pericolose, lunghe distanze |
Display locali, potenza moderata |
Relè meccanici pesanti, alta potenza |
La sicurezza degli impianti rimane la massima priorità per gli ingegneri industriali. Gli impianti che trattano gas volatili, polveri esplosive o prodotti petrolchimici richiedono una supervisione rigorosa. È necessario utilizzare una strumentazione incapace di generare scintille. L'apparecchiatura non può creare condizioni termiche in grado di provocare inneschi, anche durante stati di guasto catastrofici. Questo è il principio fondamentale della sicurezza intrinseca (IS).
L'energia totale disponibile in un circuito standard da 24 V CC/20 mA è intrinsecamente bassa. Poiché un trasmettitore alimentato tramite loop opera rigorosamente entro questo limite energetico, resiste naturalmente al surriscaldamento o alla formazione di archi. Si allinea perfettamente ai requisiti di conformità per le aree pericolose.
Per ottenere la certificazione IS completa, è necessario isolare fisicamente ed elettricamente la zona pericolosa dalla zona sicura. Ciò si ottiene inserendo barriere di sicurezza intrinseca tra le apparecchiature della sala di controllo e il trasmettitore sul campo.
Barriere a diodi Zener: queste barriere utilizzano diodi per deviare la tensione in eccesso a terra e fusibili per limitare la corrente. Impediscono che pericolosi picchi di tensione raggiungano l'atmosfera esplosiva. Richiedono una connessione di terra IS dedicata e altamente affidabile.
Isolatori galvanici: questi dispositivi forniscono un meccanismo di sicurezza superiore. Interrompono completamente il collegamento elettrico diretto. Trasmettono il segnale analogico tramite accoppiamento ottico (accoppiatori ottici) o magnetico (trasformatori). Non è necessaria una terra IS dedicata, rendendo l'installazione molto più semplice.
È necessario assicurarsi che il dispositivo selezionato sia dotato delle approvazioni specifiche per aree pericolose localizzate richieste dalla propria regione. Cerca certificazioni come Classe I, Div 1 (Nord America) o ATEX Zona 0 (Europa). Inoltre, il trasmettitore deve funzionare in sicurezza entro i parametri di entità della barriera. Controllare la documentazione per confermare che la tensione massima (Vmax), la corrente massima (Imax), la capacità interna (Ci) e l'induttanza interna (Li) del trasmettitore rimangano al di sotto dei limiti specificati della barriera.
Migliore pratica: non mescolare mai e abbinare barriere e trasmettitori senza eseguire un calcolo rigoroso dei parametri di entità. Documentare la compatibilità Vmax/Imax è un passaggio obbligatorio per superare gli audit normativi sulla sicurezza.
Non tutti i trasmettitori funzionano allo stesso modo. Quando si seleziona un dispositivo per il controllo di processi critici, è necessario valutare l'elettronica interna. L'architettura sottostante determina l'accuratezza, la stabilità e la longevità del circuito di misura.
La progettazione di un dispositivo alimentato tramite loop richiede un'efficienza elettrica estrema. Per emettere un segnale valido di fascia bassa da 4 mA, i componenti elettronici interni del trasmettitore devono consumare meno di circa 3,5 mA combinati. Il convertitore analogico-digitale (ADC), il microcontrollore (MCU) e il convertitore digitale-analogico (DAC) integrati devono condividere questo piccolo pool di energia. Valutare sempre la scheda tecnica per una bassa corrente di quiescenza per garantire che il dispositivo non muoia di fame in caso di letture a bassa temperatura.
I trasmettitori più economici e non isolati presentano gravi rischi operativi. Le differenze di potenziale di terra tra la posizione del sensore e la sala di controllo possono forzare correnti vaganti attraverso l'alloggiamento del sensore RTD. Ciò compromette la precisione della misurazione e danneggia le apparecchiature. Richiede una specifica di isolamento CA >1,5 kV. Ciò protegge il controller logico programmabile (PLC) o il sistema di controllo distribuito (DCS) dai transitori di campo ad alta tensione.
Per la diagnostica avanzata e la calibrazione remota, seleziona i trasmettitori che supportano il protocollo HART (Highway Addressable Remote Transducer). HART sovrappone un segnale digitale FSK (Frequency Shift Keying) da 1,2kHz/2,2kHz direttamente sopra il loop analogico. Questo segnale FSK ha un'ampiezza picco-picco di 1 mA. Poiché HART richiede potenza extra per modulare questo segnale, la scelta di un trasmettitore a bassa potenza altamente efficiente diventa ancora più critica.
I sensori RTD industriali (come il PT100) hanno curve di resistenza precise e non lineari. Cerca architetture di trasmettitori con ADC da 16 a 24 bit e DAC da 14 a 16 bit. I componenti ad alta risoluzione assicurano che il microprocessore interno possa tradurre e compensare accuratamente la curva dell'RTD prima di generare l'uscita analogica finale.
Criterio di valutazione |
Specifiche minime accettabili |
Specifiche premium/di fascia alta |
Vantaggio ingegneristico |
|---|---|---|---|
Corrente di riposo |
<3,8 mA |
<3,0 mA |
Previene il clipping del segnale di fascia bassa. |
Isolamento galvanico |
500 V CA |
Da 1,5 kV a 2 kV CA |
Elimina i loop di terra e protegge il DCS. |
Risoluzione dell'ADC |
14 bit |
24 bit |
Rileva variazioni di resistenza micro-ohm. |
Comunicazione |
Solo analogico |
Protocollo HART7 |
Consente la calibrazione e la diagnostica remota. |
I guasti sul campo spesso derivano da una pianificazione elettrica inadeguata piuttosto che da un hardware difettoso. È necessario calcolare in modo proattivo le variabili di resistenza per garantire che il segnale da 4-20 mA raggiunga intatto il sistema di controllo.
Un alimentatore standard da 24 V deve superare la resistenza di ogni componente collegato in serie. Se la resistenza totale diventa troppo elevata, all'alimentatore mancherà la 'tensione di conformità' necessaria per spingere 20 mA attraverso il circuito.
Utilizzare questa formula fondamentale per i calcoli:
Tensione di alimentazione - Margine di sicurezza > (Tensione minima del trasmettitore + Caduta del cavo + Caduta di tensione del ricevitore)
Regola di progettazione: garantire che la caduta di tensione totale attraverso il circuito utilizzi meno dell'80% della capacità dell'alimentatore. La resistenza del filo aumenta quando fa caldo. Il mantenimento di un margine del 20% tiene conto di queste fluttuazioni stagionali della temperatura.
I sistemi di controllo raramente leggono direttamente la corrente. Invece, converti il segnale da 4-20 mA in tensione sul ricevitore. Solitamente si posiziona un resistore da 250 Ω tra i terminali di ingresso per generare un segnale da 1-5 V CC (poiché 20 mA × 250 Ω = 5 V). Tuttavia, molti ingegneri ignorano la deriva termica.
Un resistore da 500 Ω funzionante a un carico completo di 20 mA dissipa 0,2 W di calore. I resistori commerciali standard si surriscaldano sotto questo carico continuo. Man mano che si riscaldano, il loro valore di resistenza si altera, distorcendo istantaneamente la lettura della temperatura del processo.
Come evitare errori comuni: per eliminare la deriva del coefficiente di temperatura, specificare un resistore di carico a filo avvolto da 2 W o superiore. Il sovradimensionamento della potenza nominale mantiene il resistore fisicamente fresco, garantendo una precisione di misurazione solida come la roccia.
La navigazione nei cataloghi dei fornitori può sopraffare anche gli ingegneri esperti. Utilizza questa logica in tre passaggi per filtrare le opzioni e specificarne l'esatto Trasmettitore di temperatura RTD necessario per la tua struttura.
Fase 1: valutazione e visibilità della domanda. Il processo richiede visibilità locale per gli operatori sul campo? Se sì, assicurati che il dispositivo alimentato tramite loop prescelto sia dotato di un display LCD altamente efficiente. Gli schermi a cristalli liquidi assorbono energia. In climi estremamente freddi, una corrente insufficiente può causare guasti allo schermo o gravi ritardi. Verificare i limiti di temperatura operativa del modulo display, non solo del corpo del trasmettitore.
Passaggio 2: compatibilità e cablaggio del sensore. Verifica il supporto per i tuoi tipi RTD specifici. I sensori PT100 e PT1000 dominano il settore, ma richiedono intervalli di misurazione diversi. Inoltre, controllare le configurazioni del cablaggio di ingresso. Il trasmettitore deve supportare ingressi RTD a 3 o 4 fili per misurare e sottrarre attivamente la resistenza del cavo. Ciò riduce gli errori di misurazione gravi su cavi lunghi del sensore.
Passaggio 3: custodia e hardware di montaggio. Abbina il fattore di forma fisica al layout della tua infrastruttura.
Montaggio sulla testa: si inserisce direttamente all'interno della testa di connessione del sensore (spesso a forma di disco da hockey). Ideale per implementazioni sul campo salvaspazio.
Montaggio su guida DIN: progettato per una fitta integrazione all'interno di armadi di controllo centralizzati.

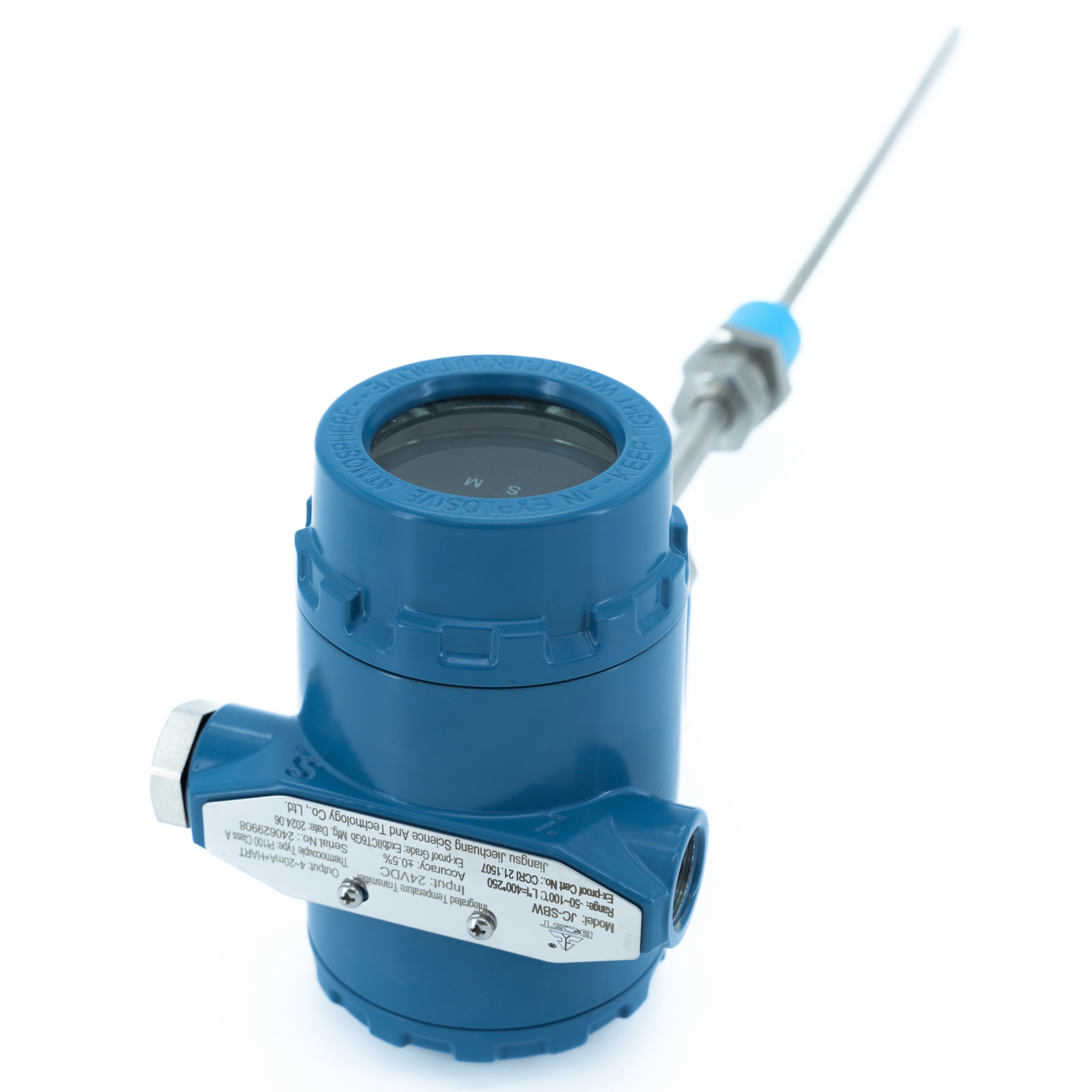

Montaggio sul campo: presenta involucri pressofusi rinforzati NEMA 4X o IP67. Necessario per ambienti esterni difficili, umidi o corrosivi.
Mentre i moderni protocolli digitali e le reti wireless continuano ad evolversi, il trasmettitore di temperatura RTD alimentato tramite loop da 4-20 mA rimane lo standard di riferimento industriale. Offre una combinazione impareggiabile di semplicità di cablaggio, affidabilità analogica a lunga distanza e semplice certificazione di sicurezza intrinseca. Traendo energia direttamente dal circuito di corrente, riduci drasticamente i requisiti infrastrutturali salvaguardando al tempo stesso gli ambienti volatili.
Per garantire una distribuzione corretta, consigliamo i seguenti passaggi di azione:
Controlla il budget del tuo loop: calcola l'esatta caduta di tensione di cavi, barriere e resistori del ricevitore prima di ordinare l'hardware. Mantenere quel margine di sicurezza critico del 20%.
Verifica le classificazioni di pericolo: confronta le classificazioni delle zone ATEX o IECEx del tuo impianto con i parametri di entità del trasmettitore e gli isolatori galvanici scelti.
Dai priorità all'isolamento: richiedi sempre preventivi ai fornitori per trasmettitori completamente isolati per proteggere la costosa infrastruttura della sala di controllo da anelli di terra imprevedibili.
R: Un 'live zero' da 4 mA fornisce la potenza elettrica minima necessaria per far funzionare continuamente il microprocessore interno del trasmettitore. Ancora più importante, consente al sistema di controllo di distinguere immediatamente tra una lettura legittima di bassa temperatura (4 mA) e un cavo interrotto o uno stato di guasto grave (calo tra 0 e 3,8 mA).
R: Generalmente no. I dispositivi alimentati tramite loop sono fortemente vincolati dal loro rigido budget energetico, derivato interamente dal loop di corrente inferiore a 20 mA. In genere non sono in grado di fornire la corrente di burst necessaria per azionare i relè meccanici senza far crollare la tensione del circuito e guastarsi.
R: A differenza dei segnali di tensione (come 0-10 V) che soffrono di cadute di tensione su cavi lunghi, la corrente rimane matematicamente identica in ogni punto di un circuito in serie. Finché l'alimentatore ha una tensione di conformità sufficiente per spingere la corrente attraverso la resistenza del cavo, il segnale analogico da 4-20 mA non si degraderà.
