La mesure de fluides à haute viscosité ou à très faible débit présente un défi technique de taille. Les exploitants d’usines connaissent bien cette lutte. Les appareils standards échouent régulièrement dans ces environnements difficiles. Les pièces mobiles des compteurs à turbine se grippent en raison d'un colmatage important. Les compteurs électromagnétiques ne suffisent pas car les hydrocarbures lourds manquent de conductivité. Vous avez besoin d’une solution robuste et fiable. Entrez le Débitmètre cible . Cet instrument combine une conception de force physique existante avec des jauges de contrainte numériques modernes. Sous des paramètres stricts, il atteint une précision impressionnante de 0,2 %. Il intervient exactement là où les technologies conventionnelles échouent.
Cet article fournit un cadre objectif aux décideurs. Nous vous aiderons à évaluer si cette technologie correspond parfaitement à vos besoins opérationnels et financiers. Vous découvrirez comment ces compteurs traitent des fluides complexes. Nous les comparerons à des appareils de mesure alternatifs. Vous apprendrez également les pratiques d’installation strictes qu’ils exigent pour des performances optimales.
Les débitmètres cibles exploitent la force mécanique et les jauges de contrainte numériques pour mesurer les fluides non conducteurs, très visqueux et à faible débit avec une précision allant jusqu'à 0,2 %.
Ils constituent une alternative rentable aux compteurs Coriolis pour les huiles lourdes, l'asphalte et les boues, bien qu'ils introduisent une chute de pression permanente.
Les variantes modernes incluent des transmetteurs numériques pour des diagnostics intelligents et des conceptions thermiques à gaine pour empêcher la solidification des fluides.
Une mise en œuvre réussie nécessite le strict respect des exigences relatives aux conduites droites et un étalonnage régulier pour tenir compte de l'usure mécanique.
Le déploiement d’une mauvaise technologie de mesure dans des environnements fluides difficiles entraîne de lourdes conséquences opérationnelles. Les ingénieurs de procédés luttent constamment contre les pannes d’équipement lorsqu’ils manipulent des supports difficiles. Des données de flux inexactes entraînent directement une perte de rendement. Une maintenance imprévue entraîne des temps d'arrêt coûteux du système. Choisir le bon compteur évite ces pannes en cascade.
Les compteurs à pièces mobiles ne peuvent tout simplement pas gérer des fluides très visqueux. Les compteurs à turbine reposent sur des rotors délicats qui tournent librement dans le flux de fluide. Lorsqu'ils sont exposés à des huiles lourdes ou à des résines collantes, ces rotors se grippent rapidement. Le fluide épais agit comme de la colle. Cela détruit les roulements et arrête complètement la mesure.
Les compteurs électromagnétiques ne comportent aucune pièce mobile, mais ils se heurtent à un autre obstacle. Ils fonctionnent selon la loi de Faraday sur l'induction électromagnétique. Ce principe nécessite un fluide conducteur pour générer une tension mesurable. Les hydrocarbures lourds, les pétroles bruts et de nombreux solvants chimiques n’ont aucune conductivité électrique. Un compteur électromagnétique ne lira absolument rien lors de la mesure de ces fluides.
Les vitesses d’écoulement ultra-faibles présentent un autre obstacle de taille. Les installations doivent souvent doser de petites quantités d’additifs chimiques. Les débitmètres à ultrasons et à vortex ont du mal ici. Les compteurs à ultrasons mesurent la différence de temps de vol des ondes sonores. À très basse vitesse, le delta du signal devient trop petit. Le bruit de fond le noie facilement.
Les compteurs à vortex dépendent d'un corps bluff créant des tourbillons de pression alternés. Le fluide doit se déplacer suffisamment rapidement pour éliminer ces vortex. Si la vitesse descend en dessous d'un seuil critique, aucun vortex ne se forme. Le compteur enregistre un débit nul malgré le déplacement du fluide dans le tuyau. Un numérique Le débitmètre cible contourne entièrement ces limitations physiques.

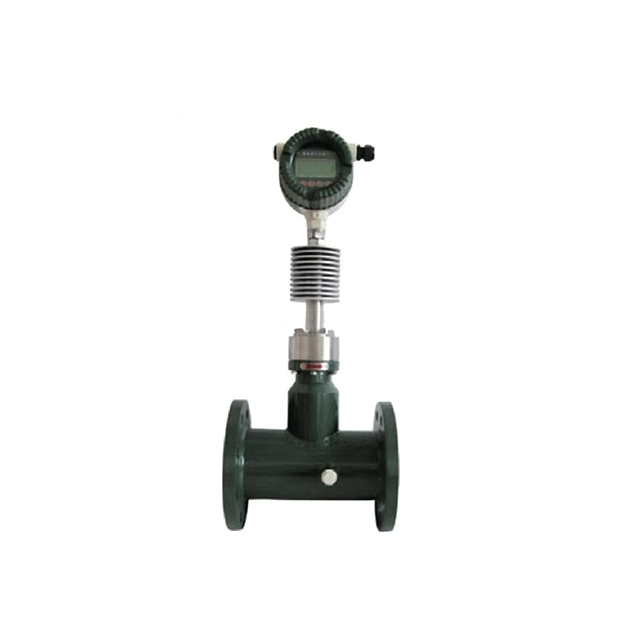

Pour comprendre comment cette technologie atteint la précision, il faut s’intéresser à la mécanique des fluides. Le principe d’ingénierie de base reste d’une simplicité élégante. Le dispositif suspend une plaque solide directement dans le flux d'écoulement. Le fluide pousse contre cette obstruction. Cette poussée physique génère une force mécanique.
Le fluide exerce une force de traînée sur la plaque cible suspendue. Cette force est transférée directement vers une tige de capteur rigide. Les anciennes versions mécaniques utilisaient des liaisons complexes pour mesurer ce mouvement. Les conceptions modernes éliminent ces liaisons mécaniques. Au lieu de cela, ils relient des jauges de contrainte numériques de haute précision directement à la tige du capteur. À mesure que la tige se plie au microscope, la jauge de contrainte modifie la résistance électrique. La vitesse du fluide détermine la quantité exacte de force appliquée.
Les débitmètres cibles numériques traduisent cette flexion physique microscopique en données exploitables. Un circuit en pont de Wheatstone localisé capture la résistance changeante. Un microprocesseur convertit ensuite ces données analogiques brutes en un signal électronique standardisé. Vous voyez généralement des sorties telles que 4-20 mA, HART ou RS485 Modbus. Cette modernisation comble le fossé entre les mesures physiques robustes et les systèmes modernes d'automatisation des installations.
Les fabricants annoncent fréquemment une précision allant jusqu’à 0,2 %. Nous devons valider cette affirmation de manière transparente. Ce chiffre très précis représente le meilleur des cas. Vous n’obtenez pas automatiquement une précision de 0,2 % dès le départ.
Plusieurs conditions strictes doivent s’aligner :
La densité du fluide doit rester entièrement stable pendant le fonctionnement.
L'opérateur doit effectuer un étalonnage de base rigoureux dans les conditions réelles du processus.
L'installation doit comporter des conduites droites parfaites pour éliminer les tourbillons turbulents.
Si la viscosité du fluide fluctue énormément, le coefficient de traînée change. Cela modifie le calcul de la force. Par conséquent, atteindre 0,2 % nécessite une discipline d’ingénierie approfondie et des facteurs environnementaux contrôlés.
Les ingénieurs doivent peser les technologies concurrentes avant de finaliser un achat. On trouve rarement une solution parfaite. Chaque type de compteur vous oblige à accepter certains compromis. Nous comparons souvent la technologie cible aux alternatives Coriolis et électromagnétiques.
Les compteurs Coriolis dominent le marché de la haute précision. Ils mesurent le débit massique direct. Ils gèrent sans effort les changements de densité des fluides.
Avantages de Target : Le compteur cible nécessite des dépenses en capital (CapEx) nettement inférieures. Lorsqu'il s'agit de conduites de grande taille (comme des conduites de 8 pouces ou plus), les compteurs Coriolis deviennent astronomiquement coûteux et massifs. Les compteurs cibles restent compacts et abordables quel que soit le diamètre du tuyau.
Inconvénients de la cible : Coriolis permet une mesure directe du débit massique et une précision de base supérieure. Un compteur Coriolis évite également d'induire la grave chute de pression permanente que vous obtenez d'une plaque cible.
Les compteurs Mag constituent le choix par défaut pour les applications d’eau et d’eaux usées.
Avantages de Target : La technologie Target fonctionne parfaitement sur des fluides totalement non conducteurs. Les compteurs magnétiques échouent instantanément sur les huiles lourdes, les asphaltes et les résines synthétiques. Les compteurs cibles ignorent complètement la conductivité électrique.
Inconvénients de la cible : les compteurs magnétiques comportent un tuyau vide et non obstrué. Ils ne présentent aucune obstruction au profil d’écoulement. Les plaques cibles obstruent volontairement le débit, obligeant la pompe du système à travailler un peu plus fort.
Utilisez ce modèle mental simple. Choisissez la technologie cible lorsque votre fluide est très visqueux, non conducteur et que le budget de votre projet interdit strictement les compteurs Coriolis. Nous avons structuré un tableau comparatif ci-dessous pour simplifier cette évaluation.
Matrice de comparaison des technologies de débitmètre |
|||
Fonctionnalité/exigence |
Débitmètre cible |
Compteur de Coriolis |
Compteur électromagnétique |
|---|---|---|---|
Idéal pour |
Visqueux, faible débit, non conducteur |
Débit massique direct, haute précision |
Liquides conducteurs, eaux usées |
Conductivité nécessaire ? |
Non |
Non |
Oui (strictement obligatoire) |
Dépenses en capital (CapEx) |
Faible à moyen |
Très élevé |
Faible |
Profil de chute de pression |
Permanent / Modéré à élevé |
Faible à modéré |
Zéro (non obstrué) |
Évolutivité des grands tuyaux |
Excellent (le coût reste gérable) |
Médiocre (le coût et le poids explosent) |
Excellent |
La spécification de la configuration matérielle exacte détermine le succès à long terme. Vous ne pouvez pas simplement commander un modèle générique dans le commerce. Certains fluides nécessitent des caractéristiques mécaniques hautement spécialisées. Examinez attentivement les critères de spécification suivants.
De nombreux fluides industriels lourds se solidifient à température ambiante. Pensez au soufre fondu, à l’asphalte liquide ou au brut lourd. Si ces fluides refroidissent à l’intérieur du tuyau, ils durcissent. Le liquide durci cassera instantanément la tige du capteur interne au démarrage.
Les fabricants résolvent ce problème en utilisant des conceptions thermiques à gaine. Ils soudent une coque de confinement secondaire autour du corps du compteur. Les opérateurs de l'usine font circuler de la vapeur chaude ou de l'huile thermique à travers cette enveloppe. La chaleur est transférée dans le tube d'écoulement primaire. Cela maintient le fluide mesuré au-dessus de son point de solidification. Si vous pompez de l’asphalte, une veste thermique est absolument obligatoire.
La plaque cible subit des coups physiques constants. L'acier inoxydable 316L standard convient parfaitement aux huiles propres. Cependant, les boues chimiques nécessitent une métallurgie améliorée.
Hastelloy C-276 : Choisissez cet alliage pour mesurer des acides hautement corrosifs ou des solvants chimiques agressifs.
Titane : sélectionnez le titane pour les environnements à fortes concentrations de chlorure, tels que la saumure ou l'eau de mer.
Revêtement en carbure de tungstène : appliquez ce traitement de rechargement dur si le fluide contient du sable abrasif ou des particules de roche.
Faire correspondre le matériau à la composition chimique exacte évite une défaillance prématurée du capteur.
Le contrôle moderne des processus repose sur des diagnostics intelligents. Un signal brut de 4 à 20 mA vous indique uniquement le débit. Cela ne vous dit rien sur l'état du compteur. Vous devez donner la priorité aux protocoles de communication numérique.
L'intégration des protocoles HART ou Modbus RTU permet au compteur de communiquer directement avec votre système SCADA ou DCS. Les émetteurs intelligents surveillent activement l’état de santé interne de la jauge de contrainte. Ils peuvent signaler des vibrations anormales. Ils alertent les équipes de maintenance si la calibration des capteurs dérive. La maintenance prédictive permet d'économiser un capital immense en évitant les pannes soudaines catastrophiques.
L’installation de cet instrument nécessite une prévoyance technique rigoureuse. De nombreuses défaillances sur le terrain proviennent directement de mauvaises pratiques d'installation plutôt que d'un matériel défectueux. Vous devez reconnaître et atténuer les réalités physiques spécifiques.
Vous devez reconnaître objectivement l’obstruction. La plaque interne bloque littéralement un pourcentage de la surface du tuyau. Le liquide doit circuler autour. Cela crée une chute de pression permanente à travers l’appareil. L'énergie est perdue sous forme de friction et de turbulence.
Les pompes de votre système doivent surmonter cette perte. Lors de la phase de conception, demandez au fabricant le coefficient de perte de charge spécifique. Calculez la perte de charge attendue au débit maximum. Si la chute de pression dépasse la capacité de votre pompe, vous devrez peut-être redimensionner le tuyau ou reconsidérer la technologie.
L'uniformité du profil de débit dicte la précision. La plaque interne s’attend à ce qu’une paroi de fluide lisse et prévisible la pousse. Les vannes, les coudes et les pompes créent un écoulement chaotique et tourbillonnant. Si le fluide tourbillonnant frappe la plaque de manière décentrée, la jauge de contrainte indique une force inexacte.
Vous devez fournir des conduites droites strictes en amont et en aval. Les normes industrielles imposent généralement 10 diamètres de tuyau (10D) de tuyau droit en amont. Il vous faut 5 diamètres de tuyaux (5D) en aval. N'installez pas de vannes de régulation immédiatement avant le compteur. Si les contraintes d'espace empêchent ces parcours droits, vous devez installer des conditionneurs de débit physiques.
L'usure mécanique reste inévitable sur de longues périodes. Les fluides abrasifs agissent comme du papier de verre liquide. Au fil des années, le sable ou les graviers éroderont les bords extérieurs de la plaque cible. À mesure que la plaque devient plus petite, elle retient moins de liquide. Moins de fluide signifie moins de force. Moins de force signifie que le compteur indique artificiellement bas.
Vous devez établir des cycles de maintenance réguliers. Un recalibrage programmé explique cette usure géométrique progressive. Les techniciens peuvent ajuster l'émetteur numérique pour compenser une plaque légèrement usée. Les applications de boues très abrasives peuvent nécessiter des contrôles d'étalonnage annuels. Les applications d’huile propre durent souvent plusieurs années sans dérive notable.
Les ingénieurs de procédés sont confrontés à peu de défis aussi frustrants que la mesure de fluides épais et non conducteurs. UN Target Flowmeter résout ce mal de tête en revenant aux fondamentaux physiques. Il combine la force de traînée mécanique avec des jauges de contrainte numériques hypersensibles. Vous obtenez une précision jusqu’à 0,2 % dans des conditions optimales.
La logique de présélection reste simple. Spécifiez cette technologie lorsque votre fluide est visqueux, à faible débit et totalement non conducteur. Cela brille le plus lorsque les contraintes financières éliminent les options Coriolis pour les canalisations de grande taille. Vous contournez les risques de colmatage des turbines et les limites de conductivité des compteurs mag.
Votre prochaine étape nécessite un calcul actif. Examinez vos dessins isométriques de tuyauterie pour garantir l'espace pour les conduites droites 10D/5D. Calculez soigneusement la chute de pression acceptable de votre système. Enfin, consultez un ingénieur d'application pour vérifier la compatibilité métallurgique. Un dimensionnement et une sélection de matériaux appropriés garantissent que cet instrument robuste fournit des décennies de données fiables.
R : Non, ils ont généralement du mal avec les fluides multiphasiques. Le calcul de la force repose sur une densité de fluide constante. Les bulles de gaz ou les poches d'air réduisent considérablement la densité et créent des profils de vitesse irréguliers. Lorsque des poches de gaz frappent la plaque interne, elles provoquent des pics de force imprévisibles. Cela fausse considérablement la sortie des données. Le fluide doit rester homogène pour une mesure précise.
R : La fréquence d’étalonnage dépend entièrement de l’abrasivité du fluide. Pour les fluides lubrifiants propres comme les huiles pures, le compteur peut fonctionner avec précision pendant trois à cinq ans. Pour les boues très abrasives contenant du sable ou des particules, la plaque interne se dégrade plus rapidement. Dans ces cas difficiles, vous devez programmer un réétalonnage tous les 12 mois pour compenser l’usure physique.
R : Le seuil minimum dépend de la sensibilité de la jauge de contrainte. Le fluide doit générer suffisamment de traînée physique pour plier la tige du capteur de manière microscopique. En règle générale, les vitesses de fluide inférieures à 0,1 mètre par seconde ne sont pas enregistrées de manière fiable. La force mécanique chute jusqu'au seuil de bruit de fond. Consultez toujours le logiciel de dimensionnement du fabricant pour votre densité spécifique.
R : Les modèles standard sont strictement unidirectionnels. La tige de capteur interne et la liaison de la jauge de contrainte sont conçues pour fléchir dans une direction spécifique contre un dispositif de sécurité physique. Le flux inverse peut endommager de manière permanente le capteur standard. Cependant, les fabricants peuvent sur demande créer des versions bidirectionnelles personnalisées en utilisant des plaques symétriques et des jauges de contrainte spécialisées à double pont.
