In der komplexen und anspruchsvollen Welt des industriellen Flüssigkeitsmanagements ist die Auswahl des geeigneten Messgeräts von entscheidender Bedeutung für die Gewährleistung der betrieblichen Effizienz, die Einhaltung von Sicherheitsstandards und die Optimierung der Prozesssteuerung. Zu den verschiedenen Technologien, die Ingenieuren und Facility Managern zur Verfügung stehen, gehört die Der elektromagnetische Durchflussmesser zeichnet sich durch ein hochspezialisiertes und unglaublich genaues Instrument aus. Während der Beschaffungs- und Systemdesignphase stellt sich jedoch häufig die Frage: Was genau unterscheidet diese fortschrittliche Magnettechnologie von anderen, traditionelleren normalen Durchflussmessern? Um diese Unterschiede zu verstehen, ist ein tiefes Eintauchen in die Grundprinzipien der Fluiddynamik, die spezifische Betriebsmechanik verschiedener Messgerätetypen und die einzigartigen Umgebungs- und physikalischen Anforderungen verschiedener industrieller Anwendungen erforderlich. Durch die Untersuchung der Kernunterschiede bei Messtechniken, Strukturdesign und Flüssigkeitskompatibilität können Fachleute fundierte Entscheidungen treffen, die sich direkt auf die Langlebigkeit und Zuverlässigkeit ihrer Flüssigkeitshandhabungssysteme auswirken.
Um die Unterschiede zwischen verschiedenen Messgeräten zu verstehen, muss man zunächst verstehen, wie ein elektromagnetischer Durchflussmesser funktioniert. Dieses Gerät basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion, einem Grundprinzip der Physik, das besagt, dass über jedem Leiter eine Spannung induziert wird, wenn er sich im rechten Winkel durch ein Magnetfeld bewegt. Bei der Flüssigkeitsmessung fungiert die Flüssigkeit selbst als bewegter Leiter. Wenn die leitfähige Flüssigkeit durch das von Magnetspulen umgebene Durchflussrohr des Messgeräts strömt, erzeugt sie eine kleine elektrische Spannung. Diese induzierte Spannung ist direkt proportional zur Geschwindigkeit der Flüssigkeit, die sich durch das Magnetfeld bewegt. Der Sender des Messgeräts erfasst diese Spannung dann über in der Rohrwand montierte Elektroden und wandelt sie in einen hochgenauen Durchflusswert um. Da diese Methode vollständig auf elektromagnetischen Feldern und elektrischer Leitfähigkeit beruht, erfordert sie keine physische Behinderung innerhalb des Rohrs, was zu einem völlig ungehinderten Strömungsweg führt.
Einer der bedeutendsten Vorteile des elektromagnetischen Durchflussmessers ist das Fehlen beweglicher Teile im Messrohr. Herkömmliche mechanische Messgeräte basieren häufig auf Rotoren, Propellern oder anderen physikalischen Komponenten, die direkt mit dem Flüssigkeitsstrom interagieren müssen, um dessen Geschwindigkeit zu messen. Diese störenden Elemente erzeugen zwangsläufig einen Druckabfall im Messgerät und zwingen die Pumpen, härter zu arbeiten, um den Systemdruck aufrechtzuerhalten. Darüber hinaus unterliegen bewegliche Teile einem Verschleiß, insbesondere beim Umgang mit Flüssigkeiten, die Schwebstoffe, Partikel oder abrasive Materialien enthalten. Durch den Wegfall dieser internen Komponenten minimiert der elektromagnetische Durchflussmesser den Druckverlust, reduziert den Bedarf an routinemäßiger mechanischer Wartung erheblich und verlängert die Gesamtlebensdauer des Instruments, selbst in rauen Industrieumgebungen.
Während magnetische Induktion eine robuste Lösung für leitfähige Flüssigkeiten darstellt, verlässt sich die Industrie auf eine breite Palette „normaler“ Durchflussmesser, um verschiedene Arten von Medien, einschließlich nichtleitender Flüssigkeiten, Gase und Dampf, zu verarbeiten. Jede dieser alternativen Technologien nutzt unterschiedliche physikalische Prinzipien zur Berechnung von Durchflussraten, und das Verständnis ihrer Mechanik ist für eine vergleichende Analyse unerlässlich.
Eine weit verbreitete Alternative bei Anwendungen mit sauberen Flüssigkeiten ist die Turbinen-Durchflussmesser . Dieses Gerät funktioniert nach einem relativ einfachen mechanischen Prinzip. Es verfügt über einen mehrblättrigen Rotor, der im Flüssigkeitsstrom hängt und dessen Rotationsachse parallel zur Strömungsrichtung verläuft. Wenn die Flüssigkeit durch das Gehäuse des Messgeräts strömt, trifft sie auf die abgewinkelten Rotorblätter und versetzt diesen in Drehung. Die Drehzahl der Turbine ist direkt proportional zur Geschwindigkeit der Flüssigkeit. Ein Sensor, typischerweise eine magnetische Aufnahmespule, die an der Außenseite des Messgerätegehäuses angebracht ist, erkennt das Vorbeilaufen jedes Rotorblatts und erzeugt ein Impulssignal. Die Frequenz dieser Impulse wird dann in einen Volumenstrom umgewandelt. Trotz ihrer hohen Genauigkeit und Reaktionsfähigkeit sind Turbinenradgaszähler im Allgemeinen auf saubere, niedrigviskose Flüssigkeiten beschränkt, da Schmutz leicht die empfindlichen Rotorblätter beschädigen oder zum Festfressen der Lager führen kann, was zu ungenauen Messwerten oder einem kompletten mechanischen Ausfall führt.
Eine weitere vorherrschende Technologie ist die Vortex-Durchflussmesser , der den von Kármán-Effekt nutzt. Dieses Prinzip beschreibt das Phänomen, bei dem eine Flüssigkeit, die an einem Staukörper (einem nicht stromlinienförmigen Hindernis im Strömungsweg) vorbeiströmt, stromabwärts eine Reihe abwechselnder Wirbel erzeugt. Wenn sich die Flüssigkeit trennt und um den Staukörper herumströmt, entstehen Bereiche mit hohem und niedrigem Druck, wodurch sich Wirbel abwechselnd von beiden Seiten lösen. Die Frequenz, mit der sich diese Wirbel ablösen, ist direkt proportional zur Geschwindigkeit der Flüssigkeit. Sensoren im Messgerät erfassen diese Druckschwankungen und wandeln sie in eine Durchflussmessung um. Wirbelzähler sind äußerst vielseitig und können Flüssigkeiten, Gase und Dampf messen. Ihnen fehlen die sich schnell bewegenden mechanischen Teile, die in Turbinenzählern zu finden sind. Allerdings führen sie aufgrund des Staukörpers zu einem leichten Druckabfall und erfordern eine Mindestströmungsgeschwindigkeit, um messbare Wirbel zu erzeugen.
Für Anwendungen, die eine nicht-invasive Messung erfordern, ist die Ultraschall-Durchflussmesser bieten eine ausgereifte Lösung. Diese Technologie nutzt hochfrequente Schallwellen, um die Flüssigkeitsgeschwindigkeit zu bestimmen. Der gebräuchlichste Typ, das Laufzeit-Ultraschallmessgerät, verwendet Wandlerpaare, die an der Außenseite des Rohrs montiert sind. Diese Wandler senden und empfangen abwechselnd Ultraschallimpulse diagonal über den Flüssigkeitsstrom. Wenn sich eine Schallwelle in die gleiche Richtung wie der Flüssigkeitsstrom ausbreitet, verkürzt sich ihre Laufzeit; umgekehrt verlängert sich bei der Bewegung gegen den Strom die Laufzeit. Das Messgerät berechnet die Differenz dieser Laufzeiten, die direkt proportional zur Geschwindigkeit der Flüssigkeit ist. Da die Wandler an der Außenseite des Rohrs festgeklemmt werden können, eignen sich Ultraschallmessgeräte ideal für die Nachrüstung bestehender Systeme, ohne dass Rohrmodifikationen oder Prozessstillstände erforderlich sind. Ihre Genauigkeit kann jedoch durch das Vorhandensein erheblicher Luftblasen oder hoher Konzentrationen an Schwebstoffen beeinträchtigt werden, die die Schallwellen streuen können.
Für eine einfachere, oft örtliche Strömungsüberwachung bietet sich die Schwebekörper-Durchflussmesser , allgemein bekannt als Rotameter, sind in vielen Branchen nach wie vor ein fester Bestandteil. Dieses Gerät besteht aus einem sich verjüngenden, transparenten Rohr (normalerweise aus Glas oder Kunststoff), das vertikal positioniert ist und dessen breiteres Ende oben liegt. Im Inneren der Röhre befindet sich ein speziell geformter Schwimmer. Wenn Flüssigkeit in den Boden des Rohrs eindringt und nach oben fließt, übt sie eine Auftriebs- und hydrodynamische Aufwärtskraft auf den Schwimmer aus. Der Schwimmer steigt, bis diese nach oben gerichtete Kraft durch die nach unten gerichtete Schwerkraft, die auf die Masse des Schwimmers wirkt, perfekt ausgeglichen wird. Da das Rohr konisch ist, vergrößert sich die ringförmige Fläche zwischen dem Schwimmer und der Rohrwand, wenn der Schwimmer steigt, sodass mehr Flüssigkeit passieren kann. Die Position des Schwimmers im Rohr zeigt direkt die Durchflussrate an, die normalerweise anhand einer auf dem Rohr selbst aufgedruckten Skala abgelesen wird. Obwohl sie kosteneffektiv und leicht abzulesen sind, ohne dass eine externe Stromversorgung erforderlich ist, sind Schwebekörpermessgeräte im Allgemeinen weniger genau als elektronische Messgeräte und müssen in einer streng vertikalen Ausrichtung installiert werden.
Nachdem wir die Funktionsprinzipien dieser verschiedenen Geräte ermittelt haben, können wir nun die Hauptunterschiede beschreiben, die ihre Anwendung in industriellen Umgebungen bestimmen. Die Wahl zwischen einem elektromagnetischen Durchflussmesser und einem normalen Durchflussmesser hängt von mehreren kritischen Faktoren ab, darunter Flüssigkeitsleitfähigkeit, Druckverlustbeschränkungen, Wartungsanforderungen und die physikalischen Eigenschaften der zu messenden Medien.
Die absolute Trennlinie zwischen elektromagnetischen Durchflussmessern und anderen Technologien ist die Anforderung an die Leitfähigkeit der Flüssigkeit. Da elektromagnetische Messgeräte auf dem Faradayschen Gesetz basieren, muss die Flüssigkeit selbst in der Lage sein, elektrischen Strom zu leiten. Wenn die Flüssigkeit nicht leitend ist – beispielsweise gereinigtes Wasser, Kohlenwasserstoffe, Öle oder Gase – funktioniert ein elektromagnetisches Messgerät einfach nicht, da keine Spannung induziert wird. In diesen Szenarien müssen sich Ingenieure auf normale Durchflussmesser wie Turbinen-, Wirbel- oder Ultraschallgeräte verlassen, deren Messungen auf mechanischer Wechselwirkung, Druckdynamik oder Schallwellenausbreitung basieren, für die keine elektrische Leitfähigkeit erforderlich ist.
Die Systemeffizienz wird stark vom Druckverlust zwischen den Messgeräten beeinflusst. Elektromagnetische Durchflussmesser zeichnen sich in diesem Bereich dadurch aus, dass ihre glatte, freie Innenbohrung den Innendurchmesser der umgebenden Rohrleitung widerspiegelt. Durch diese Konstruktion entsteht praktisch kein zusätzlicher Druckabfall im System, wodurch der Energiebedarf der Pumpen zur Aufrechterhaltung des Durchflusses minimiert wird. Im Gegensatz dazu verursachen viele normale Durchflussmesser von Natur aus einen Druckabfall. Turbinenzähler erzeugen durch ihre rotierenden Rotoren Widerstand, Wirbelzähler erzeugen durch ihre stumpfen Körper Hindernisse und Schwebekörperzähler basieren darauf, dass die Flüssigkeit einen physischen Schwimmer anhebt. Bei Großbetrieben oder Systemen, bei denen die Aufrechterhaltung des Drucks von entscheidender Bedeutung ist, bietet die ungehinderte Bauweise des elektromagnetischen Messgeräts einen erheblichen Betriebsvorteil.
Die physikalische Zusammensetzung der Flüssigkeit spielt bei der Auswahl des Messgeräts eine wichtige Rolle. Normale Durchflussmesser mit beweglichen Teilen, wie etwa Turbinenradzähler, sind sehr anfällig für Schäden durch Schwebstoffe, Partikel oder Faserstoffe, die Mechanismen verstopfen oder Lager beschädigen können. Sogar Wirbelzähler können unter Abnutzung des Staukörpers leiden, wenn sie stark abrasiven Schlämmen ausgesetzt sind. Elektromagnetische Durchflussmesser, die keine internen beweglichen Teile oder Hindernisse aufweisen, eignen sich hervorragend für den Umgang mit schwierigen Medien. Sie werden häufig in der Abwasseraufbereitung, Bergbauschlämmen und der Papierzellstoffverarbeitung eingesetzt, wo normale Messgeräte aufgrund von mechanischem Verschleiß oder Verstopfungen schnell ausfallen würden.

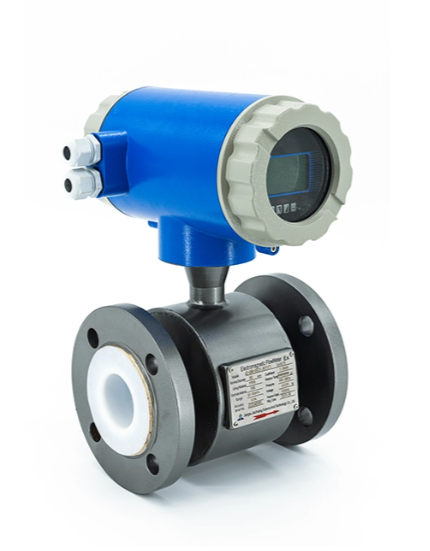

Um die erweiterten Möglichkeiten der modernen magnetischen Durchflussmessung zu veranschaulichen, untersuchen wir den hochpräzisen integrierten elektromagnetischen Durchflussmesser für Wasser von JIECHUANG, insbesondere das Modell JC-090. Dieses Gerät ist ein Beispiel für die robuste Technik und die präzisen Spezifikationen, die für anspruchsvolle industrielle und kommunale Anwendungen erforderlich sind.

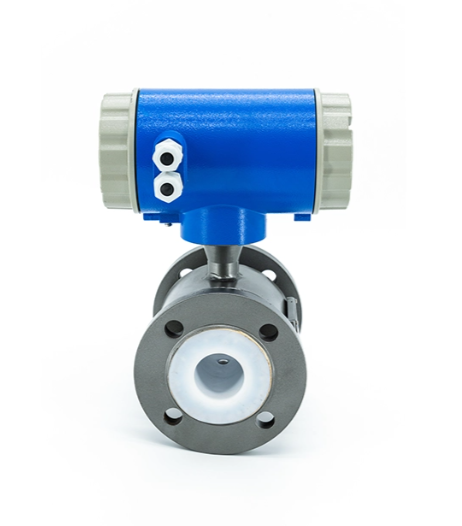

Der JIECHUANG JC-090 wird als elektromagnetischer Durchflussmesser eingestuft, der auf Vielseitigkeit ausgelegt ist. Es ist in mehreren Konfigurationen erhältlich, um unterschiedlichen Installationsumgebungen gerecht zu werden. Das integrierte Design vereint Sensor und Sender in einer einzigen, zusammenhängenden Einheit, was besonders vorteilhaft für die Vereinfachung der Installation in engen Räumen ist, in denen die Verlegung einer umfangreichen Verkabelung unpraktisch ist. Diese integrierte Einheit verfügt über eine digitale Anzeige, mit der Bediener die Durchflussraten überwachen und Einstellungen direkt am Messpunkt anpassen können. Darüber hinaus ist der JC-090 ohne bewegliche Teile konstruiert, ein Kernmerkmal, das den Wartungsaufwand minimiert und den mit mechanischen Messgeräten verbundenen Druckverlust eliminiert.
Für Umgebungen, in denen der Messpunkt schwer zugänglich ist oder Sicherheitsrisiken bergen, ist der JC-090 in einer geteilten Konfiguration erhältlich. Dadurch kann der Sensor in gefährlichen oder schwer zugänglichen Bereichen platziert werden, während der Sender an einem sicheren, bequemen Ort zur Überwachung und Konfiguration zugänglich bleibt. Darüber hinaus ist der Zähler für große Infrastrukturen in einer Einschubkonfiguration erhältlich. Dies ermöglicht eine nichtinvasive Installation in großen Rohrleitungen, ohne dass kostspielige und störende Rohrschnitte erforderlich sind.
Die technischen Parameter des JC-090 unterstreichen seine Präzision und Anpassungsfähigkeit. Es unterstützt eine Vielzahl von Rohrgrößen mit einem Nenndurchmesser von DN10 bis DN3200. Es ist wichtig zu beachten, dass die Einsteckkonfiguration einen Nenndurchmesser von mindestens DN200 erfordert. Das Messgerät ist in der Lage, Flüssigkeitsgeschwindigkeiten innerhalb eines Durchflussmessbereichs von 0,3 bis 10 m/s genau zu messen.
Genauigkeit ist bei der Flüssigkeitsmessung von größter Bedeutung und der JC-090 bietet außergewöhnliche Leistung. Die Konfiguration des Rohrleitungstyps bietet Genauigkeitsstufen von 0,2, 0,5 und 1,0, während der Einfügungstyp eine Genauigkeit von 2,5 bietet. Bei diesen Konfigurationen behält das Gerät einen strengen Wiederholbarkeitsfehler von ±0,1 % des Messwerts bei und sorgt so für konsistente und zuverlässige Daten über die Zeit.

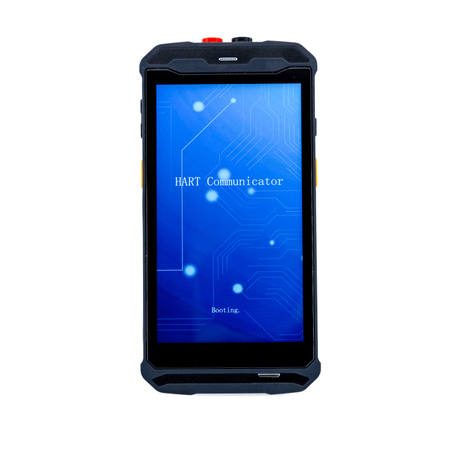

Die elektrischen und Kommunikationsspezifikationen des Messgeräts sind für eine nahtlose Integration in moderne industrielle Steuerungssysteme ausgelegt. Es verfügt über mehrere Kommunikationsschnittstellen, darunter RS232-, RS485- und HART-Protokolle. Das Gerät bietet einen vollständig isolierten Ausgangsstrom von 4 bis 20 mA. Zu den Stromversorgungsoptionen gehören sowohl AC220V 50Hz als auch DC24V und sind für unterschiedliche Energieinfrastrukturen der Anlage geeignet. Das System ist für den zuverlässigen Betrieb in Umgebungen mit einer relativen Luftfeuchtigkeit von 5 % bis 95 % relativer Luftfeuchtigkeit ausgelegt.
Der JC-090 ist so konstruiert, dass er unterschiedlichen Umgebungsbedingungen standhält. Allerdings müssen die Materialspezifikationen und -beschränkungen sorgfältig beachtet werden. Der Umgebungstemperaturbereich des Sensors liegt zwischen -40 °C und +80 °C, während der Konverter zwischen -25 °C und +60 °C betrieben werden kann. Der mittlere Temperaturbereich hängt stark von der gewählten Innenauskleidung ab. Eine Gummiauskleidung hält Flüssigkeitstemperaturen von -20 °C bis +80 °C stand, während eine PTFE-Auskleidung diese Fähigkeit auf Temperaturen von -30 °C bis +150 °C erweitert. Es ist jedoch eine strikte Bedingung, dass zum Zeitpunkt der Bestellung Medientemperaturen über 80 °C angegeben werden müssen, um ordnungsgemäße Fertigungskonfigurationen sicherzustellen.
Die Materialkompatibilität ist eine kritische Einschränkung, die beachtet werden muss, um einen katastrophalen Ausfall zu verhindern. Während PTFE-Auskleidungen eine hervorragende Hochtemperatur- und Chemikalienbeständigkeit bieten, sind sie nicht beständig gegen Chlortrifluorid oder Hochtemperatur-Sauerstoffdifluorid. Ebenso unterliegt die Auswahl der Elektrodenmaterialien bestimmten Einschränkungen. Elektroden aus Platin/Iridium-Legierung sind zwar sehr beständig gegen viele korrosive Substanzen, eignen sich jedoch nicht für die Verwendung mit Königswasser oder Ammoniumsalzen. Titanelektroden sind gegenüber reinen reduzierenden Säuren nicht beständig, es sei denn, die Flüssigkeit enthält Oxidationsmittel. Die Einhaltung dieser Einschränkungen ist für die Aufrechterhaltung der Integrität des Messgeräts von wesentlicher Bedeutung.
Der JC-090 ist äußerst vielseitig und verfügt über verifizierte Anwendungsfälle in mehreren kritischen Branchen. Es wird in großem Umfang in der Wasseraufbereitung und im Kommunalmanagement, in der chemischen Verarbeitung und Flüssigkeitshandhabung, in der Lebensmittel- und Getränkeproduktion sowie in Öl- und Gaspipelines eingesetzt.
Damit das Messgerät funktioniert, ist es ausschließlich mit leitfähigen Flüssigkeiten kompatibel, die eine Leitfähigkeit von ≥ 5μs/cm besitzen. Innerhalb dieser Anforderung kann die Leistung des Messgeräts basierend auf der spezifischen Art der Flüssigkeit optimiert werden. Für Reinwasseranwendungen liegt die optimale Strömungsgeschwindigkeit zwischen 1,5 und 3 m/s. Beim Umgang mit Lösungen, die zur Kristallisation neigen, wird eine höhere optimale Strömung von 3 bis 4 m/s empfohlen, um Ablagerungen auf den Elektroden zu verhindern. Umgekehrt wird bei der Messung von abrasiven Flüssigkeiten wie Schlämmen eine niedrigere optimale Strömung von 1,0 bis 2 m/s empfohlen, um den Verschleiß der Innenauskleidung zu minimieren.
Um die angegebene Genauigkeit des JC-090 zu erreichen, ist eine ordnungsgemäße Installation von entscheidender Bedeutung. Rohrleitungsinstallationen erfordern unbedingt eine gerade Rohrlänge von mindestens 10 DN vor und 5 DN nach dem Zähler, um ein stabiles, voll entwickeltes Strömungsprofil zu gewährleisten. Wenn im System Strömungsgeschwindigkeiten unter 0,3 m/s auftreten, sollte ein Reduzierrohr verwendet werden, um die Geschwindigkeit durch das Messrohr zu erhöhen. Für eine optimale Leistung sollte die normale Durchflussrate bei etwas mehr als 50 % des Vollausschlags des Durchflussmessers gehalten werden.
Bei Verwendung der Split-Modelle schreiben Wartungs- und Installationsprotokolle vor, dass die Kabelentfernung zwischen Sensor und Sender unter 30 Metern gehalten werden sollte. Das Überschreiten dieses Abstands kann zu Signalstörungen und einer verminderten Messgenauigkeit führen.
Der JC-090 erfüllt strenge Industriestandards und trägt das Explosionsschutzzeichen ExdIIBT4, was einen sicheren Betrieb in potenziell volatilen Umgebungen gewährleistet. Darüber hinaus verfügt es über robuste Schutzarten, darunter IP65, IP67 und IP68 für den Tauchtyp, was einen hervorragenden Schutz gegen das Eindringen von Staub und Wasser bietet. Darüber hinaus entspricht es dem Flanschstandard GB9119-2000 und gewährleistet so die Kompatibilität mit der standardmäßigen industriellen Rohrleitungsinfrastruktur.
Der hochpräzise integrierte elektromagnetische Durchflussmesser für Wasser von JIECHUANG (Modell JC-090) stellt eine hochentwickelte Lösung für die industrielle Flüssigkeitsmessung dar und bietet durch sein hindernisfreies Design ohne bewegliche Teile deutliche Vorteile gegenüber herkömmlichen mechanischen Messgeräten. Durch die außergewöhnliche Genauigkeit über einen großen Bereich von Rohrdurchmessern (DN10–3200), die Unterstützung vielseitiger Konfigurationen wie Split- und Insert-Typen und die Bewältigung rauer Umgebungen mit robustem Explosionsschutz und hohen Schutzarten bietet dieses Gerät einen enormen praktischen Nutzen. Seine Fähigkeit, anspruchsvolle leitfähige Medien – von sauberem kommunalem Wasser bis hin zu abrasiven chemischen Schlämmen – genau zu messen, ohne Druckverluste zu verursachen, macht es zu einer idealen, wartungsarmen Investition für Profis, die komplexe Infrastrukturen in der Wasseraufbereitung, chemischen Verarbeitung und Lebensmittelproduktion verwalten.
