Produkteinführung

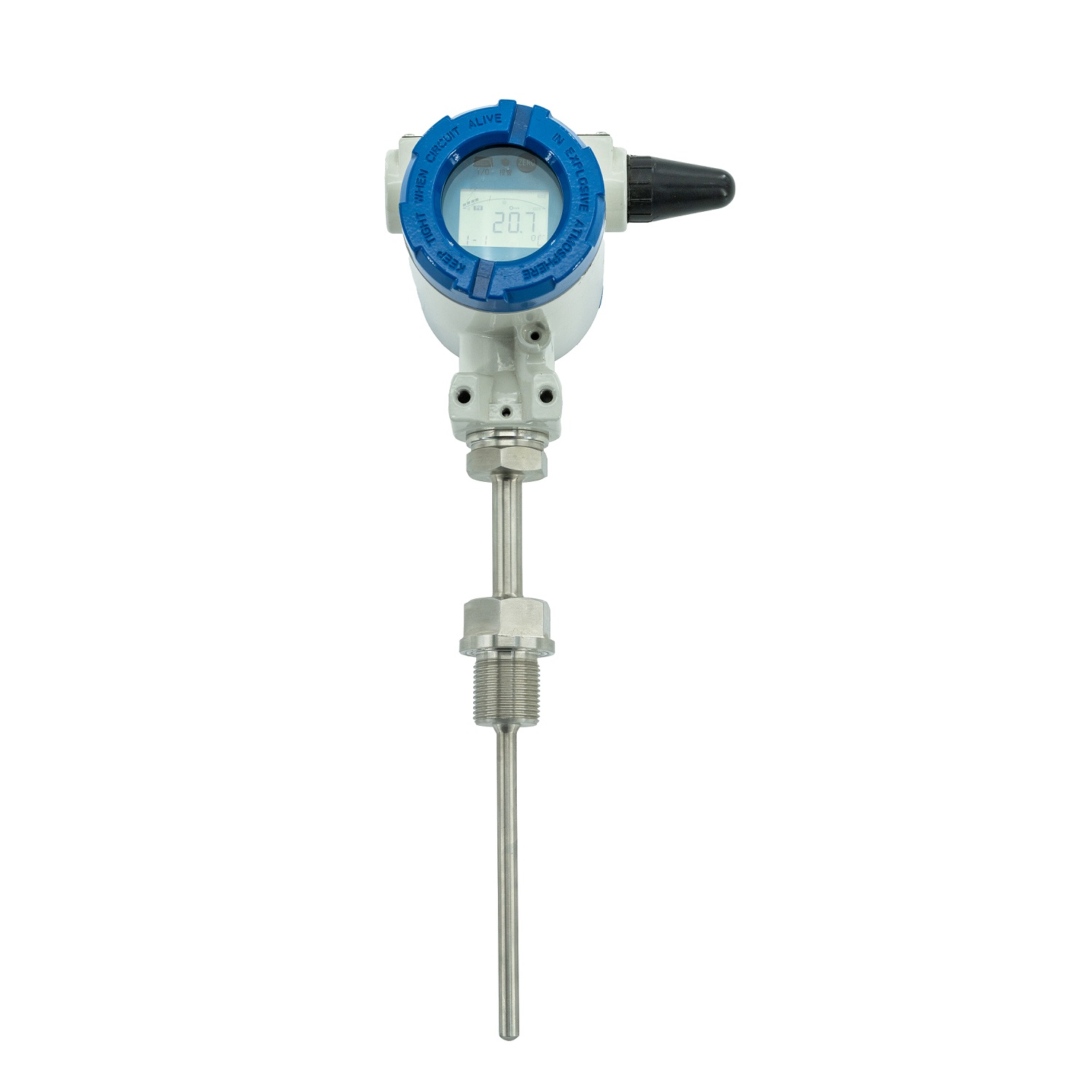

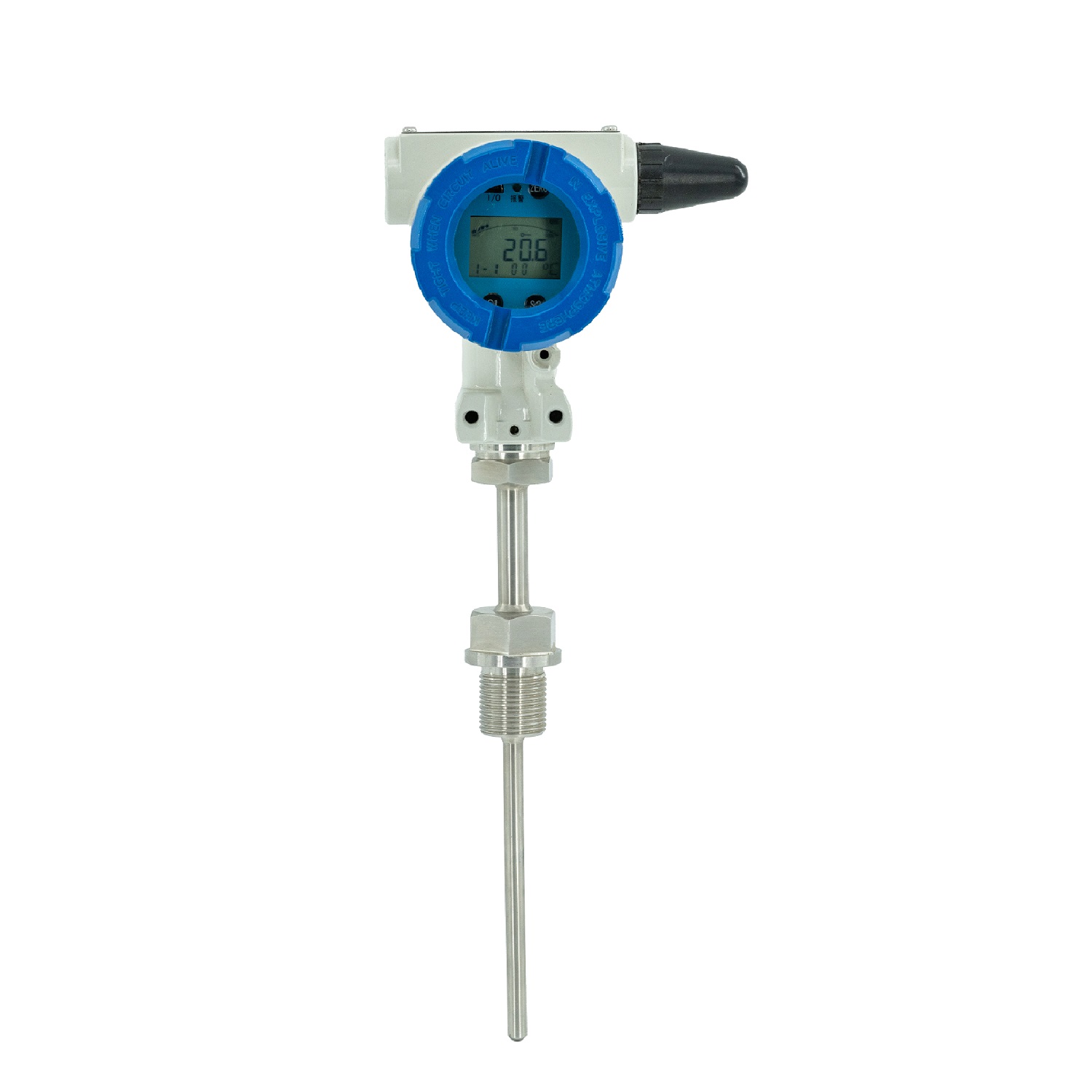

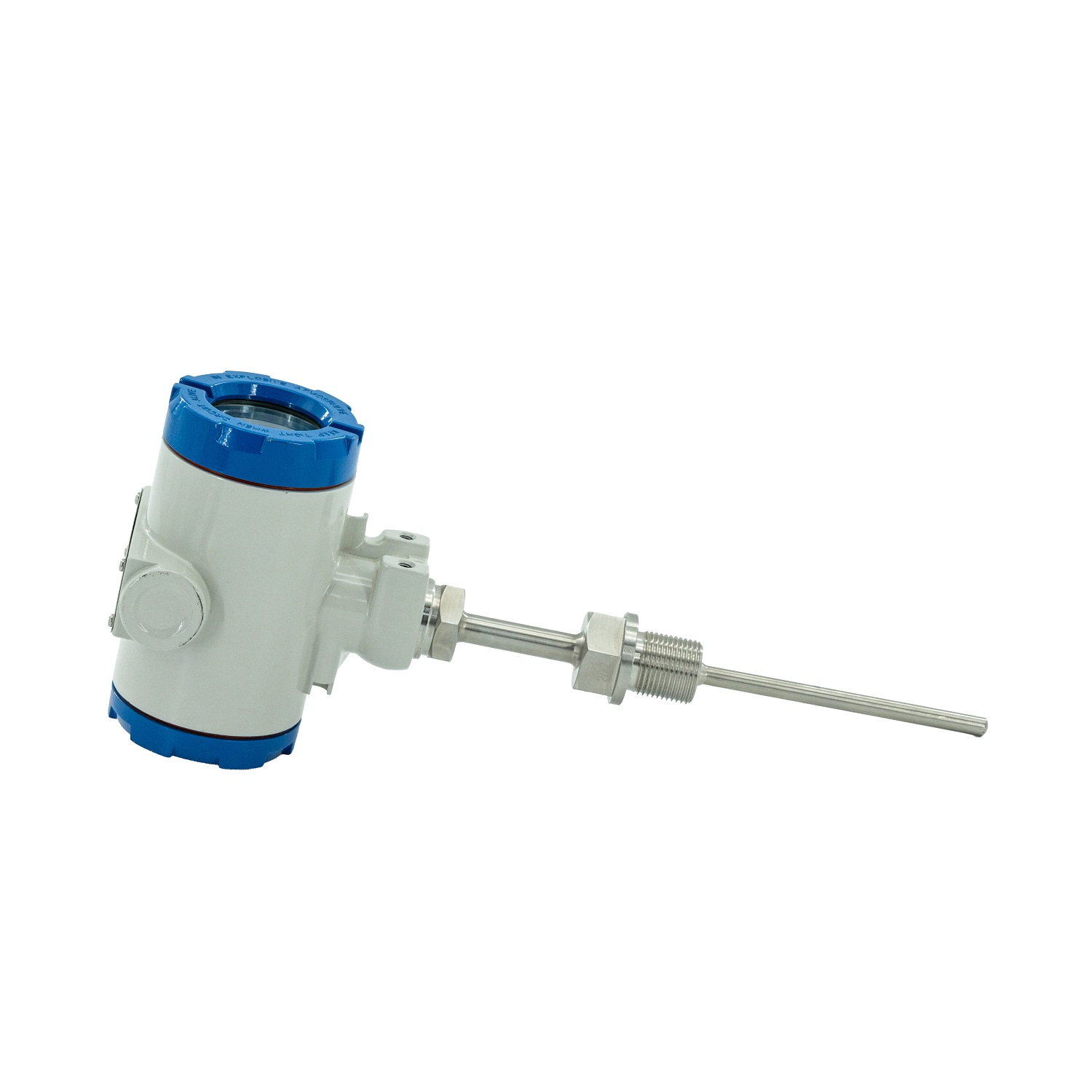

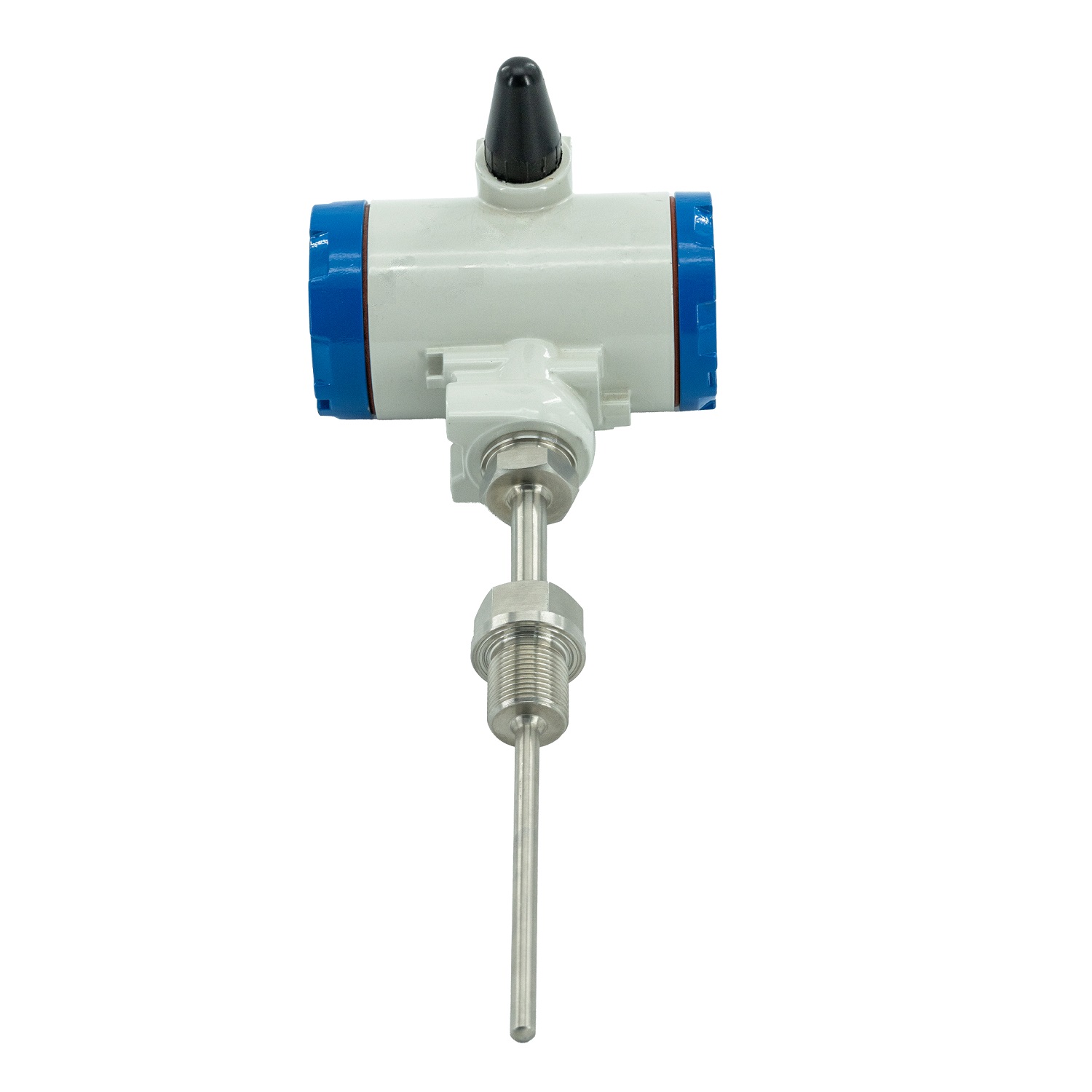

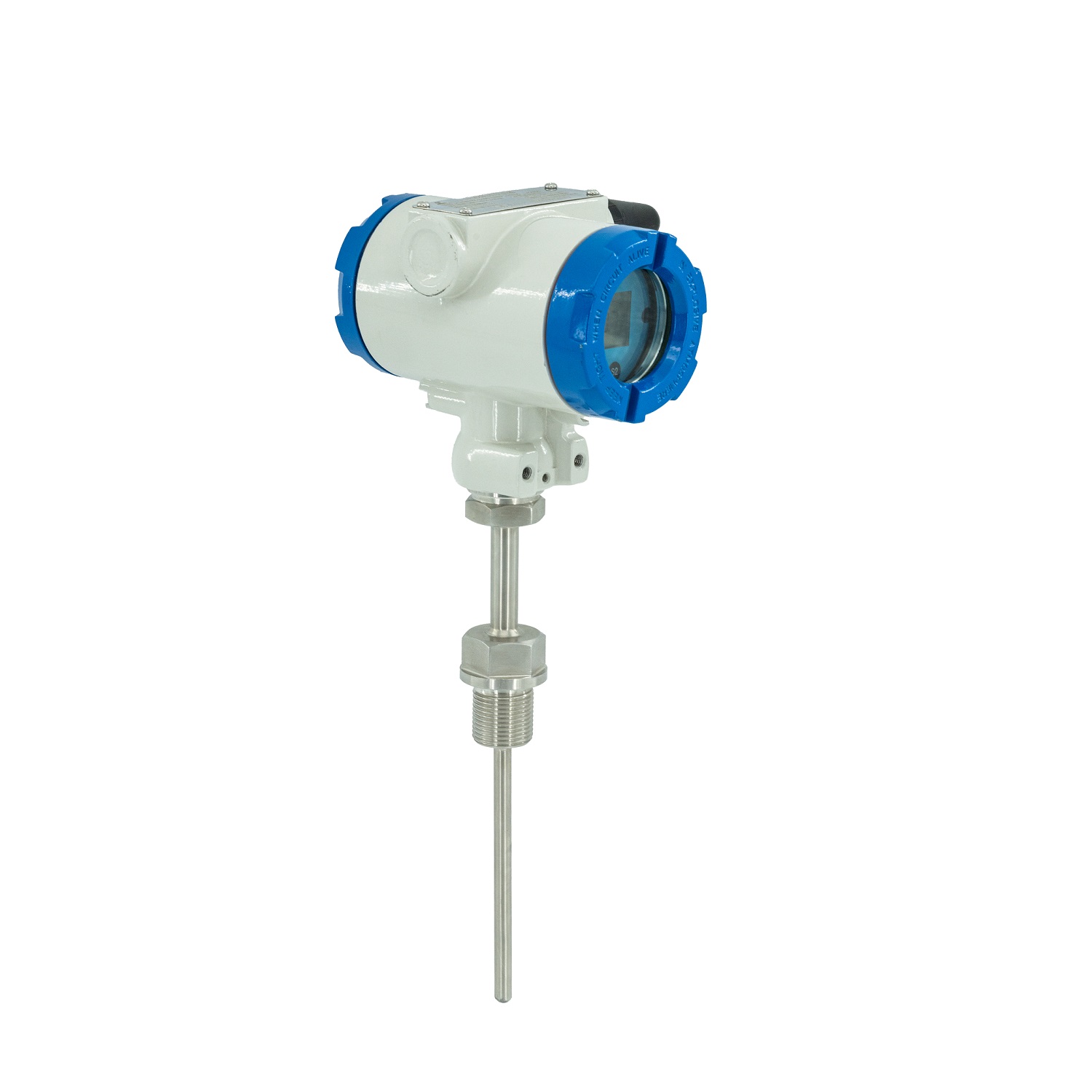

Der industrielle digitale drahtlose Temperaturtransmitter JC-SBW ist für die industrielle Temperaturmessung und Fernüberwachung konzipiert.
Es integriert ein Temperatursensorelement, ein drahtloses Kommunikationsmodul und ein LCD-Display in einem kompakten Gerät. Temperaturdaten können drahtlos an ein kompatibles Überwachungssystem übertragen werden, was dazu beiträgt, die Installation von Signalkabeln in geeigneten Anwendungen zu reduzieren.
Der Messumformer ist je nach gewählter Konfiguration mit einem Pt100-Widerstandsthermometer oder einem Thermoelementsensor erhältlich. Eine Edelstahlsonde und ein Gewindeinstallationsdesign unterstützen die Temperaturmessung in Rohrleitungen, Tanks und Industrieanlagen.
Drahtlose Kommunikationsoptionen können entsprechend den Projektanforderungen ausgewählt werden.
Anwendungen
Der kabellose Temperatursender JC-SBW kann zur Temperaturüberwachung eingesetzt werden in:
Öl und Gas: Überwachung der Temperatur von Rohrleitungen und Geräten.
Chemische Verarbeitung: Temperaturüberwachung von Prozessanlagen und Lagertanks, vorbehaltlich der Materialverträglichkeit.
Kraftwerke: Temperaturüberwachung ausgewählter Industrieanlagen.
Dampf- und Wärmeaustauschsysteme: Überwachung kompatibler Prozesspunkte innerhalb der angegebenen Temperatur- und Druckgrenzen.
HVAC-Systeme: Temperaturüberwachung in geeigneten Industrie- und Gebäudesystemen.
Smart Factories: Drahtlose Temperaturdatenerfassung für industrielle Überwachungssysteme.
Remote-Installationen: Temperaturüberwachungspunkte, an denen die Installation von Signalkabeln schwierig oder kostspielig ist.
Die Anwendungseignung hängt vom Sensor, dem Prozessanschluss, den Betriebsbedingungen, der Kommunikationsmethode und den erforderlichen Zertifizierungen ab.
Hauptmerkmale
Drahtlose Temperaturdatenübertragung
Unterstützt drahtlose Überwachung in kompatiblen Industriesystemen. Die verfügbaren Kommunikationsoptionen hängen von der ausgewählten Konfiguration ab.
Lokales LCD-Display
Ermöglicht Bedienern die Überprüfung der gemessenen Temperatur am Installationsort.
Pt100-RTD- oder Thermoelement-Optionen
Die Sensorauswahl kann an den Messbereich und die Prozessanforderungen angepasst werden.
Batteriebetriebenes Design
Die integrierte Lithiumbatterie unterstützt Installationen, bei denen ein externes Stromkabel unerwünscht ist. Die Batterielebensdauer hängt von der Kommunikationsmethode, dem Berichtsintervall und den Betriebsbedingungen ab.
Einstellbare Sondeninstallation
Die Sondeneinstecktiefe kann angepasst werden, wenn die ausgewählte Klemmverschraubung diese Funktion unterstützt.
Edelstahlsonde
Für unterschiedliche Installations- und Materialkompatibilitätsanforderungen stehen Optionen aus SS304 oder SS316L zur Verfügung.
Konfigurierbare Industrieverbindungen
Sondendurchmesser, Eintauchlänge und Prozessanschluss sind je nach Anwendung wählbar.
Technische Spezifikationen
Artikel |
Spezifikation |
Modell |
JC-SBW |
Sensortyp |
Pt100 RTD/Thermoelement, optional |
Messbereich |
-40 bis 150 °C, anpassbar |
Genauigkeit |
±0,2 % FS / ±0,5 % FS |
Anzeige |
LCD-Digitalanzeige |
Kommunikation |
LoRa / LoRaWAN / NB-IoT / 4G, optional |
Übertragungsentfernung |
Bis zu 1–5 km (abhängig von Umgebung und Protokoll) |
Stromversorgung |
Eingebauter Lithium-Akku |
Sondendurchmesser |
6 mm / 8 mm / 10 mm, optional |
Einfügungslänge |
200 mm, anpassbar |
Sondenmaterial |
SS304 / SS316L optional |
Prozessanbindung |
M20×1,5 / G1/2 / 1/2 NPT optional |
Schutzklasse |
IP65 / IP66 / IP67 Optional |
Explosionsschutz |
Exdb, Exia Optional |
Hinweis: Die Spezifikationen können je nach Kundenwunsch angepasst werden.
Anfrageleitfaden
Messbereich und normale Betriebstemperatur
Sensortyp: Pt100 RTD oder Thermoelement
Erforderliche Genauigkeit
Drahtloses Kommunikationsprotokoll
Sondendurchmesser und Einführlänge
Art und Größe der Prozessverbindung
Erforderliche Schutzart
Bestellmenge
Besondere Anforderungen
Explosionsschutzzertifizierung und Gefahrenbereichsklassifizierung
Erforderliche Funkübertragungsentfernung und Überwachungssystemkompatibilität
Erwartungen an die Batterielebensdauer und Datenberichtsintervall
Kompatibilität von Sondenmaterial und Prozessmedium
Besondere Betriebstemperatur-, Installations- oder Umgebungsbedingungen
FAQ
F1: Was misst der JC-SBW?
A: Es misst die Prozesstemperatur mithilfe eines ausgewählten Pt100-RTD- oder Thermoelementsensors und überträgt Temperaturdaten drahtlos.
F2: Welche drahtlosen Kommunikationsmethoden stehen zur Verfügung?
A: LoRa, LoRaWAN, NB-IoT und 4G sind als Optionen aufgeführt. Verfügbarkeit und Kompatibilität sollten für die erforderliche Konfiguration bestätigt werden.
F3: Benötigt der Sender eine externe Stromversorgung?
A: Die aufgeführte Konfiguration verwendet eine eingebaute Lithiumbatterie. Die Batterielebensdauer hängt von den Betriebsbedingungen und Kommunikationseinstellungen ab.
F4: Können die Sondeneinführungslänge und der Anschluss angepasst werden?
A: Sondenabmessungen und Prozessanschlüsse können je nach verfügbarer Produktkonfiguration angepasst werden.
F5: Ist eine explosionsgeschützte Version verfügbar?
A: Möglicherweise sind Explosionsschutzoptionen verfügbar. Bitte geben Sie die erforderliche Gefahrenbereichsklassifizierung an, damit das entsprechende Modell und die Zertifizierung überprüft werden können.
A: Bitte geben Sie den Messbereich, den Sensortyp, die Genauigkeit, das Funkprotokoll, die Sondenabmessungen, den Prozessanschluss, die erforderliche Schutzart und die Menge an.
Bestellung und Anpassung
Bitte geben Sie bei der Angebotsanfrage Ihre Prozessbedingungen und Überwachungsanforderungen an. JIECHUANG kann vor der Auftragsbestätigung die geeignete Sensorkonfiguration, die drahtlose Kommunikationsoption, die Installationsabmessungen und die geltenden Zertifizierungen bestätigen.
