Produkteinführung

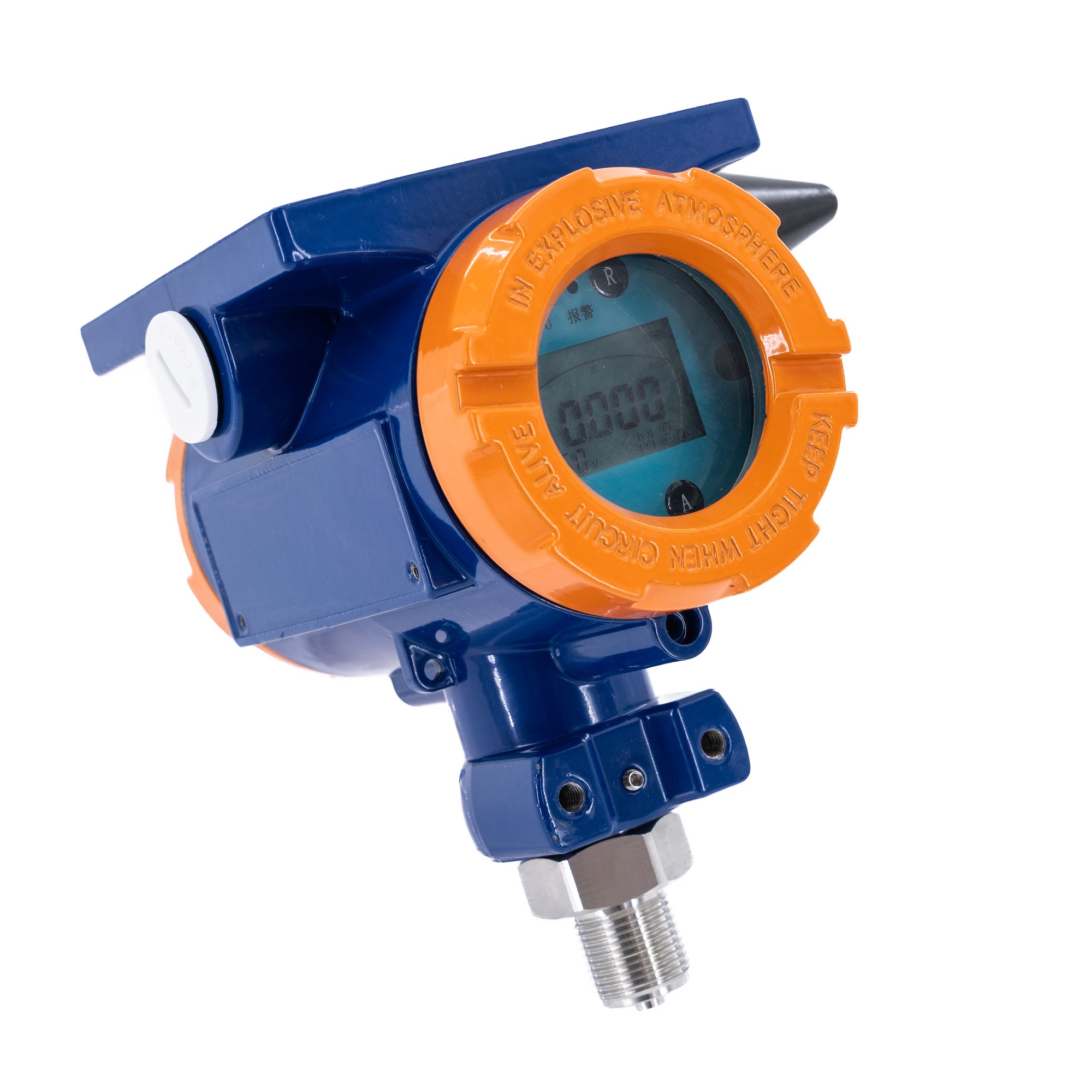

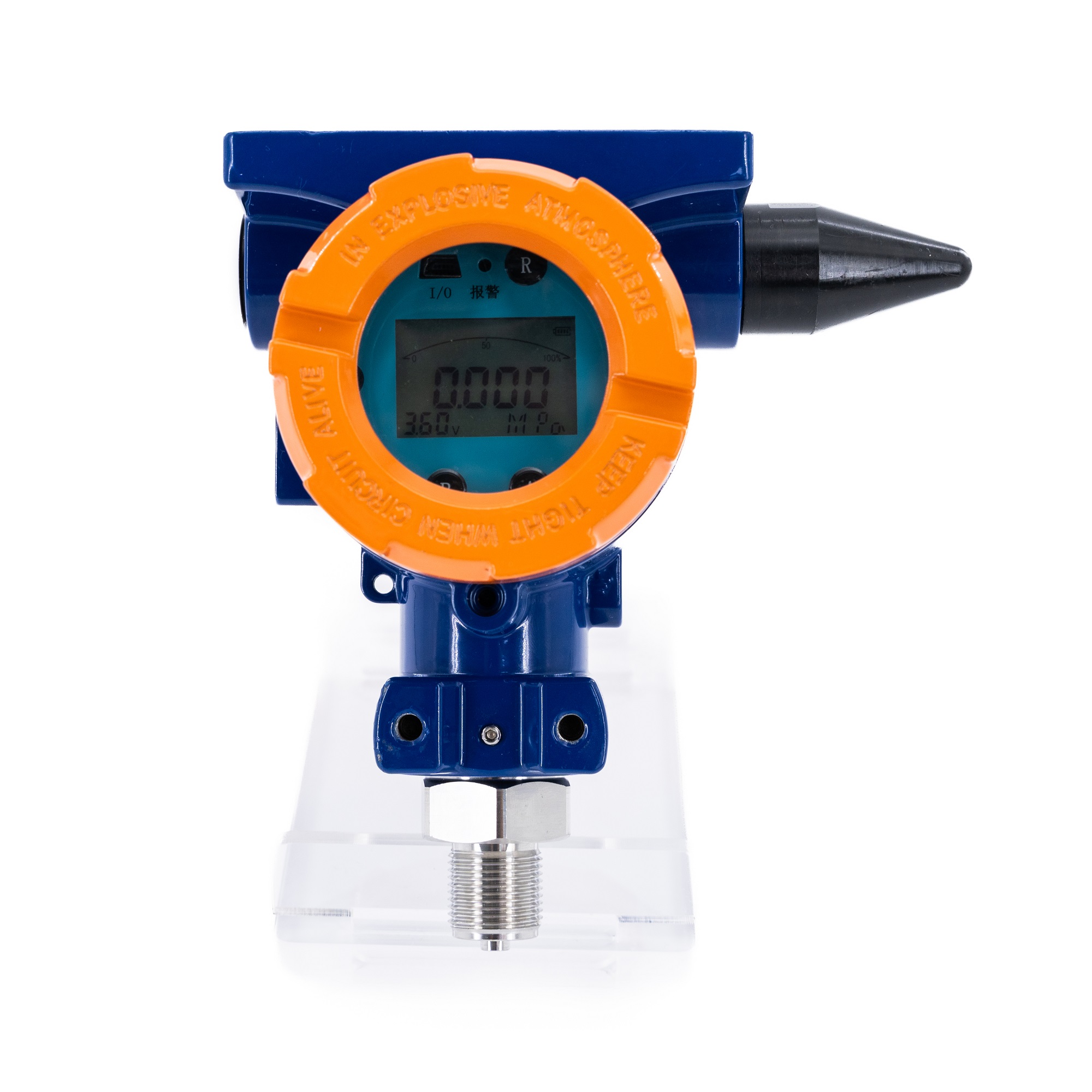

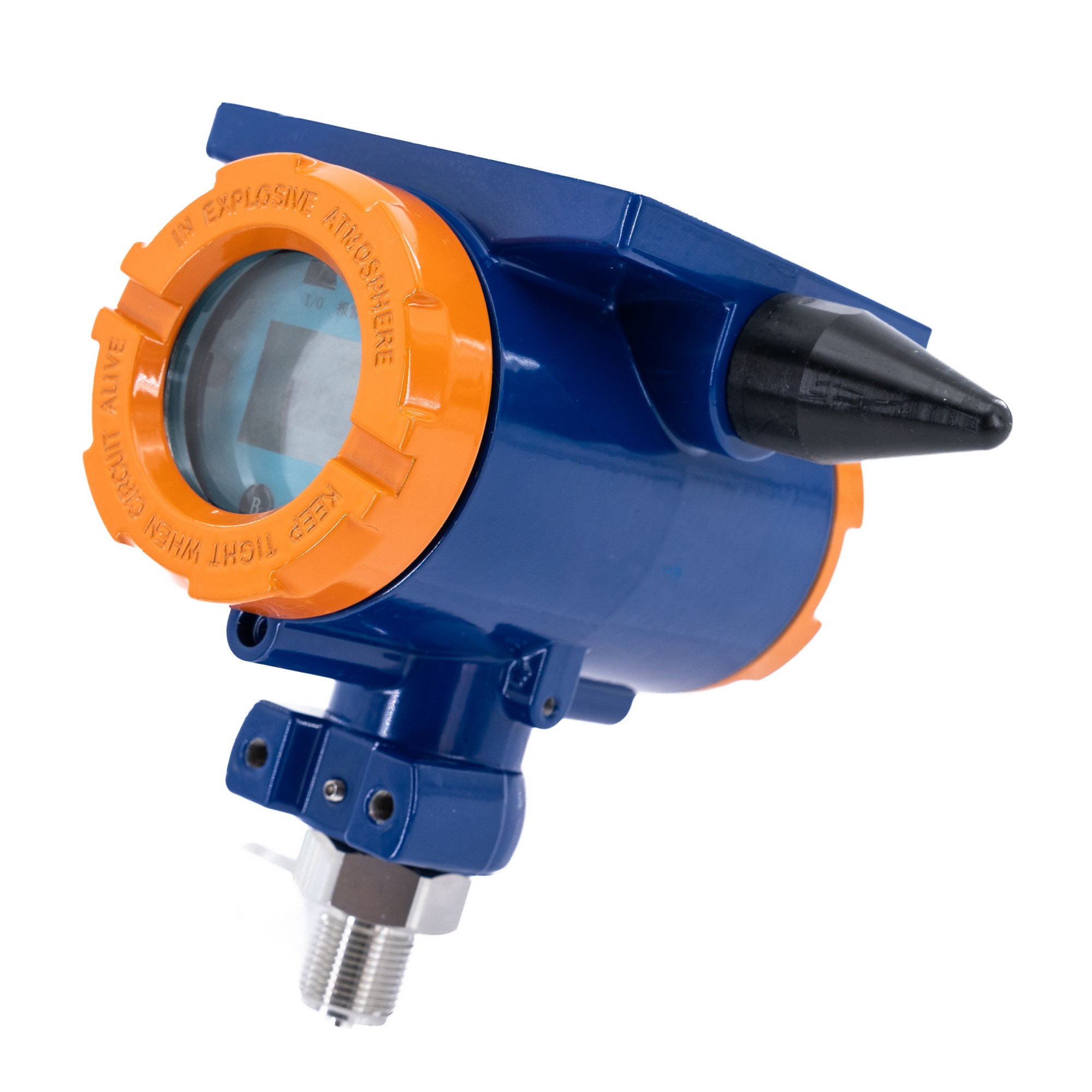

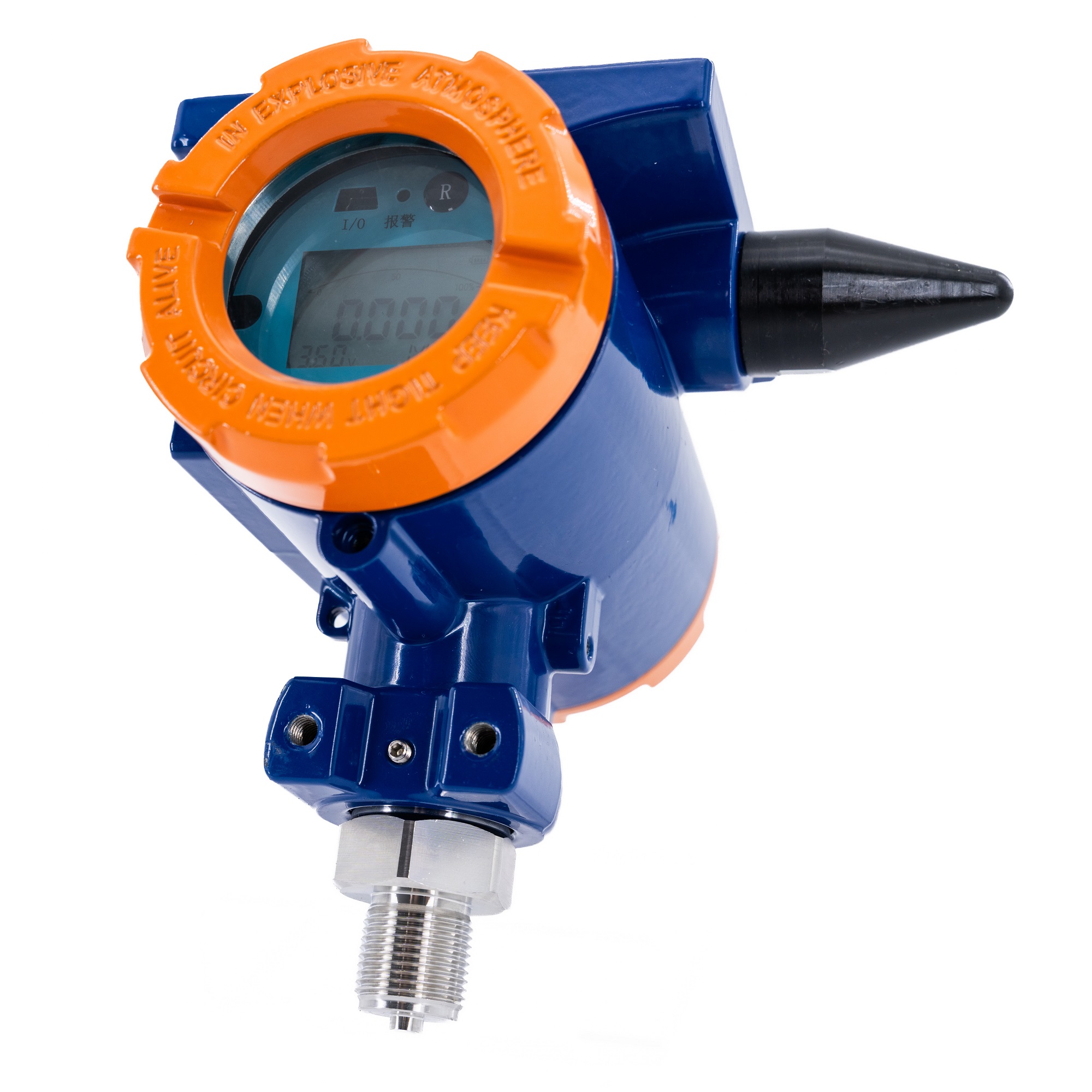

Der explosionsgeschützte drahtlose Drucktransmitter der JC-G-Serie ist für die Ferndruckmessung und -überwachung in industriellen Anwendungen konzipiert. Es integriert einen Drucksensor, ein lokales LCD-Display, ein drahtloses Kommunikationsmodul und eine eingebaute Lithiumbatterie.
Mit LoRa- oder NB-IoT-Kommunikationsoptionen ermöglicht der Sender die drahtlose Druckdatenübertragung für Fernüberwachungssysteme. Sein IP67-zertifiziertes Gehäuse bietet Schutz vor dem Eindringen von Staub und vorübergehendem Untertauchen unter bestimmten Testbedingungen.
Das Instrument eignet sich für Anwendungen in den Bereichen Öl und Gas, chemische Verarbeitung, Tanküberwachung, Pipelines und andere Industriestandorte, an denen eine herkömmliche kabelgebundene Installation schwierig oder kostspielig sein kann. Explosionsgeschützte Konfigurationen sind vorbehaltlich des jeweiligen Produktmodells und der entsprechenden Zertifizierung verfügbar.
Anwendungen
Öl- und Gasindustrie
Fernüberwachung des Drucks an geeigneten Messpunkten für Rohrleitungen, Tanks und Geräte.
Chemische und petrochemische Anlagen
Drucküberwachung kompatibler Prozessgeräte, vorbehaltlich Medienkompatibilität und Installationsbedingungen.
Lagertanks
Fernerfassung von Druckdaten für kompatible Tanksysteme.
Industrielle Pipelines
Überwachen Sie den Druck an verteilten Messpunkten, an denen die Installation von Signalkabeln schwierig sein kann.
Ölfeld- und Bohrlochkopfausrüstung
Druckfernüberwachung an geeigneten Installationen, abhängig von der Druckstufe, dem Prozessanschluss und den Anforderungen des Gefahrenbereichs.
Entlegene Industriestandorte
Druckmessung an unbeaufsichtigten oder schwer zugänglichen Stellen.
Industrielle IoT-Überwachung
Drahtlose Druckdatenerfassung für kompatible Gateways und Überwachungsplattformen.
Die Anwendungseignung hängt vom Druckbereich, der Druckart, dem Medium, der Prozesstemperatur, der Anschlussleistung, der Kommunikationsabdeckung und der geltenden Zertifizierung ab.
Merkmale
Drahtlose Druckmessung zur Fernüberwachung.
LoRa- oder NB-IoT-Kommunikationsoptionen.
Lokales LCD-Display zur Druckablesung vor Ort.
Eingebauter Lithium-Akku für batteriebetriebenen Betrieb.
IP67-zertifiziertes Gehäuse zum Schutz vor Staub und Wasser.
Benetzte Teile aus Edelstahl 316L für kompatible Prozessmedien.
Mehrere Druckbereiche und Prozessanschlüsse verfügbar.
Explosionsgeschützte Konfigurationen für anwendbare Industrieumgebungen verfügbar.
Technische Spezifikationen
Parameter |
Spezifikation |
Produktname |
Explosionsgeschützter kabelloser Drucktransmitter |
Modell |
JC-G-Serie |
Druckbereich |
0–1,6 MPa / -0,1–0 MPa / 0–60 MPa / Andere Bereiche optional |
Genauigkeit |
±0,1 % FS; ±0,075 % FS optional |
Drahtlose Kommunikation |
LoRa / NB-IoT optional |
Anzeige |
Lokale LCD-Digitalanzeige |
Stromversorgung |
Eingebauter Lithium-Akku |
Prozessanbindung |
M20×1,5, 1/2' NPT, G1/2; weitere Optionen verfügbar |
Benetzte Teile |
Edelstahl 316L |
Prozesstemperatur |
-20–70 °C / Andere Bereiche optional |
Schutzgrad |
IP67 |
Explosionsgeschützter Typ |
Ex d / Ex i Optional |
Anwendung |
Ferndruckmessung und -überwachung |
Hinweis: Die Spezifikationen können je nach Kundenwunsch angepasst werden.
Anfrageleitfaden
Druckart: Manometer oder Absolutdruck
Erforderlicher Druckbereich und normaler Betriebsdruck
Prozessmedium
Erforderliche Genauigkeit
Art und Größe der Prozessverbindung
Drahtlose Kommunikationsmethode: LoRa oder NB-IoT
Bestellmenge
Besondere Anforderungen
Gefahrenbereichsklassifizierung und erforderliche Explosionsschutzzertifizierung
Erforderliche Übertragungsentfernung und Überwachungsplattform
Gateway- oder Netzwerkkompatibilität
Prozesstemperatur und Umgebungsbedingungen
Anforderungen an benetzte Materialien
Erforderliche Schutzart
Erwartungen an die Batterielebensdauer und Datenberichtsintervall
Besondere Installations- oder Anschlussanforderungen
FAQ
F1: Wie hoch ist die Schutzart dieses drahtlosen Drucksenders?
A: Der Sender verfügt über ein IP67-zertifiziertes Gehäuse, das staubdichten Schutz und Schutz gegen zeitweiliges Untertauchen unter bestimmten Testbedingungen bietet.
F2: Unterstützt der Sender die drahtlose Fernüberwachung?
A: Ja. Es stehen LoRa- und NB-IoT-Kommunikationsoptionen zur Verfügung. Bitte bestätigen Sie die erforderliche Kommunikationsmethode und die Kompatibilität mit Ihrem Überwachungssystem.
F3: Ist eine explosionsgeschützte Version verfügbar?
A: Je nach ausgewähltem Modell sind möglicherweise explosionsgeschützte Konfigurationen verfügbar. Bitte bestätigen Sie vor der Bestellung die erforderliche Gefahrenbereichsklassifizierung und Zertifizierung.
Bestellung und Anpassung
Bitte geben Sie bei der Angebotsanfrage die Prozessbedingungen, den erforderlichen Druckbereich, die Kommunikationsmethode und die Installationsdetails an.
JIECHUANG kann die geeignete Drucksensorkonfiguration, Prozessverbindung, drahtlose Kommunikationsoption und entsprechende Zertifizierung prüfen, bevor die endgültige Spezifikation und der Preis bestätigt werden.
