JC-090
Jiangsu Jiechuang

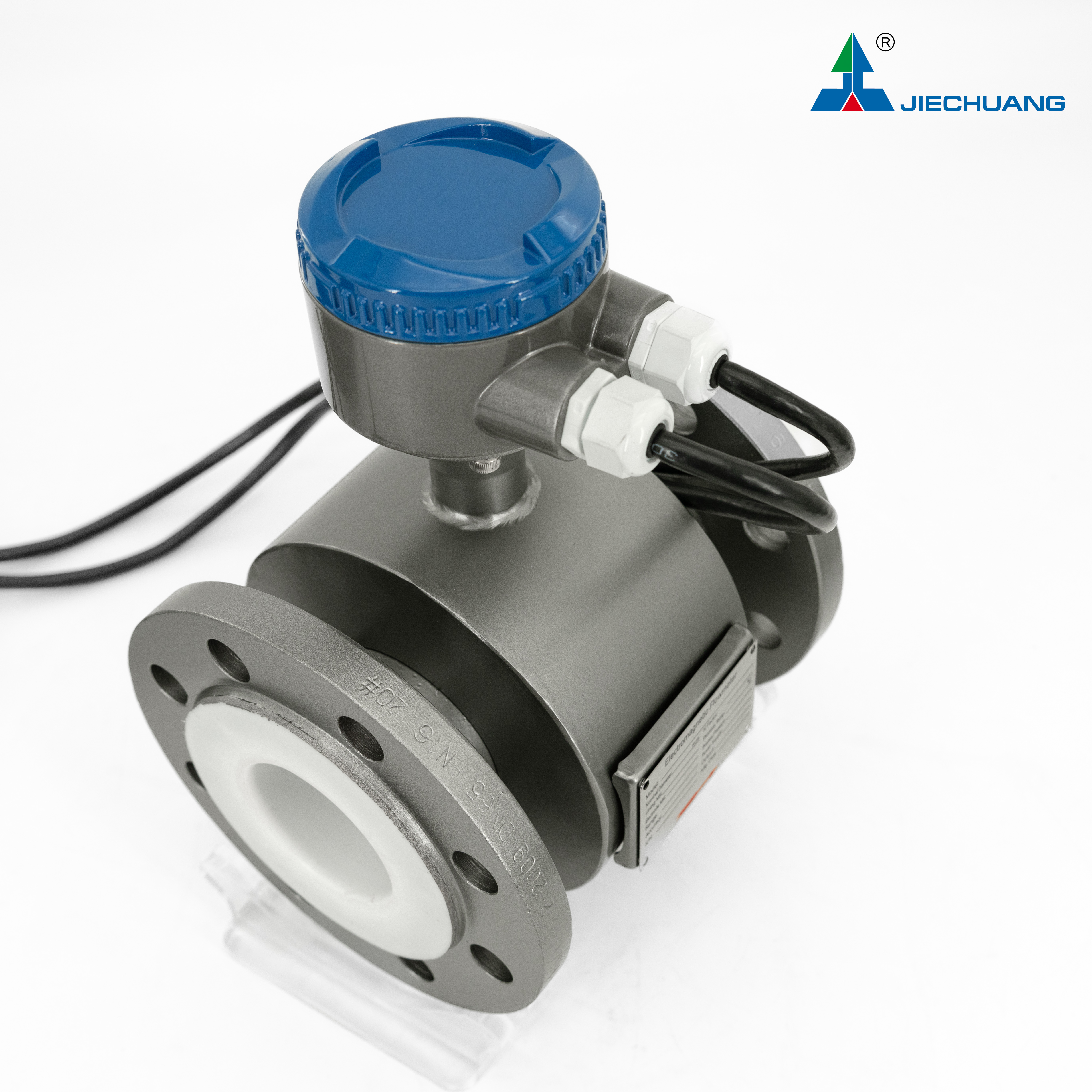

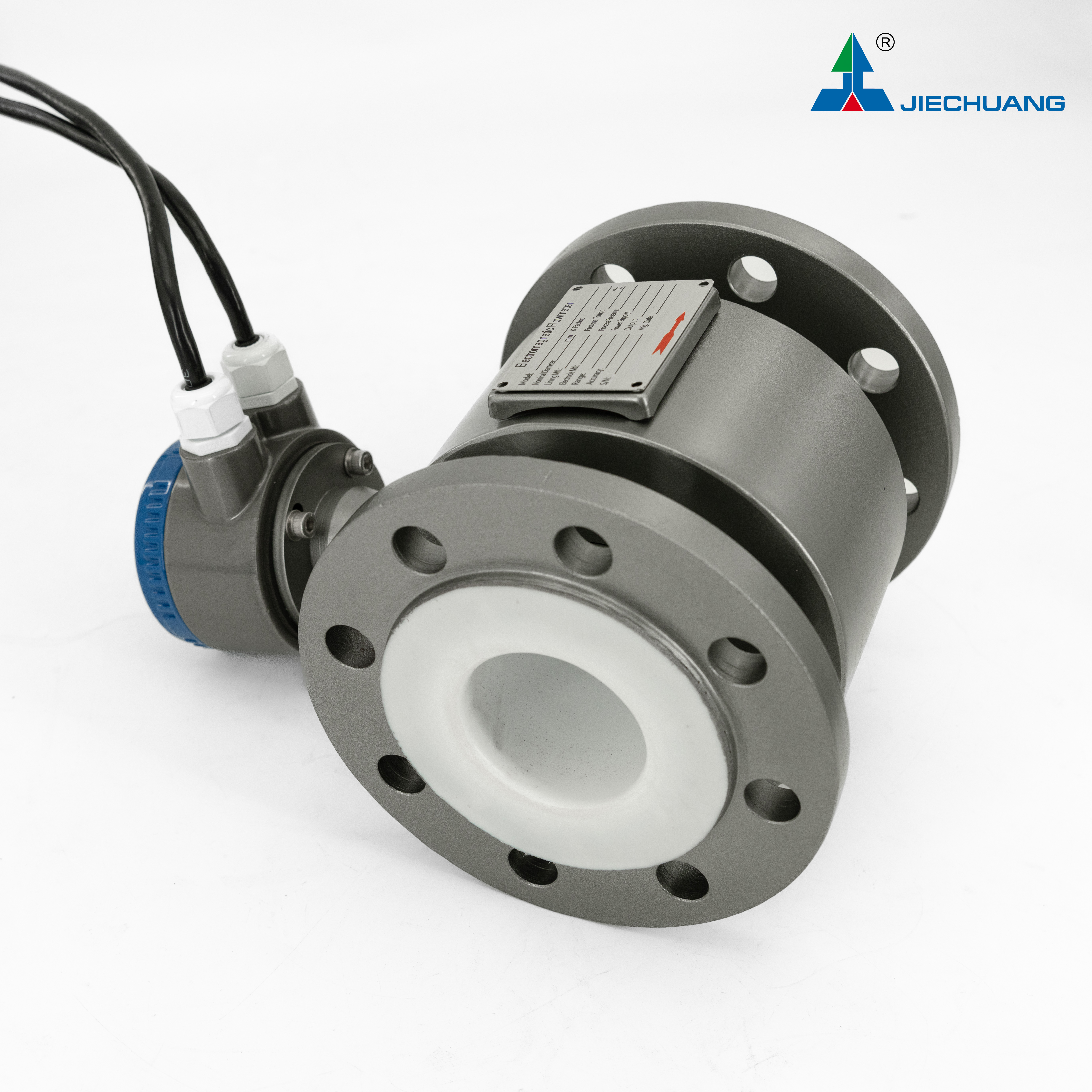

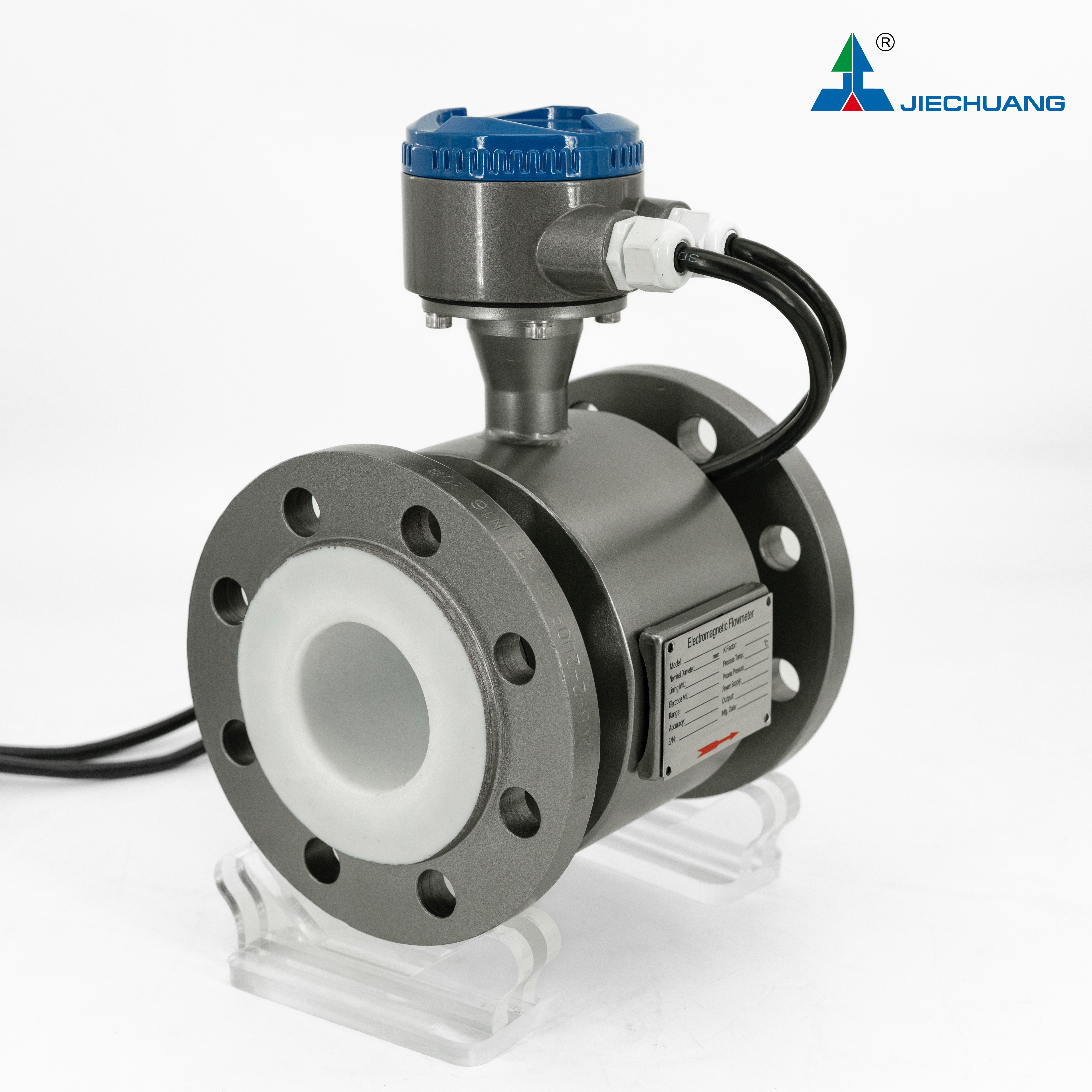

JC-090 Geteilter elektromagnetischer Durchflussmesser

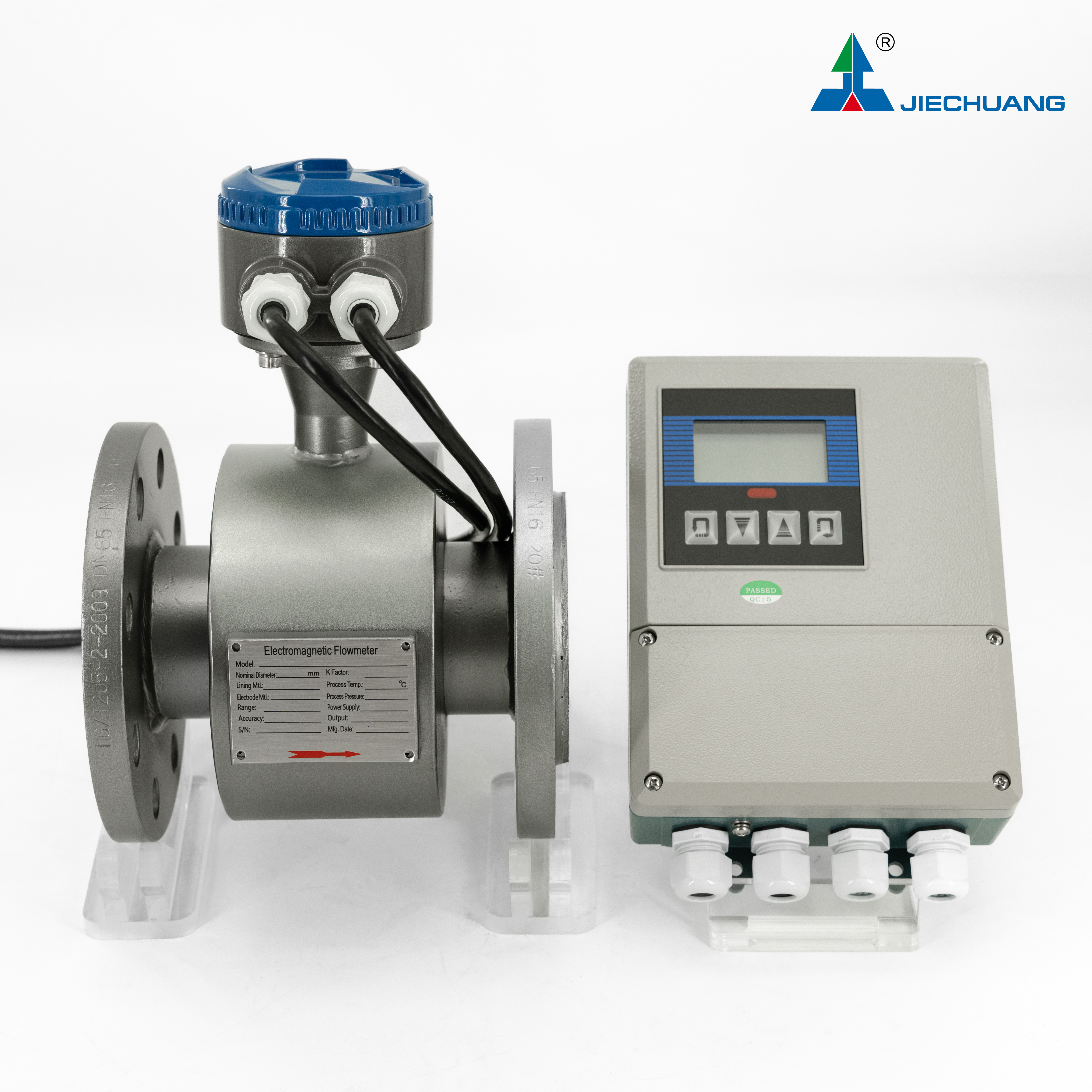

Dieses geteilte elektromagnetische Durchflussmessgerät umfasst einen Rohrleitungssensor und einen unabhängigen Wandwandler, die über ein abgeschirmtes Signalkabel verbunden sind.
Es basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion und misst den Volumenstrom leitfähiger Flüssigkeiten.
Durch die geteilte Struktur können Sie den Anzeigekonverter weit entfernt von heißen, vibrierenden oder engen Rohrleitungspositionen installieren.
Es eignet sich für alle leitfähigen Flüssigkeiten wie sauberes Wasser, Abwasser, Säure-Laugen-Flüssigkeiten und Sandschlamm.
Abwasser- und Kläranlage: häusliches Abwasser, industrielles Abwasser.
Chemische Industrie: Säure, Alkali, Salz, ätzende leitfähige Flüssigkeit.
Bergbau und Metallurgie: Mineralschlamm, Schlamm, industrielles Umlaufwasser.
Wasserversorgung und -entsorgung: städtisches Leitungswasser, Flusswasser, Überwachung des Grundwassers.
Lebensmittel und Getränke: Saft, Wein, Getränke, Lebensmittelhygieneflüssigkeit.
Papier und Zellstoff: Zellstoffschlamm, Abwasser aus der Papierherstellung.
Kraftwerk: Kühlkreislaufwasser, Entschwefelungsflüssigkeit.

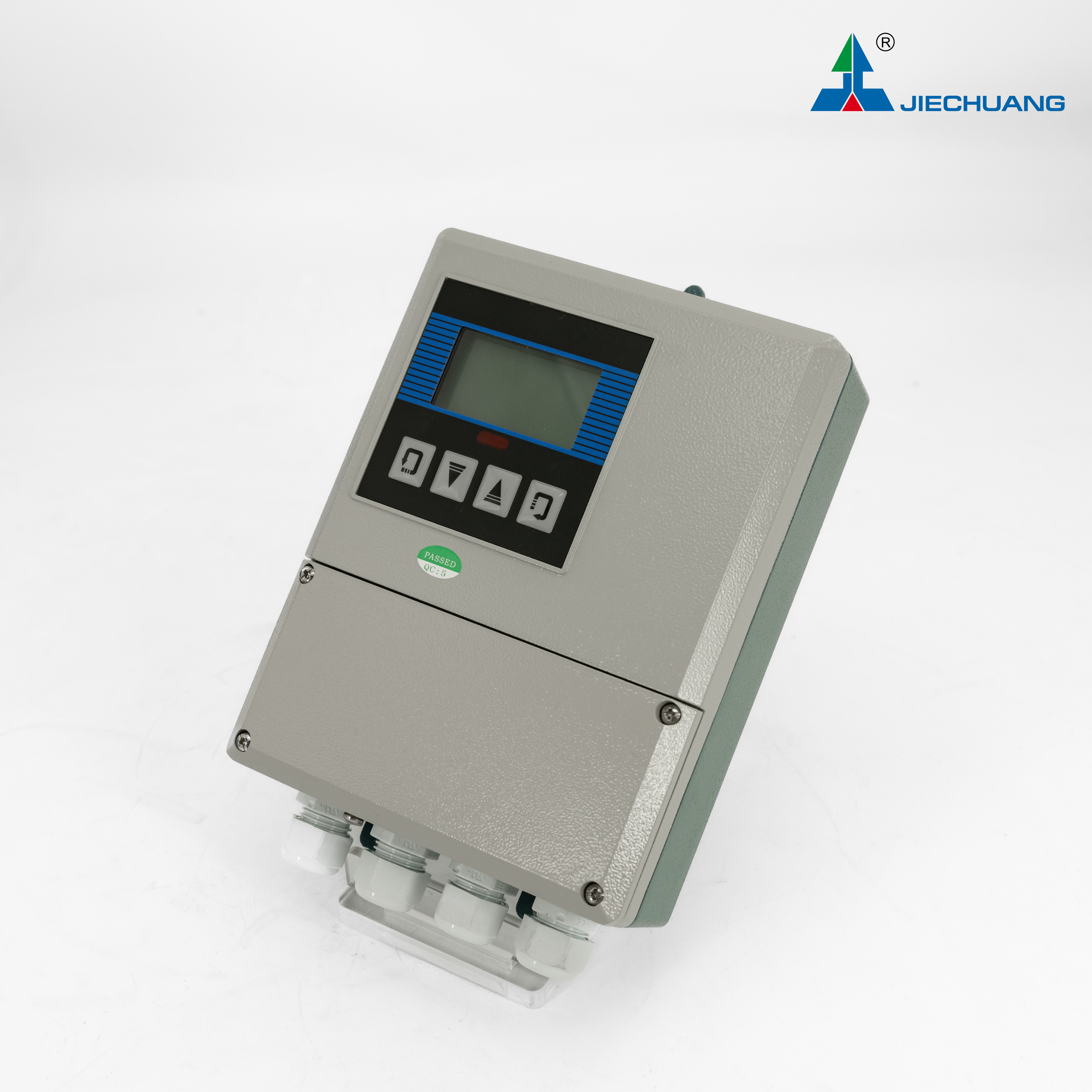

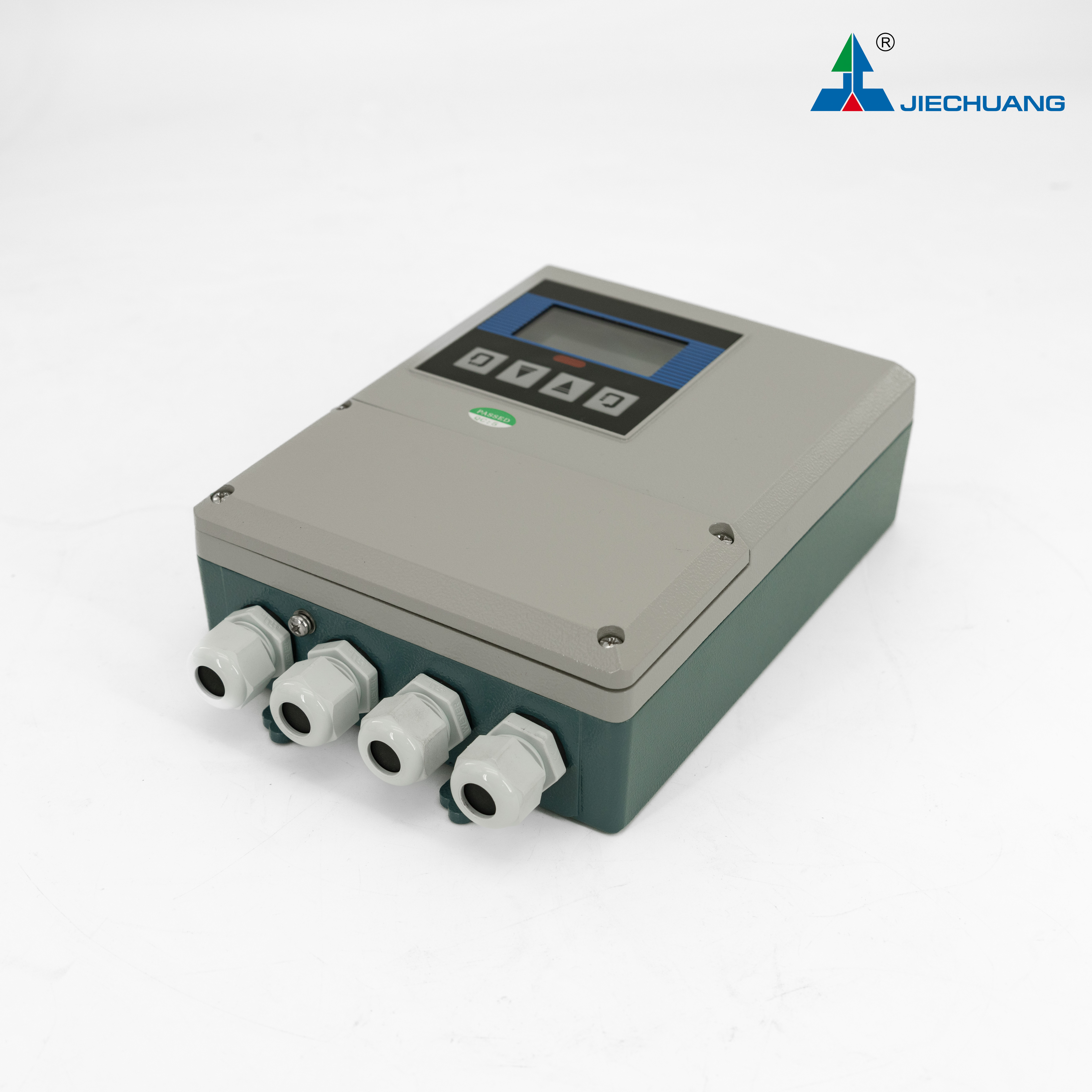

Split-Remote-Design: Konverter separat an der Wand montiert, Behebung von Störungen durch hohe Temperaturen und Vibrationen vor Ort.
Hohe Messgenauigkeit: Wahlweise Genauigkeitsgrad 0,5 % oder 1,0 %.
Keine inneren beweglichen Teile, geringer Verschleiß, lange Lebensdauer und minimaler Wartungsaufwand.
Vollständige Korrosionsschutzoptionen: Gummi-, PTFE-, PU-Auskleidung; 316L, Hastelloy, Tantalelektroden für verschiedene Flüssigkeiten.
Mehrere Standardsignalausgänge: 4–20 mA Strom, Pulsfrequenz, RS485 Modbus RTU-Kommunikation.
Klare LCD-Digitalanzeige, unterstützt Durchflussrate, Gesamtdurchfluss, Vorwärts-/Rückwärts-Durchflussdatenansicht.
Schutzart IP67 für Sensor und Konverter, stabile Leistung in feuchter Industrieumgebung.
Großer Messgeschwindigkeitsbereich: 0,1 ~ 15 m/s, Anpassung an Arbeitsbedingungen mit niedrigem und hohem Durchfluss.
Standard-Flanschverbindung, einfache Rohrleitungsinstallation, entspricht den gängigen Industrierohrnormen.
Unterstützt OEM- und ODM-Benutzerdefiniert: Kabellänge, Auskleidungsmaterial, Elektrode, Stromversorgung, Ausgangsfunktion.
Funktionsprinzip
Der geteilte magnetisch-induktive Durchflussmesser besteht aus Messaufnehmer und separatem Messumformer. Wenn leitende Flüssigkeit durch das Magnetfeld innerhalb der Sensorleitung fließt, durchschneidet die Flüssigkeit magnetische Induktionslinien, um ein induziertes Spannungssignal zu erzeugen. Zwei Elektroden im Rohr erfassen das winzige Spannungssignal, das über ein abgeschirmtes Kabel an den an der Wand montierten Konverter übertragen wird. Der Konverter verstärkt, berechnet und wandelt das Signal in lesbare Durchflussdaten und standardmäßige industrielle Ausgangssignale um.
Artikel |
Standardspezifikation |
Produktmodell |
JC-090 Geteilter elektromagnetischer Durchflussmesser |
Messprinzip |
Faradaysches Gesetz der elektromagnetischen Induktion |
Nenndurchmesser |
DN50 / DN65 / DN80 / DN100 / DN125 / DN150 / DN200 (kundenspezifische DN10~DN1200 verfügbar) |
Genauigkeitsklasse |
0,5 % FS / 1,0 % FS (optional) |
Geschwindigkeitsbereich |
0,1 ~ 15 m/s, empfohlen 1 ~ 5 m/s |
Mittlere Leitfähigkeit |
≥5 μS/cm (nur leitfähige Flüssigkeit) |
Liner-Material |
Hartgummi, Weichgummi, PTFE, Polyurethan PU |
Elektrodenmaterial |
Edelstahl 316L, Hastelloy C, Tantal, Platin-Iridium |
Nenndruck |
Standard 1,6 MPa; kundenspezifisch 0,6 / 2,5 / 4,0 MPa |
Mittlere Temperatur |
Gummiauskleidung: -20 ~ +80℃; PTFE-Auskleidung: -20 ~ +180℃ |
Verbindungstyp |
Standardflansch (ANSI-/DIN-/GB-Flansch anpassbar) |
Signalkabellänge |
Standard 10m; Maßgeschneidertes, 5 bis 100 m langes, abgeschirmtes Kabel |
Stromversorgung |
DC24V / AC220V Dual-Option |
Signalausgang |
4~20mA (0~750Ω Last), Puls/Frequenz, RS485 Modbus RTU |
Schutzgrad |
Sensor IP67, Konverter IP67 |
Umgebungstemp |
-20℃ ~ +55℃ |
Anzeige |
LCD-Digitalbildschirm, Momentandurchfluss, Summierer, Vorwärts-/Rückwärtsdurchfluss |
Installationsvoraussetzung |
Vorderes gerades Rohr ≥5DN, hinteres gerades Rohr ≥3DN |
Parameter können je nach Bedarf angepasst werden.
